3. Мультиплексоры. Виды мультиплексоров. Функциональная схема матричного мультиплексора. Вывод переключательной функции.

Мультиплексор – устройство подключающее свой единственный выход к одному из своих входов, номер которого задается 2-ым кодом поступившем на его управляющие входы.

Мультиплексор позволяет производить прием сигналов поступающих с различных направлений. Между числом информационных входов – n, и числом адресных входов – m, должно выполняться соотношение: n = 2m – полный мультиплексор, n < 2m – неполный.

Виды мультиплексоров: пирамидальные и каскадные.

Пирамидальный мультиплексор:

УГО и таблица состояний м.:

Если требуется расширить число входов, то применяют каскадное соединение:

4. Демультиплексоры. Виды демультиплексоров. Функциональная схема матричного демультиплексора. Вывод переключательной функции.

Демультиплексор – устройства, в котором сигналы с одного информационного входа поступают в желательной последовательности на требуемые выходы в зависимости от значения 2-го кода на адресных шинах.

, где n – число выходов, m – число адресных входов.

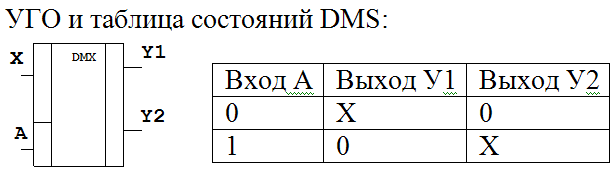

Принцип действия обратен мультиплексору:

Пирамидальный демультиплексор:

Для наращивания числа выходов демультиплексора используют каскадные соединения.

5. Суммирующий счетчик. Основные особенности построения счетчика. Функциональная схема трехразрядного суммирующего счетчика. Таблица соответствия.

Счетчик – это узел ЭВМ предназначенный для счета входных сигналов, и хранения кода подсчитанных сигналов.

Параметры характеризующие счетчик:

- Разрешающая способность (Р) – минимальное время между двумя последующими входными сигналами, которые могут быть зарегистрированы счетчиком.

- Быстродействие – максимальная частота входного сигнала, при которой счетчик сохраняет логику работы.

- Информационная емкость – максимальное количество сигналов, которое может быть подсчитано счетчиком (коэффициент перерасчета).

Виды счетчиков:

- суммирующий счетчик – каждый входной сигнал увеличивает на 1-цу код числа которое хранится в счетчике.

- вычитающий – каждый входной сигнал уменьшает на 1-цу код числа хранимого в счетчике.

- реверсивный – выполняет оба типа операций.

По типу переноса счетчики бывают:

- с последовательным переносом.

- с параллельным переносом между разрядами

- счетчики со сквозным переносом

- с групповым переносом

Разрядность счетчика (информационная емкость) – равна числу триггеров входящих в состав счетчика.

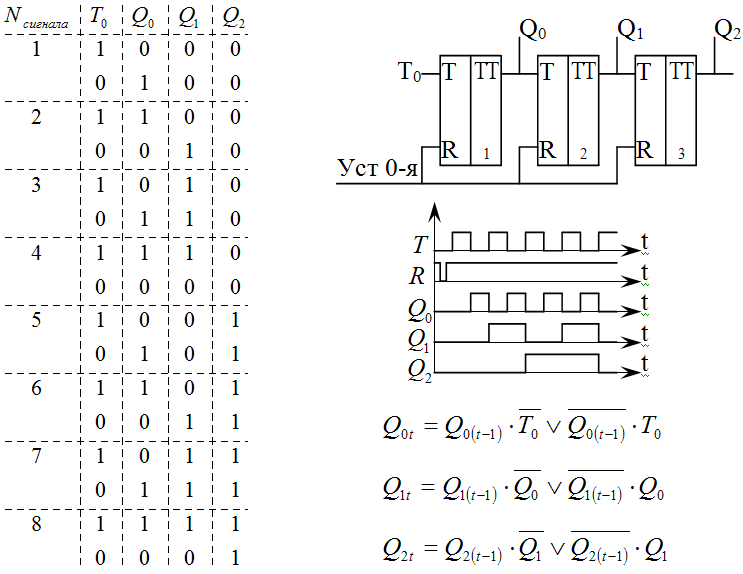

Трехразрядный суммирующий счетчик с последовательным переносом (реализован на двухтактных T – триггерах), и изменение каждого последующего триггера (его состояния) происходит при переходе предыдущего триггера из единичного состояния в нулевое.

Для триггера нулевого разряда управляющим является задний фронт сигнала t0 (входной информационный сигнал)

6. Вычитающий счетчик. Основные особенности построения счетчика. Функциональная схема трехразрядного вычитающего счетчика. Таблица соответствия.

Т.к. триггер нулевого разряда работает по прямому значению Т0, то изменение входного состояния триггера происходит при изменении входного сигнала с 1-цы на 0-ль.

Триггеры 2 и 3 соединяются с инверсными выходами предыдущих триггеров, и изменение состояния данных триггеров происходит при изменении входного сигнала с 0-я на 1-цу по переднему фронту.
