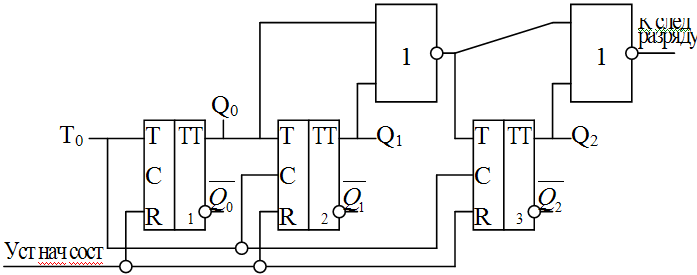

- •7. Реверсивный счетчик. Основные особенности построения. Функциональная схема трехразрядного реверсивного счетчика, особенности построения мной не найдены;
- •8. Запоминающие устройства эвм. Основные характеристики. Зу с ассоциативной адресацией
- •9. Запоминающие устройства эвм. Основные характеристики. Зу с непосредственной адресацией
3. Мультиплексоры. Виды мультиплексоров. Функциональная схема матричного мультиплексора. Вывод переключательной функции
Мультиплексор – устройство подключающее свой единственный выход к одному из своих входов, номер которого задается 2-ым кодом поступившем на его управляющие входы.
Мультиплексор позволяет производить прием сигналов поступающих с различных направлений. Между числом информационных входов – n, и числом адресных входов – m, должно выполняться соотношение: n = 2m – полный мультиплексор, n < 2m – неполный.
Виды мультиплексоров: пирамидальные и каскадные.

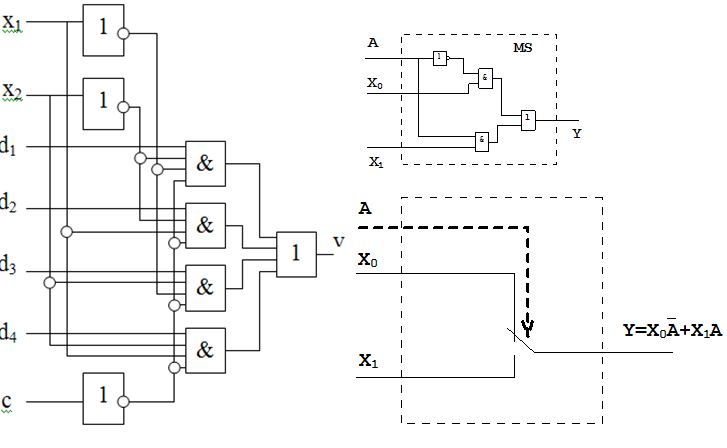

Пирамидальный мультиплексор:
УГО и таблица состояний м.:
Если требуется расширить число входов, то применяют каскадное соединение:
4. Демультиплексоры. Виды демультиплексоров. Функциональная схема матричного демультиплексора. Вывод переключательной функции
Демультиплексор – устройства, в котором сигналы с одного информационного входа поступают в желательной последовательности на требуемые выходы в зависимости от значения 2-го кода на адресных шинах.
,
где n – число выходов, m
– число адресных входов.
Принцип действия обратен мультиплексору:
Пирамидальный демультиплексор:
Для наращивания числа выходов демультиплексора используют каскадные соединения.
5. Суммирующий счетчик. Основные особенности построения счетчика. Функциональная схема трехразрядного суммирующего счетчика. Таблица соответствия, особенности построения мной не найдены;
Счетчик – это узел ЭВМ предназначенный для счета входных сигналов, и хранения кода подсчитанных сигналов.
Параметры характеризующие счетчик:
- Разрешающая способность (Р) – минимальное время между двумя последующими входными сигналами, которые могут быть зарегистрированы счетчиком.
-
Быстродействие
– максимальная частота входного сигнала,
при которой счетчик сохраняет логику
работы.
- Информационная емкость
– максимальное количество сигналов,
которое может быть подсчитано счетчиком
(коэффициент перерасчета).
Виды счетчиков:
- суммирующий счетчик – каждый входной сигнал увеличивает на 1-цу код числа которое хранится в счетчике.
- вычитающий – каждый входной сигнал уменьшает на 1-цу код числа хранимого в счетчике.
- реверсивный – выполняет оба типа операций.
По типу переноса счетчики бывают:
- с последовательным переносом.
- с параллельным переносом между разрядами
- счетчики со сквозным переносом
- с групповым переносом
Разрядность счетчика (информационная емкость) – равна числу триггеров входящих в состав счетчика.

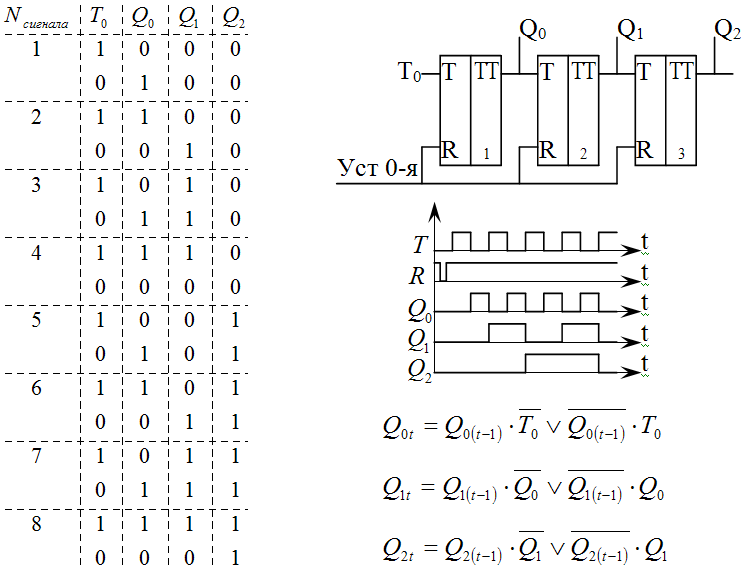

Трехразрядный суммирующий счетчик с последовательным переносом (реализован на двухтактных T – триггерах), и изменение каждого последующего триггера (его состояния) происходит при переходе предыдущего триггера из единичного состояния в нулевое.
Для
триггера нулевого разряда управляющим
является задний фронт сигнала t0
(входной информационный сигнал)
6. Вычитающий счетчик. Основные особенности построения счетчика. Функциональная схема трехразрядного вычитающего счетчика. Таблица соответствия особенности построения и таблица соответствия мной не найдены;

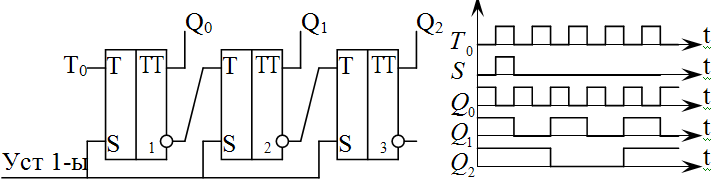

Т.к. триггер нулевого разряда работает по прямому значению Т0, то изменение входного состояния триггера происходит при изменении входного сигнала с 1-цы на 0-ль.
Триггеры 2 и 3 соединяются с инверсными выходами предыдущих триггеров, и изменение состояния данных триггеров происходит при изменении входного сигнала с 0-я на 1-цу по переднему фронту.
