  1. Регистры. Триггеры. Разновидности триггеров.

Триггеры - элементарные цифровые автоматы с двумя устойчивыми состояниями. Одному состоянию присваивается значение 0, другому - 1, служит для хранения информации. От функциональных возможностей триггеров и режимов управления их работой зависят характеристики регистров, счетчиков и других узлов.

Классификация триггеров.

По способу записи (приёма) информации различают синхронные и асинхронные триггеры.

В асинхронных триггерах изменение состояния происходит при подаче сигналов на информационные входы триггера.

В синхронных триггерах кроме информационных входов имеется один или несколько дополнительных входов для сигналов управления. Состояние таких триггеров изменяется при подаче синхронизирующих импульсов в соответствии с сигналами на информационных входах.

По способу управления различают триггеры со статическим и динамическим управлением.

Триггеры со статическим управлением могут изменять свое состояние в любой момент на протяжении действия тактового импульса.

Триггеры с динамическим управлением изменяют состояние только в момент перехода тактового импульса от 0 к 1 или от 1 к 0.

Различают RS, D,T(счетный), JK(универсальный) триггеры.

RS-тригтер имеет два информационных входа S и R, сигналы на которых определяют состояние триггера, и два выхода: прямой Q и инверсный Q. Различают асинхронные и синхронные триггеры. Особенностью асинхронных триггеров является то, что установка их состояния, т. е. запись информации, осуществляется с поступле­нием сигналов на входы. В синхронных триггерах есть также вход С для синхронизирующего (тактового) сигнала. Запись информации производится сигналами на информационных входах, но с поступлением тактового сигнала, т.е. при С=1. Если С=0, триггер находится в режиме хранения.

D-триггер имеет два входа: информационный D и тактовый С и два выхода Q, Q. При С=1 состояние триггера определяет сигнал на входе D. При С=0 триггер находится в режиме хранения.

Т-триггер (счетный) имеет один вход Т и два выхода: прямой и инверсный. Особенность Т-триггера состоит в том, что с приходом очередного импульса на вход он изменяет состояние на обратное.

JK-триггер (универсальный) имеет два информационных входа: J и К, тактовый вход С и два выхода: прямой и инверсный. Он обладает свойствами всех других, поэтому наиболее широко представлен в современных сериях ИС.

Регистры - нашли широкое применение для приема, хранения и выдачи информации. Регистр состоит из триггеров, число которых равно числу разрядов кодов комбинации. Имеется несколько разновидностей регистров. Наибольшее применение получили регистры сдвига, или последовательные регистры, запись информации в которые производится только через первую ячейку, и регистры памяти, или параллельные регистры, запись в которые производится через се ячейки.

Информация в регистре хранится в виде числа (слова), представленного комбинацией сигналов 0 и 1. Запоминающими элементами в регистрах служат триггеры, число которых равно числу разрядов хранимых чисел.

По способу записи информации, регистры делятся на 3 типа:

  1. Параллельные (регистры памяти);

  2. Последовательные (регистры сдвига);

  3. Параллельно-последовательные (например, ввод — в параллельном коде, а вывод в последовательном и наоборот).

В параллельные регистры запись числа осуществляется параллельным кодом, т.е. во все разряды одновременно.

Последовательные регистры характеризуются последовательной записью кода числа, начиная с младшего или старшего разряда, путем последовательного сдвига кода тактирующими импульсами.

По способу представления вводимой и выводимой информации различают регистры однофазного и парафазного типа. В однофазных регистрах информация вводится либо в прямом (прямой вход триггера), либо в обратном коде (инверсный вход), а в парафазных — одновременно в пря­мом и обратном кодах. Вывод информации из регистров может осуществляться как в прямом, так и в обратном коде. Парафазные регистры выполняются, как правило, с применением триггеров RS-типа, а однофазные - на основе триггеров D-типа.

Исходным состоянием регистра является нулевое.

1. Имеется сплавной германиевый p-n-переход с Nд = 103Nа , причем на каждые 108 атомов германия приходится один атом акцепторной примеси. Определить контактную разность потенциалов при температуре Т=300 К (плотности атомов N и ионизованных атомов ni принять равными 4,4*1022см-3 и 2,5*1013 см -3 соответственно).

Решение. Определим концентрацию акцепторных атомов:

(N=4,4*1022 см-3 — плотность атомов германия).

Концентрация атомов доноров NД=103 Na=4,4*1017-3.

Контактная разность потенциалов

2. Имеется кремниевый p-n-переход с Nд = 103Nа , причем на каждые 108 атомов кремния приходится один атом акцепторной примеси. Определить контактную разность потенциалов при температуре Т=300 К (плотности атомов N и ионизованных атомов ni принять равными 5*1022см-3 и 1010 см -3 соответственно).

Решение. Определим концентрацию акцепторных атомов:

(N=5*1022 см-3 — плотность атомов кремния).

Концентрация атомов доноров NД=103 Na=5*1017-3.

Контактная разность потенциалов

3. Удельное сопротивление р-области германиевого p-n-перехода ρр=2 Ом*см, а удельное сопротивление n-области ρn =1 Ом*см. Вычислить контактную разность потенциалов (высоту потенциального барьера) при Т = 300 К. ni = 2,5*1013 см -3.

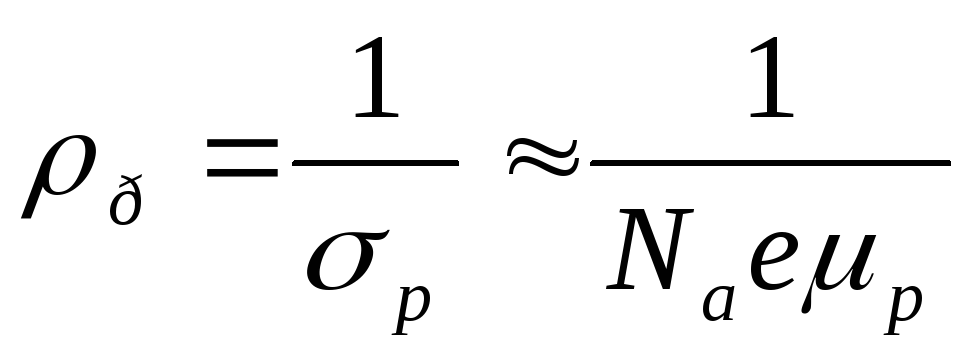

Решение. Известно, что удельное сопротивление р-области полупроводника , где Na — концентрация акцепторов; е — заряд электрона; µр — подвижность дырок. Отсюда

Аналогично найдем концентрацию доноров в n-области полупроводника:

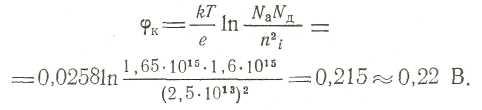

Контактная разность потенциалов

4. В германиевом p-n-переходе удельная проводимость р-области σр=104 См/м и удельная проводимость n-области σn=102 См/м. Подвижности электронов μп и дырок μp в германии соответственно равны 0,39 и 0,19 м2/(В*с). Концентрация собственных носителей в германии при Т=300К ni=2,5*1019 м-3. Вычислить контактную разность потенциалов (высоту потенциального барьера) при Т=300 К.

Решение. Для материала р-типа σP≈рPeµp, где σр — удельная проводимость; µp — подвижность дырок; рр—концентрация дырок; е — заряд электрона. Отсюда

Аналогично для материала n-типа

Концентрация

Контактная разность потенциалов

5. Прямой ток эмиттера транзистора п-р-п составляет IЭ=2 мА, коллекторная цепь разорвана. Определить: а)напряжение на эмиттерном и коллекторном переходах; б)напряжение эмиттер—коллектор, полагая IКБ0 = 2 мкА, IЭБ0=1,6 мкА, α = 0,98. В каком режиме работает транзистор?

Решение.

Откуда

Напряжение база—коллектор

Следовательно, транзистор работает в режиме насыщения.

б) Напряжение эмиттер — коллектор

6. Транзистор, имеющий α = 0,995, αI = 0,1, IЭБК = 10-14 А, IКБК = 10-13 А, включен в схему. Определить напряжение коллектор—эмиттер UКЭ, ток IК..

Решение. Напряжение коллектор — эмиттер найдем из выражения

Откуда

Ток коллектора

7. Дана схема, изображенная на рис. Известно, что транзистор работает в активном режиме. Предполагая, что сопротивление резистора RЭ достаточно велико по сравнению с сопротивлением эмиттерного перехода и что сопротивление коллекторного перехода rK »RH, найти коэффициент усиления по напряжению кU. Пренебречь обратным током коллектора IКБ0.

Решение. Выходное напряжение

Пренебрегая падением напряжения на эмиттерном переходе, можно написать:

Пренебрегая обратным током коллектора IКБ0, найдем ток коллектора

Следовательно,

Коэффициент усиления по напряжению

8. В схеме на рис. RЭ = 2 кОм, EЭ = 2 B, Rб =15 кОм, EБ = 3B, RН = 4 кОм, Eк=16 В. Транзистор имеет α = 0,98; IКБ0 = 10 мкА. Определить ток коллектора.

Решение. Используя второй закон Кирхгофа для входной цепи (эмиттер — база), запишем: . Но ток базы

следовательно, .

Откуда

Ток коллектора:

9. В усилителе на рис. при ток стока . Определить: а) сопротивление резистора RИ, если падением напряжения IЭRЭ пренебречь; б) Ес, если RН =10 кОм, UCИ = 4 В.

Решение.

10. В усилительном каскаде с общим истоком сопротивление нагрузки RН = 20 кОм. Эффективное входное сопротивление полевого транзистора 20 кОм, рабочая крутизна S=2 мА/В. Определить коэффициент усиления каскада.

Решение. Результирующее сопротивление нагрузки

Коэффициент усиления каскада
