.docxМинистерство образования и науки Российской Федерации
Федеральное государственное автономное образовательное учреждение высшего образования
«Национальный исследовательский Томский политехнический Университет»
ИШЭ
13.03.02 «Электроэнергетика и электротехника»
Лабораторная работа №6
«Исследование счетчиков»
по дисциплине:
Электроника 2.1
|
Исполнитель:
|
|
||||
|
студент группы |
5А6Б |
|
Кошкин Д.Р. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Руководитель:
|
Чернышев И.А. |
||||
|
|
|
|
|
|
|
Томск – 2018
Цель работы: экспериментальное исследование работы двоично и двоично-десятичного реверсивного счетчиков, а также двоичных счетчиков, выполненных на последовательно соединенных триггерах.
Теория: Счетчики - устройства, предназначенные для счета числа импульсов, поступающих на их вход. Каждый счетный импульс изменяет состояние счетчика на единицу. Если при счете коды состояния расположены в возрастающем порядке, то счетчик называется суммирующем, если в убывающем порядке - вычитающим. Счетчики, у которых направление счета может изменяться, называются реверсивными.
Таблица 1 – Таблица истинности двоичного суммирующего счетчика
|
Десятичное число |
Выходы Q |
|||
|
DD4 |
DD3 |
DD2 |
DD1 |
|
|
0 |
0 |
0 |
0 |
0 |
|
1 |
0 |
0 |
0 |
1 |
|
2 |
0 |
0 |
1 |
0 |
|
3 |
0 |
0 |
1 |
1 |
|
4 |
0 |
1 |
0 |
0 |
|
5 |
0 |
1 |
0 |
1 |
|
6 |
0 |
1 |
1 |
0 |
|
7 |
0 |
1 |
1 |
1 |
|
8 |
1 |
0 |
0 |
0 |
|
9 |
1 |
0 |
0 |
1 |
|
10 |
1 |
0 |
1 |
0 |
|
11 |
1 |
0 |
1 |
1 |
|
12 |
1 |
1 |
0 |
0 |
|
13 |
1 |
1 |
0 |
1 |
|
14 |
1 |
1 |
1 |
0 |
|
15 |
1 |
1 |
1 |
1 |
Таблица 2 – Таблица истинности двоично-десятичного счетчика
|
Десятичное число |
Выходы Q |
|||
|
DD4 |
DD3 |
DD2 |
DD1 |
|
|
0 |
0 |
0 |
0 |
0 |
|
1 |
0 |
0 |
0 |
1 |
|
2 |
0 |
0 |
1 |
0 |
|
3 |
0 |
0 |
1 |
1 |
|
4 |
0 |
1 |
0 |
0 |
Продолжение таблицы 2
|
5 |
0 |
1 |
0 |
1 |
|
6 |
0 |
1 |
1 |
0 |
|
7 |
0 |
1 |
1 |
1 |
|
8 |
1 |
0 |
0 |
0 |
|
9 |
1 |
0 |
0 |
1 |
|
10(Сброс в состояние 010=00002) |
0 |
0 |
0 |
0 |
Ход работы
Исследуем двоичный суммирующий счетчик в соответствии с рисунком 1.
Рисунок
1 – Схема тестирования суммирующего
двоичного счетчика.
С помощью осциллографа удалось снять диаграммы напряжений на входах и выходах счетчика.

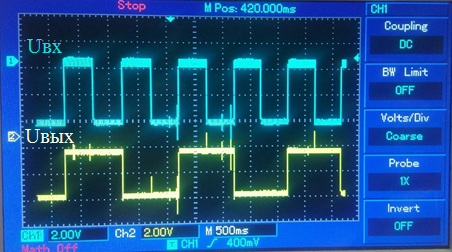

Рисунок
2 – Осциллограмма напряжений на входе
1 триггера
Рисунок
3 – Осциллограмма напряжений на входе
2 триггера

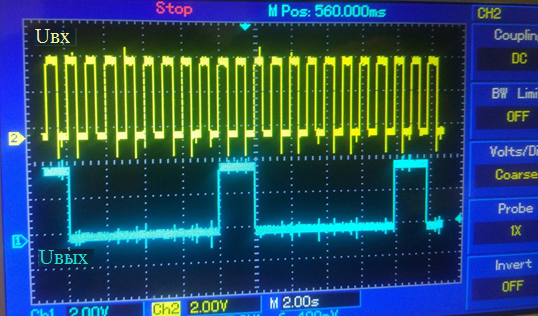

Рисунок
4 – Осциллограмма напряжений на входе
3 триггера
Рисунок
5 – Осциллограмма напряжений на входе
4 триггера
Вычислим частоты входного и выходных сигналов:
Далее исследуем схему суммирующего двоично-десятичного счетчика (рисунок 6).
Рисунок
6 – Схема тестирования суммирующего
двоично-десятичного счетчика
Осциллограммы напряжений на входе и выходе:
Рисунок
7 – Осциллограмма напряжений на входе
1 триггера
Рисунок
8 – Осциллограмма напряжений на входе
2 триггера
Рисунок
9 – Осциллограмма напряжений на входе
3 триггера
Рисунок
10 – Осциллограмма напряжений на входе
4 триггера
Вычислим частоты входного и выходных сигналов:
Вывод: в ходе лабораторной работы удалось экспериментально подтвердить работу двоичного и двоично-десятичного счетчиков. Проанализировав осциллограммы двоичного и двоично-десятичного счетчиков, приходим к выводу, что по каждому счетному сигналу содержимое счетчика увеличивается на единицу. Отсюда следует, что данные счетчики работают в режиме суммирования. Есть погрешность при работе двоично-десятичного счетчика, это можно объяснить неисправностью приборов.
