Расчет площади сечения проводов осветительной сети
Определение расчетного тока группы:
,
(10)
,
(11)
где: P-мощность лампы;
L1 - расстояние от щитка освещения до первого светильника;
n-число светильников;
L2 - расстояние между светильниками.
,
(12)

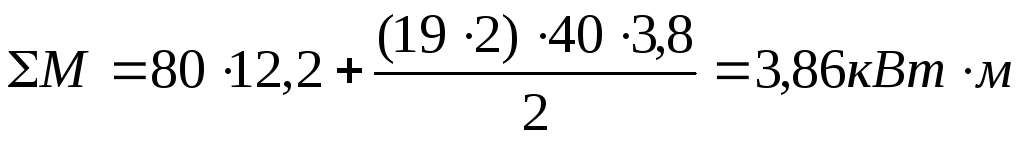

где: ∑М – сумма электрических моментов нагрузки, кВт·м;
С – коэффициент сети, (определяют по прил. 13 [2]) C=12;

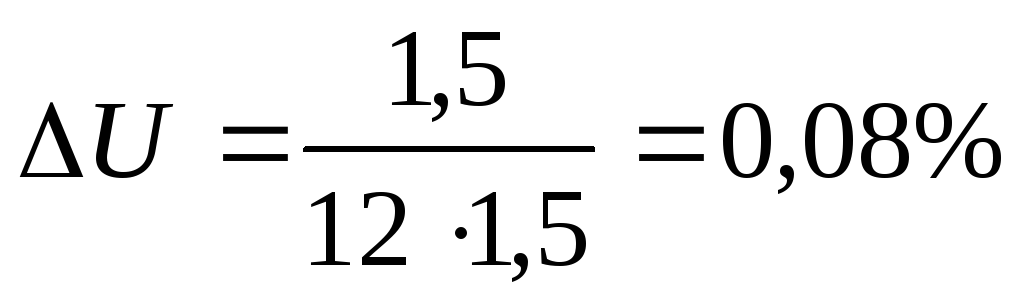

ΔU- расчетная допустимая потеря напряжения, %.
Первая группа:
,
,
,
принимаем
сечение кабеля 1,5мм2.
ВРГ 2×1,5 с Iд=19А
Вторая группа:
,
,
,
принимаем
сечение кабеля 1,5мм2.
ВРГ 2×1,5 с Iд=19А
Третья группа:
,
,
,
принимаем
сечение кабеля 1,5мм2.
ВРГ 2×1,5 с Iд=19А
Четвертая группа:
,
,
,
принимаем
сечение кабеля 1,5мм2.
ВРГ 2×1,5 с Iд=19А
Пятая группа:
,
,
,
принимаем
сечение кабеля 1,5мм2.
ВРГ 2×1,5 с Iд=19А
Шестая группа:
,
,
,
принимаем
сечение кабеля 1,5мм2.
ВРГ 2×1,5 с Iд=19А
Седьмая группа (дежурное освещение):
,
,
,
принимаем
сечение кабеля 2,5мм2.
ВРГ 2×2,5 с Iд=27А
Восьмая группа (розетки):
,
,
,
принимаем
сечение кабеля 1,5мм2.
ВРГ 2×1,5 с Iд=19А
Девятая группа (дополнительные помещения):
,
,
,
принимаем
сечение кабеля 1,5мм2.
ВРГ 2×1,5 с Iд=19А
Проверяем выбранные провода на потери напряжения:
Для внутренних осветительных сетей при номинальном напряжении на вводе допустимая потеря равна 2,5 %, кроме жилых зданий, для которых это значение, как и для наружного и аварийного освещения, равно 5 %. Обычно рекомендуют из приведенных значений допустимой потери напряжения оставлять 0,2...0,3 % на потери ввода в помещение.
В сетях напряжением до 42 В потеря напряжения допускается 10 %, считая от вторичных выводов понижающих трансформаторов.
В общем случае допустимую потерю напряжения в осветительных сетях рассчитывают в зависимости от уровней напряжения на шинах источника питания и у наиболее удаленных ламп, мощности трансформатора, степени его загрузки и коэффициента мощности электроприемников или определяют по справочным таблицам.
Моменты нагрузок определяют от самой удаленной от осветительного щита точки с наибольшей мощностью. Нагрузки потребителей ответвлений прикладывают к точке ответвлений.
.
(13)
Первая группа:
,
Вторая группа:
,
Третья группа:
,
Четвертая группа:
,
Пятая группа:
,
Шестая группа:
,
Седьмая группа(дежурное освещение):
,
Восьмая группа(розетки):
,
Девятая группа(дополнительные помещения):
,
3.5 Выбор щитков, коммутационной и защитной аппаратуры.
Осветительные щитки выбирают из справочных таблиц по условиям окружающей среды, в которых им предстоит работать; конструктивному исполнению в зависимости от схемы сети и числа отходящих групп; аппаратуре управления и защиты, установленной в щитке Для сельскохозяйственных объектов наиболее широко применяют щитки типов ОЩ, ОЩВ, УОЩВ, ОП, ЯОУ.
Все осветительные установки должны быть защищены от короткого замыкания От перегрузок должны иметь защиту сети: внутри помещений, проложенные открыто проводом с горючей оболочкой, в пожаро- и взрывоопасных помещениях; жилых и общественных зданиях, торговых и служебно-бытовых помещениях, на промышленных и сельскохозяйственных предприятиях.
Так как в осветительной сети 9 групп, то устанавливаем щиток марки
ОП – 9УХЛ4.
