3. Панели инструментов Mathcad

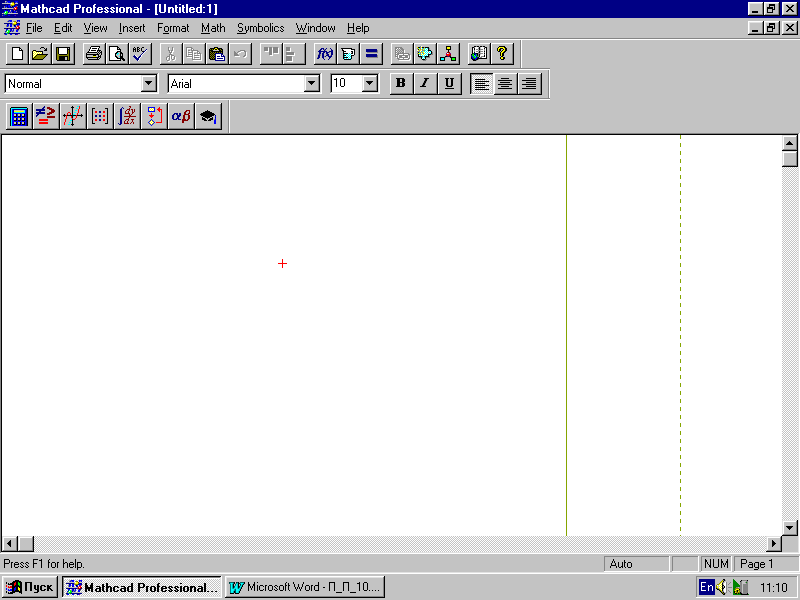

В окне Mathcad обычно располагаются три кнопочные панели инструментов.

Верхняя – панель Toolbar (Панель инструментов), большая часть кнопок которой стандартные для Windows-приложений кнопки работы с файлами и текстом. Большинство кнопок этой панели дублируют меню File и Edit.

Средняя – панель Format Bar (Панель форматирования), содержащая кнопки выбора шрифтов, стиля (полужирный, наклонный, с подчеркиванием), а также кнопки форматирования текста на странице (выравнивание по левому краю, центрирование и выравнивание по правому краю).

Нижняя – Math Palette (Математическая палитра), каждая кнопка которой открывает дополнительную панель, содержащую кнопки операций с математическими объектами определенного класса. Это наиболее часто используемая панель, поскольку именно здесь расположены кнопки вычислительных операций и операций конструирования вычислительных процедур. Панель математических инструментов содержит восемь кнопок, каждая из которых открывает дополнительную панель математических операций.

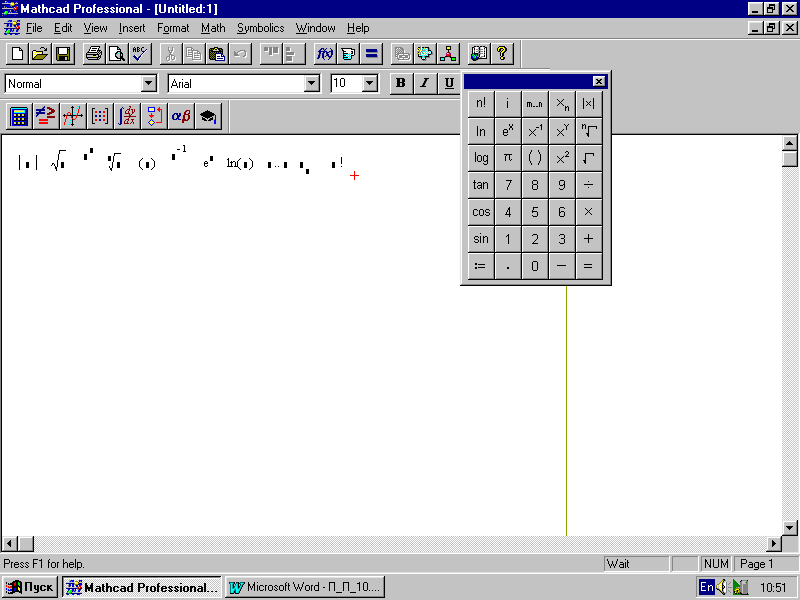

Кнопка - Arithmetic Palette (Калькулятор) открывает панель простейших вычислений (рис.2).

Рис.2. Панель калькулятора

Рис.3. Панель отношений

Рис. 4. Панель графиков

Щелчком по кнопке этой панели в рабочий документ вставляется имя функции, символ, цифра или знак операции с помеченными для ввода позициями:

Кнопка – Evaluation and Boolean Palette (Панель равенств и отношений) открывает панель, изображенную на рис. 3. Щелчком по кнопкам этой панели в рабочий документ вставляются соответствующие знаки отношений:

Кнопка - Graf Palette (Панель графиков) открывает панель, изображенную на рис.4. Щелчком по кнопке этой панели в рабочий документ вставляется поле графика соответствующего типа.

Кнопка - Vector and Matrix Palette (Панель векторных и матричных операций) открывает панель, изображенную на рис. 5.

Кнопка - Calculus Palette (Панель операций математического анализа) открывает панель, изображенную на рис. 6.

Рис. 5. Панель матричных операций

Рис. 6. Панель операций математического анализа

Рис. 7. Панель программирования

Кнопка - Programming Palette (Панель программирования) открывает панель, представленную на рис.7. Щелчком по кнопкам этой панели в рабочий документ вставляется соответствующая программная конструкция.

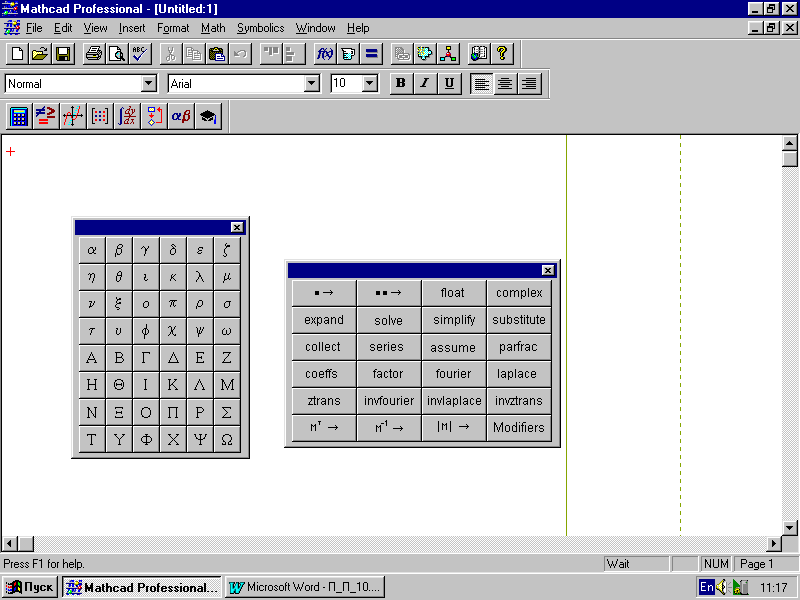

К нопка - Greek Symbol Palette (Панель греческих букв) открывает панель, изображенную на рис.8. Щелчком по кнопке с соответствующим символом вставляем его в нужное место рабочего документа.

Рис.8. Панель греческих букв

Рис.9. Панель ключевых слов

Кнопка - Symbolic Keyword Palette (Ключевые слова символьных вычислений) открывает панель, изображенную на рис. 9. Кнопки панели дублируют соответствующие пункты меню символьных операций. Щелчком по кнопке в рабочий документ вставляется ключевое слово с помеченными позициями для ввода данных.
