30.Мембранный уровнемер.
Мембранный уровнемер – предназначен для измерения жидкости в резервуарах.

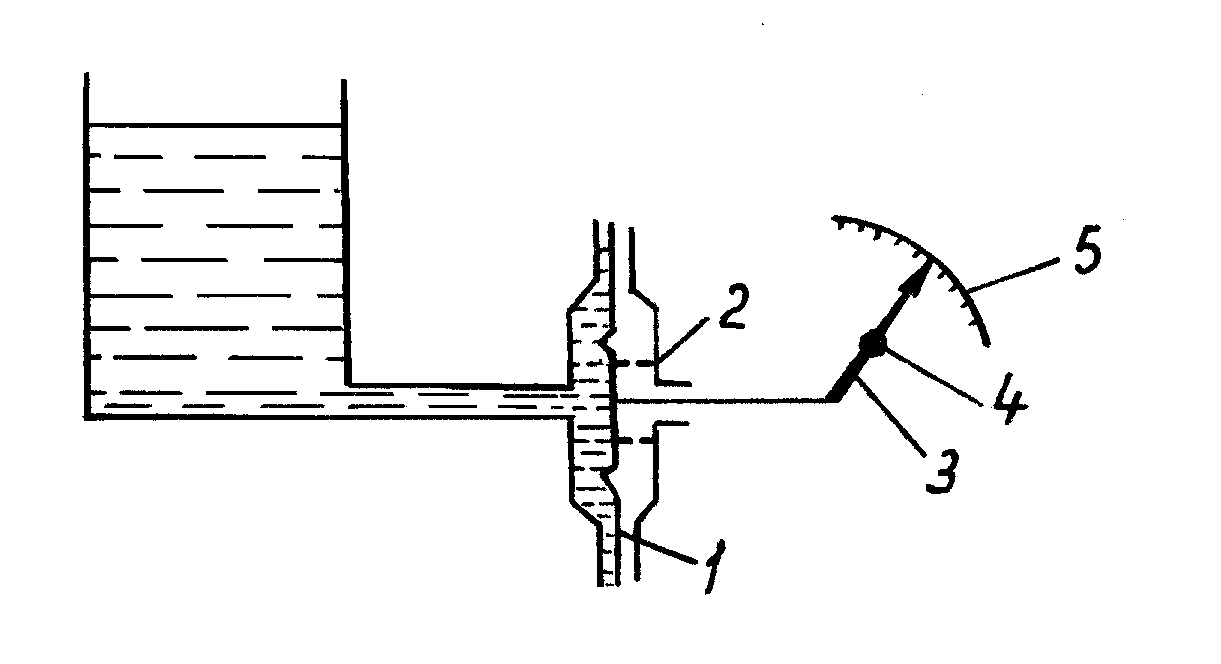

Рис.60. Схема
мембранного измерителя уровня
1 - мембрана;
2 – пружина;
3 – вилка;
4 – ось;
5 – шкала
Принцип действия прибора основан на уравновешивании давления гидростатического столба жидкости силой упругой деформации мембраны.
Давление измеряемой жидкости подается к мембране 1. Под действием давления мембрана прогибается, а вместе с ней прогибается и пружина 2.
Мембрана соединена с вилкой 3, закрепленной на оси 4.
Таким образом, перемещение мембраны вызывает поворот оси 4, на котором укреплена стрелка.
Уровень определяют по шкале 5.
4.Ротаметр с дифференциально-трансформаторным преобразователем.
Рис.56. Схема ротаметра с дифференциально-трансформаторным преобразователем
У ротаметра имеется кольцо 1 и поплавок 2
Поплавок стержнем 6 связан с сердечником 3, находящимся в защитной направляющей трубке 4. На трубку надета катушка 5, являющаяся преобразователем дифференциально-трансформаторного типа.
7. Условные изображение приборов для измерения количества и расхода.
В схемах автоматизаций технологических процессов приборы, измеряющие количество и расход материалов изображаются по ГОСТ 3925-59.
с четчики жидкости и газа;
расходомер постоянного перепада (ротаметр);
расходомер = перепада с пневматической системой, показаний, работающий с вторичным показывающим и интегрирующим прибором;
расходомер ~ перепада в комплекте с сужающим устройством – диафрагмой, трубкой Вентури и т.п. (острие сужающего устройства направляется против потока);
расходомер ~ перепада бесшкальный с электрической системой передачи показаний, работающий в комплекте с сужающим устройством и вторичный прибор, измеряющий расход, показывающий самопишущий;
приемное устройство измерителя потока
15.Статическая характеристика элементов и систем.
Статической характеристикой называют зависимость выходной величины от входной в равновесном состоянии, т.е. каждому значению входной величины будет соответствовать определенное значение выходной величины.
Статические характеристики элементов и систем автоматики можно получать экспериментальным путем.
Для этого проводят серию измерений входной величины Хвх и определяют соответствующее значение выходной величины Хвых.
Получаемые статические характеристики могут быть линейными и нелинейными.
Рис.74. Статические
характеристики объекта
регулирования
Л инейную статическую характеристику оценивают углом наклона
откуда
где К – коэффициент усиления.
Если статические характеристики нелинейны, то заменяют кривую приближенной линейной около () а.
Для этого проводят касательную линию к характеристике в ()а.
Линейная статическая характеристика характеризуется углом α ее наклона к оси Хвх.
На практике более важны динамические характеристики (их еще называют переходными).
34.Мембранные манометры
М ембранные манометры - предназначены для измерения перепада давления и снабжены дифференциально-трансформаторным преобразователем.
Рис.52. Схема поплавкового дифманометра
1,2 - мембранные коробки;
7,9 - камеры;
8 - перегордка;
6 - стержень;
3,5 - индукционные катушки.
Чувствительный элемент дифманометра - мембранный блок, который состоит из двух мембранных коробок 1 и 2, помещенных в отдельных камерах 7 и 9. Эти камеры разделены перегородкой 8. Полости мембранных коробок сообщаются между собой. Весь мембранный блок заполнен жидкостью. Плюсовое давление от сужающего устройства подводят через трубку в нижнюю камеру, а минусовое в верхнюю камеру. При создании перепада в камерах жидкость из мембранной коробки 1, которая находится под более высоким давлением, перетекает в мембранную коробку 2, в результате чего верхняя мембран поднимается.
К центру верхней мембраны прикреплен стрежень 6 с плунжером 4, который перемещается внутри индукционных катушек 3 и 5.
Перемещение плунжера пропорционально перепаду давления, полученному в сужающем устройстве, и, следовательно, пропорционально измеряемому расходу. Индукционную катушку дифманометра подключают к вторичному прибору, так как дифманометр ДМ является бесшкальным прибором.
