Рисование прямоугольника(DrawRectangle )
Метод DrawRectangle позволяет рисовать прямоугольники, заданные координатой верхнего левого угла, а также шириной и высотой. В библиотеке классов .NET Frameworks имеется три перегруженных варианта этого метода см. слайд.
public void DrawRectangle(Pen, Rectangle); public void DrawRectangle(Pen, int, int, int, int); public void DrawRectangle(Pen, float, float, float, float);
В качестве первого параметра этим методам передается уже известное нам перо класса Pen. Остальные параметры задают расположение и размеры прямоугольника.
Класс Rectangle используется для описания расположения и размеров прямоугольной области. Интересующая нас сигнатура конструктора имеет вид.
Rectangle(X,Y, Width, Height)
Свойства X и Y этого класса задают координаты верхнего левого угла прямоугольной области, соответственно, по горизонтальной и вертикальной оси координат. Свойства Width и Height, хранят ширину и высоту прямоугольной области.
Варианты метода DrawRectangle с пятью параметрами позволяют задавать расположение и размеры прямоугольника в виде целых чисел, а также в виде числе с плавающей десятичной точкой. Второй и третий параметр задает расположение верхнего левого угла по горизонтальной и вертикальной оси координат, соответственно, а четвертый и пятый — ширину и высоту прямоугольника.
Проверим работу первых двух методов на примере см. слайд (рис.)

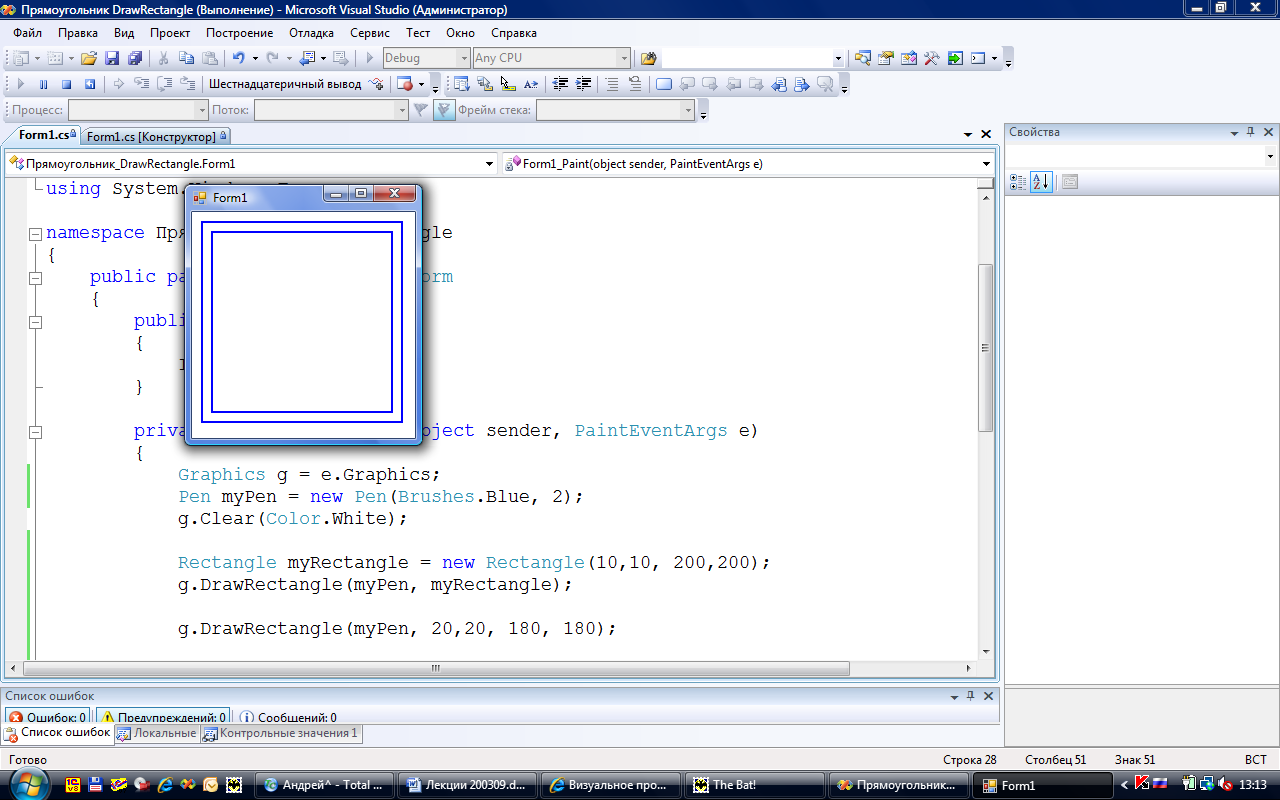

Рис. Задание на метод DrawRectangle
Для решения задачи необходимо создать инструмент для рисования.
Pen myPen = new Pen(Brushes.Blue, 2);
В данном случае это перо синего цвета толщиной в 2 пикселя и объект класса Rectangle.
Rectangle myRectangle = new Rectangle(10,10, 200,200);
Далее применим описанные выше методы.
g.DrawRectangle(myPen, myRectangle);
g.DrawRectangle(myPen, 20,20, 180, 180);
Полный текст обработчика события Form1_Paint приведен ниже см. слайд.
private void Form1_Paint(object sender, PaintEventArgs e)
{
Graphics g = e.Graphics;
Pen myPen = new Pen(Brushes.Blue, 2);
g.Clear(Color.White);
Rectangle myRectangle = new Rectangle(10,10, 200,200);
g.DrawRectangle(myPen, myRectangle);
g.DrawRectangle(myPen, 20,20, 180, 180);
}
Набор прямоугольников (DrawRectangles )
Если возникает необходимость нарисовать сразу несколько прямоугольников целесообразно использовать метод DrawRectangles. Существует два перегруженных варианта этого метода:
public void DrawRectangles(Pen, Rectangle[]); public void DrawRectangles(Pen, RectangleF[]);
Первый из этих методов получает в качестве второго параметра ссылку на массив объектов класса Rectangle, описывающих размеры и расположение прямоугольных областей. Второй метод использует для этого объекты класса RectangleF. Их различие состоит в том, что свойства X, Y, Width и Height второго задают расположение и размеры прямоугольника в виде чисел с плавающей десятичной точкой.
Для демонстрации работы метода решим задачу из предыдущего пункта.
Для этого в классе Form1 приложения определим перо myPen и массив прямоугольников myRects:
Rectangle[] myRects =
{
new Rectangle(10, 10, 200, 200),
new Rectangle(20, 20, 180, 180),
};
Далее вызываем метод DrawRectangles аргументами которого будут перо myPen и массив прямоугольников myRects.
g.DrawRectangles(myPen, myRects);
Полностью код обработчика события Form1_Paint имеет вид.
private void Form1_Paint(object sender, PaintEventArgs e)
{
Graphics g = e.Graphics;
g.Clear(Color.White);
Pen myPen = new Pen(Color.Blue, 2);
Rectangle[] myRects =
{
new Rectangle(10, 10, 200, 200),
new Rectangle(20, 20, 180, 180),
};
g.DrawRectangles(myPen, myRects);
}
Результат работы программы приведен на рис.

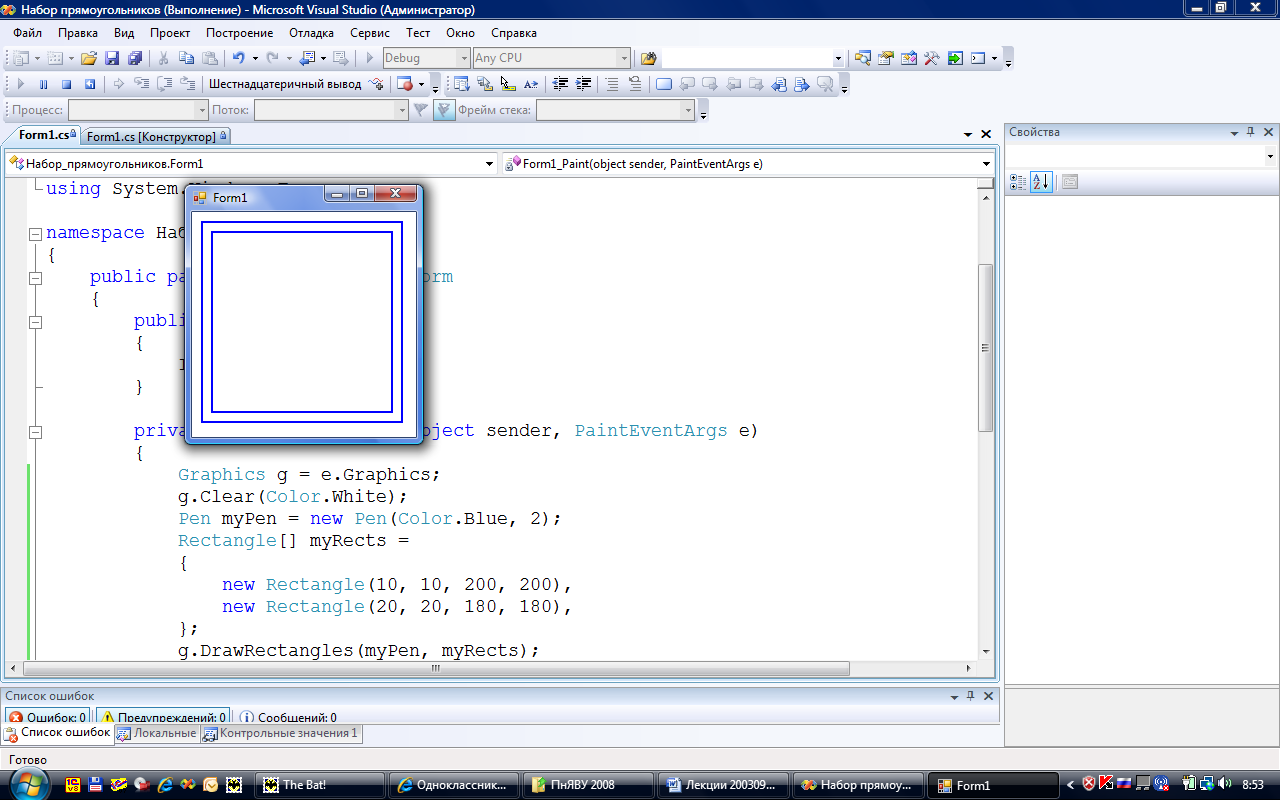

Рис. Результат работы программы с методом DrawRectangles.
