- •Глава 1. Устройство и принцип действия
- •1.1. Принцип действия машин постоянного тока
- •Постоянного тока
- •И ток в витке при щетках,
- •1.2. Устройство машины постоянного тока
- •Машины постоянного тока
- •Сердечника якоря машины постоянного тока
- •Обмотки якоря
- •Щеточное устройство
- •1.3. Обмотки якорей машин постоянного тока
- •1.3.1. Принципы построения обмоток
- •Образование простой петлевой обмотки
- •Секции с полным, укороченным и
- •1.3.2. Простая петлевая обмотка
- •Р исунок 1.16 – Развернутая схема простой петлевой обмотки с диаметральным шагом
- •Параллельных ветвей обмотки якоря
- •1.3.3. Сложная петлевая обмотка
- •Образование сложной петлевой обмотки
- •1.3.4. Простая волновая обмотка
- •Р исунок 1.21 – Развернутая схема простой волновой обмотки
- •1.3.5. Сложная волновая обмотка
- •1.4. Электродвижущая сила якоря и электромагнитный момент
- •Магнитной индукции по ширине полюсного деления
- •1.5. Принципы расчета магнитной цепи машины
- •Намагничивания машины постоянного тока
- •1.6. Реакция якоря
- •Постоянного тока при холостом ходе
- •Результирующее магнитное поле машины постоянного тока тока при нагрузке
- •Магнитное поле обмотки якоря
- •Поля реакции якоря при сдвиге щеток с нейтрали
- •1.7. Коммутация в машинах постоянного тока
- •1.7.1. Физические процессы коммутации
- •1.7.2. Причины и степени искрения
- •1.7.3. Средства улучшения коммутации
- •Добавочных полюсов и компенсационной обмотки
- •1.8. Потери мощности и кпд машин постоянного тока
- •1.9. Щетки электрических машин
- •Обозначения выводов и схемы соединений
- •Параллельное возбуждение – двигатель (а), – генератор (б); смешанное возбуждение – двигатель (в), – генератор (г);
- •1.11. Установка щеточной траверсы относительно
- •Параллельного возбуждения (а) и на нейтраль двухякорной машины (б)
- •1.12. Вопросы для самопроверки и контроля знаний
- •Глава 2. Генераторы постоянного тока
- •2.1. Основные соотношения и классификация
- •Последовательного (в), смешанного (г) возбуждения
- •2.2. Уравнения электрического и механического равновесия
- •2.3. Характеристики генераторов независимого
- •Характеристики генератора независимого возбуждения
- •Снятия внешней характеристики
- •Характеристика генератора
- •Короткого замыкания
- •2.4. Генераторы параллельного возбуждения
- •2.4.1. Условия самовозбуждения генератора
- •Самовозбуждения генератора параллельного возбуждения
- •2.4.2. Характеристики генератора параллельного
- •2.5. Генераторы последовательного возбуждения
- •Характеристика генератора последовательного возбуждения
- •2.6. Генераторы смешанного возбуждения
- •Характеристики генератора смешанного возбуждения
- •Характеристики генератора смешанного возбуждения
- •Регулировочные характеристики генератора смешанного возбуждения
- •2.7. Параллельная работа генераторов
- •Характеристики генераторов
- •Смешанного возбуждения
- •2.8. Электромашинные усилители
- •Характеристики эму
- •Компесации;
- •2.9. Серии судовых генераторов постоянного тока
- •2.10. Вопросы для самопроверки и контроля знаний
- •Глава 3. Электродвигатели постоянного тока
- •3.1. Общие сведения о двигателях постоянного тока
- •Машины постоянного тока
- •Энергетическая диаграмма
- •3.2. Характеристики двигателей параллельного
- •Параллельного возбуждения
- •Характеристики двигателя параллельного возбуждения
- •3.3. Характеристики двигателей последовательного
- •Электродвигателя последовательного возбуждения
- •Характеристики двигателя последовательного возбуждения
- •3.4. Характеристики двигателей смешанного
- •Электродвигателя смешанного возбуждения
- •Характеристики двигателя смешанного возбуждения
- •3.5. Серии судовых электродвигателей постоянного тока
- •3.6. Вопросы для самопроверки и контроля знаний
- •Глава 4. Судовые трансформаторы
- •4.1. Устройство и принцип действия трансформатора
- •4.1.1. Классификация и устройство трансформаторов
- •Простейшего трансформатора
- •Цаемость стали; ℓ и s - длина и поперечное сечение магнитопровода.
- •4.1.3. Напряжения и эдс в трансформаторе при холостом ходе
- •4.2. Режимы работы трансформатора
- •4.2.1. Холостой ход однофазного трансформатора
- •Однофазного трансформатора
- •Диаграмма холостого хода трансформатора
- •4.2.2. Работа трансформатора под нагрузкой
- •Однофазного трансформатора
- •Обмоток трансформатора при нагрузке
- •4.2.3. Режим короткого замыкания
- •4.3. Приведенный трансформатор
- •4.3.1. Приведение вторичной обмотки трансформатора
- •4.3.2. Схема замещения и уравнения электрического
- •Приведенного трансформатора
- •Трансформатора
- •Диаграмма приведенного трансформатора
- •4.3.3. Опытное определение
- •4.3.4. Упрощенная векторная диаграмма приведенного
- •4.4. Рабочие характеристики трансформатора
- •4.4.1. Зависимость вторичного напряжения
- •Трансформатора при различных по характеру нагрузках
- •4.4.2. Внешняя характеристика трансформатора
- •Внешняя характеристика трансформатора
- •4.4.3. Потери в трансформаторе и его кпд
- •Полезного действия трансформатора
- •4.5. Понятие о трехфазных и специальных трансформаторах
- •4.5.1. Трехфазные трансформаторы
- •Трансформаторы
- •4.5.2. Автотрансформатор
- •Понижающего автотрансформатора
- •4.5.3. Сварочные трансформаторы
- •Трансформатор (а) и его внешние характеристики (б)
- •4.5.4. Измерительные трансформаторы
- •4.6. Обозначения выводов и группы соединения
- •4.7. Параллельная работа трансформаторов
- •4.8. Вопросы для самопроверки и контроля знаний
- •5.1.2. Конструктивная схема синхронной машины
- •Синхронной машины:
- •5.1.3. Устройство асинхронного двигателя
- •Р исунок 5.3 - Устройство ад с короткозамкнутым ротором
- •5.2. Трехфазные обмотки электрических машин
- •5.2.1. Принцип построения обмотки
- •А) катушечная секция; б) стержневая; в) катушечная группа
- •Синхронного генератора
- •5.2.2. Параметры обмоток
- •5.2.3. Двухслойные обмотки
- •5.3. Электродвижущая сила в обмотках машин
- •Переменного тока: а,б) – двухполюсная обмотка с диаметральным шагом; в) – двухполюсная обмотка с диаметральным шагом;
- •Укороченным шагом
- •Для определения высших гармоник эдс фазы используют соотношение
- •Результирующая эдс фазы с учетом высших гармония определяется из соотношения
- •5.4. Вращающееся магнитное поле трехфазной обмотки
- •Трехфазной обмотки машин переменного тока
- •Зазоре, содаваемое: а – катушкой с полным шагом; б – катушкой с укороченным шагом; в – катушечной группой
- •Создаваемое: а – катушкой с полным шагом; б – катушкой с укороченным шагом;
- •5.5. Обозначения выводов машин переменного тока
- •5.6. Вопросы для самопроверки и контроля знаний
- •Глава 6. Асинхронные электродвигатели
- •6.I. Принцип действия асинхронного двигателя
- •Асинхронного двигателя
- •6.2. Режимы работы асинхронного двигателя
- •6.2.1. Режим холостого хода при заторможенном роторе
- •Асинхронного двигателя при холостом ходе (а) и коротком замыкании (б)
- •Двигателя и вторичной цепи (б) при неподвижном роторе
- •6.2.2. Режим короткого замыкания ад
- •6.2.3. Рабочий режим асинхронного двигателя
- •6.3. Приведение вращающегося ротора к эквивалентному
- •Двигателя: а – т-образная; б – г-образная
- •Диаграмма приведенного асинхронного двигателя
- •6.4. Энергетическая диаграмма и механическая
- •6.4.I Энергетическая диаграмма. Коэффициент полезного
- •Диаграмма асинхронного двигателя
- •6.4.2. Вращающий момент ад
- •6.4.3 Механическая характеристика ад
- •6.4.4. Зависимость вращающего момента Мэм
- •6.5. Рабочие характеристики асинхронного двигателя
- •Характеристики асинхронного двигателя
- •Характеристика асинхронного двигателя
- •6.6. Проблемные режимы работы судовых асинхронных
- •6.6.1. Проблемы пуска ад
- •При пуске ад
- •Процесса пуска ад
- •6.6.2. Способы пуска судовых ад
- •Ротором: а – схема пуска;
- •6.6.3. Применение ад с улучшенными пусковыми
- •С двухслойным ротором: 1 – рабочий цилиндр; 2 – шихтованный сердечник; 3 – короткозамыкающее кольцо; 4 – вал.
- •Механическиехарактеристики ад с различными роторами:
- •6.6.4. Обрыв фазы обмотки статора
- •6.6.5. Реверс двигателя и работа при «вывернутой» фазе
- •6.7. Регулирование скорости вращения судовых ад
- •6.7.1. Способы регулирования
- •6.7.2. Регулирование изменением подводимого напряжения
- •Двухслойным (массивным) ротором
- •6.7.3. Регулирование изменением активного сопротивления
- •Характеристики ад при изменении активного сопротивления ротора
- •6.7.4. Регулирование изменением частоты питающей сети
- •Характеристики ад при различной частоте
- •6.7.5. Регулирование изменением числа пар полюсов
- •Числе полюсов
- •6.8. Реверсирование и электрическое торможение ад
- •Реверсирования ад
- •Генераторного торможения ад
- •6.9. Однофазные асинхронные двигатели
- •6.9.1 Принцип действия однофазного ад
- •Механическая характеристика (б) однофазного двигателя с пусковой обмоткой
- •6.9.2. Схемы включения ад в однофазную сеть
- •Имеющего три (а,б) или шесть ( в,г) выводов обмотки статора
- •6.10. Экранированные асинхронные двигатели
- •6.11 Серии судовых асинхронных двигателей
- •6.12. Вопросы для самопроверки и контроля знаний
- •Глава 7. Синхронные машины
- •7.1. Принцип действия, устройство
- •7.1.1. Общие сведения о синхронных машинах
- •7.1.2. Принцип действия синхронного генератора
- •7.1.3. Классификация синхронных машин
- •7.1.4. Устройство синхронных машин
- •7.1.5. Особенности устройства бесщеточного
- •Бесщеточного сг
- •7.2. Реакция якоря в синхронном генераторе
- •7.2.1. Общее представление о реакции якоря
- •7.2.2. Реакция якоря в сг при различных по характеру нагрузках
- •7.3. Параметры сг в установившемся режиме работы
- •7.3.1 Составляющие магнитных потоков
- •7.3.2. Индуктивное сопротивление рассеяния
- •7.3.3. Индуктивное сопротивление реакции якоря
- •7.3.4. Активное сопротивление фазы статора
- •7.3.5. Схема замещения неявнополюсного сг
- •7.3.6. Система относительных единиц
- •7.4. Уравнения электрического равновесия
- •7.4.1. Неявнополюсный сг
- •Генератора
- •При работе: а) на активно – индуктивную нагрузку; б) на активно – емкостную нагрузку
- •7.4.2. Явнополюсный сг
- •7.4.4. Изменение напряжения сг при изменении нагрузки
- •7.4.5. Определение изменения напряжения сг
- •Изменения напряжения неявнополюсного сг при изменении нагрузки
- •При изменении нагрузки
- •7.5. Характеристики синхронных генераторов
- •7.5.1. Общие определения характеристик
- •7.5.2. Основные характеристики сг
- •Холостого хода (1) и нагрузочная характеристика (2) синхронного генератора
- •1 Однофазное;
- •7.6. Определение параметров сг
- •Насыщенного значения синхронного индуктивного сопротивления
- •7.7. Потери и к.П.Д. Синхронных машин
- •7.8. Схемы возбуждения синхронных генераторов
- •7.8.1. Принцип построения систем возбуждения сг
- •7.8.2. Процесс самовозбуждения сг
- •В процессе самовозбуждения сг
- •7.8.3. Особенности возбуждения бесщеточных сг
- •Бесщеточного синхронного генератора
- •7.9. Вопросы для самопроверки и контроля знаний
- •Глава 8. Параллельная работа
- •8.1. Преимущества и недостатки параллельной
- •8.2. Включение судовых синхронных генераторов
- •8.2.1. Особенности работы сг на сеть большой мощности
- •8.2.2. Условия включения сг на параллельную работу
- •Диграммы одно- и трехфазного сг для включения на параллельную работу
- •8.2.3. Физические процессы в сг
- •К сети перевозбужденного (а) и недовозбужденного (б) синхронного генератора
- •И напряжения
- •8.2.4. Способы синхронизации
- •И соответствующие векторные диаграммы
- •8.3. Регулирование активной мощности при работе
- •Включенный на параллельную работу с сетью
- •Диаграммы сг при увеличении активной нагрузки
- •8.4. Угловая характеристика неявнополюсного
- •Неявнополюсного синхронного генератора
- •8.5. Статическая и динамическая устойчивость
- •Р исунок 8.11 – к пояснению динамической устойчивости параллельной работы сг с сетью при отклонении активной мощности (а) и тока возбуждения (б)
- •8.6. Угловая характеристика явнополюсного
- •Реактивного момента явнополюсного синхронного генератора
- •8.7. Регулирование реактивной мощности сг
- •Постоянной активной нагрузке
- •Характеристики и зависимости
- •Работе сг с сетью
- •8.8. Перевод синхронной машины в двигательный
- •При изменении момента сопротивления на валу (а) и тока возбуждения (б)
- •8.9. Особенности параллельной работы генераторов
- •При параллельной работе сг соизмеримой мощности
- •8.10. Вопросы для самопрверки и контроля знаний
- •Глава 9. Переходные процессы
- •9.1. Общее описание переходных процессов
- •9.1.1. Сущность переходных процессов
- •9.1.2. Общее описание переходных процессов
- •9.1.3. Короткое замыкание в цепи (r – l)
- •9.2. Переходные процессы в судовых трансформаторах
- •9.2.1. Переходные процессы
- •При включении в режиме холостого хода
- •Намагничивания трансформатора при резком возрастании магнитного потока
- •9.2.2. Изменение тока включения трансформатора
- •9.2.3. Внезапное короткое замыкание трансформатора
- •При коротком замыкании
- •Трансформатора
- •9.2.4. Действие токов короткого замыкания
- •Замыкании
- •9.2.5. Витковое короткое замыкание в обмотках трансформатора
- •9.3. Переходные процессы в асинхронных двигателях
- •9.3.1.Общие представления о переходных процессах
- •9.3.2. Пуск асинхронного двигателя в ход
- •9.4. Переходные процессы в синхронном генераторе
- •9.4.1. О постоянстве потокосцеплений
- •В сверхпроводящем контуре
- •Начальных условиях
- •9.4.2. Симметричное внезапное короткое замыкание сг
- •9.4.3. Апериодическое внезапное короткое замыкание сг
- •9.4.4. Переходные и сверхпереходные индуктивные
- •Коротком замыкании
- •9.4.5. Величина токов внезапного короткого замыкания сг
- •9.5. Вопросы для самопроверки и контроля знаний
- •Глава 1. Устройство и принцип действия машин постоянного тока. Физика основных взаимодействий………………………………………6
- •Глава 2. Генераторы постоянного тока……………………………………53
- •Глава 3. Электродвигатели постоянного тока……………...…………78
- •Глава 4. Судовые трансформаторы……………………………………91
- •Глава 5. Общие вопросы теории машин переменного тока……..…120
- •5.1. Основные элементы конструкции электрических машин
- •5.3. Электродвижущая сила в обмотках машин переменного
- •Глава 6. Асинхронные электродвигатели……………………………146
- •6.1. Принцип действия асинхронного двигателя…………146
- •6.2. Режимы работы асинхронного двигателя……………149
- •Глава 7. Синхронные машины…………………………………….…194
- •Глава 8. Параллельная работа судовых синхронных генераторов...241
- •Глава 9. Переходные процессы в судовых электрических машинах переменного тока………………………………………………275
3.4. Характеристики двигателей смешанного
возбуждения
П
Рисунок
3.10 – СхемаЭлектродвигателя смешанного возбуждения
ринципиальная
схема электродвигателя смешанного
возбуждения приведена на рисунке 3.10. В
этом двигателе имеются две обмотки
возбуждения – параллельная (шунтовая,
ШО), подключенная параллельно цепи
якоря, и последовательная (сериесная,СО),
подключенная последовательно цепи
якоря. Эти обмотки по магнитному потоку
могут быть включены согласно
или
встречно. При согласном включении
обмоток возбуждения их МДС складываются
и результирующий поток Ф
примерно равен сумме потоков, создаваемых
обеими обмотками. При встречном включении
результирующий поток равен разности
потоков параллельной и последовательной
обмоток. В соответствии с этим, свойства
и характеристики электродвигателя
смешанного возбуждения зависят от
способа включения обмоток и от соотношения
их МДС.
Скоростная характеристика n=f(Ia) при U=Uн и Iв=const (здесь Iв - ток в параллельной обмотке).
С увеличением нагрузки результирующий магнитный поток при согласном включении обмоток возрастает, но в меньшей степени, чем у двигателя последовательного возбуждения, поэтому скоростная характеристика в этом случае оказывается более мягкой, чем у двигателя параллельного возбуждения, но более жесткой, чем у двигателя последовательного возбуждения.
С

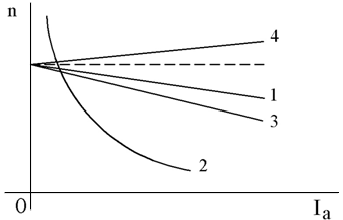

Рисунок
3.11 – Скоростные характеристики двигателя
смешанного возбужденияоотношение
между МДС обмоток может меняться в
широких пределах. Двигатели со слабой
последовательной обмоткой имеют слабо
падающую скоростную характеристику
(кривая 1, рисунок 3.11). Чем больше доля
последовательной обмотки в создании
МДС, тем ближе скоростная характеристика
приближается к характеристике двигателя
последовательного возбуждения. На
рисунке 3.11 линия 3 изображает одну из
промежуточных характеристик двигателя
смешанного возбуждения и для сравнения
дана характеристика двигателя
последовательного возбуждения (кривая
2).
П

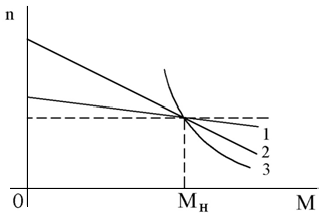

Рисунок
3.12 – Механические
Характеристики двигателя смешанного возбуждения
ри
встречном
включении
последовательней обмотки с увеличением
нагрузки результирующий магнитный
поток уменьшается, что приводит к
увеличению скорости двигателя (кривая
4). При такой скоростной характеристике
работа двигателя может оказаться
неустойчивой, т.к. поток последовательной
обмотки может значительно уменьшить
результирующий магнитный поток. Поэтому
двигатели со встречным включением
обмоток не применяются.
Механическая характеристика n=f(М) при U=Uн и Iв=const. двигателя смешанного возбуждения показана на рисунке 3.12 (линия 2). Она располагается между механическими характеристиками двигателей параллельного (кривая 1) и последовательного (кривая 3) возбуждения. Подбирая соответствующим образом МДС обеих обмоток, можно получить электродвигатель с характеристикой, близкой к характеристике двигателя параллельного или последовательного возбуждения.
3.5. Серии судовых электродвигателей постоянного тока
В современных судовых и промышленных электроприводах находят применение судовые двигатели постоянного тока серий П, ПО, ПБ, ПР, ДПМ.
Электродвигатели серий П, ПО, ПБ, ПР предназначены для привода судовых вспомогательных механизмов продолжительного режима работы, имеют параллельное возбуждение со стабилизирующей последовательной обмоткой. По способу защиты от внешней среды они изготавливаются брызгозащищёнными (П и ПО) и водозащищенными (ПБ и ПР). По способу вентиляции двигатели изготавливаются: брызгозащищёнными с самовентиляцией (П) и обдуваемые (ПО); водозащищённые радиаторные (ПР) и без обдува (ПБ).
Наименование серий электродвигателей и последующие цифры расшифровываются следующим образом: П, ПО, ПБ, ПР- наименование серий; 4,5- порядковый номер габарита; 2- порядковая длина сердечника. Буква М- обозначает морское исполнение.
Для электродвигателей, которые могут работать также в условиях морского тропического климата в конце обозначения добавляется индекс Т.
Электродвигатели серии ДПМ предназначены для привода судовых механизмов, работающих в повторно-кратковременном и кратковременном режимах, имеют параллельное или смешанное возбуждение, изготавливаются водозащищёнными с пристроенными дисковыми тормозами типа ТДП или без тормозов. Наименование серии расшифровывается так: Д-двигатель; П-постоянного тока, М-морской.
Кроме названных выше в судовых системах автоматики в качестве управляющих, преобразующих и исполнительных элементов нашли широкое применение электродвигатели малой мощности (0,05-600 Вт), которые по выполняемой функции делятся на две группы - исполнительные и вспомогательные. Исполнительные электродвигатели осуществляют регулирование заданного параметра или управление движением объекта регулирования. Вспомогательные электродвигатели предназначены для обеспечения вращательного движения с постоянной скоростью отдельных механизмов. К ним относятся, в частности, электродвигатели серии СЛ - двухполюсные машины защищённого исполнения, которые выполняются с параллельным возбуждением реверсивными и нереверсивными, с параллельным возбуждением для потенциометрических схем, с последовательным возбуждением - реверсивные и нереверсивные.
Электродвигатели серии МИ выполняются с независимым и параллельным возбуждением защищённого и закрытого исполнения.
Они могут поставляться с тахогенератором, который помещается в корпусе и крепится к торцевой части переднего щита двигателя болтами.
Используются такие двигатели в системах автоматического регулирования в качестве исполнительных двигателей с якорным управлением, что обеспечивает линейные механические и регулировочные характеристики.
Электродвигатели серии ПЛ выпускаются защищённого исполнения с параллельным возбуждением.
Электродвигатели серии ДП предназначены для маломощных следящих автоматических систем с возможностью переключения тока якоря. Магнитный поток в них создается постоянными магнитами. Двигатели, имеющие в наименовании буквы ЦР, снабжены центробежным регулятором частоты вращения, который обеспечивает точность поддержания частоты вращения до 4%.
Электродвигатели серии СД - двухполюсные или четырехполюсные электрические машины с параллельным или последовательным возбуждением. Применяются в качестве исполнительных двигателей в системах автоматики и маломощных следящих системах.
Электродвигатели серии ДРВ - двухполюсные машины с параллельным, последовательным и смешанным возбуждением, снабжены вибрационно-центробежными регуляторами частоты вращения. Применяются в качестве приводных двигателей для устройств с постоянной частотой вращения.
