1 Яка з точок, зображених на епюрі, розташована у першій чверті?

а) А

б) B

в) C

г) D

д) E

2 Яка з точок найближче розташована до горизонтальної площини проекцій?

а) А(5;-40;25)

б) В(45;-5;-35)

в) С(20;20;20)

г) D(35;35;-90)

3 Яка з точок належить горизонтальній площині проекцій?

а)

б)

в)

4 На якому епюрі відрізок паралельний тільки до горизонтальної площини проекцій?

а)

б)

в)

г)

5 На якому епюрі точка А належить прямій l?

а)

б)

в)

г)

6 Який з відрізків паралельний тільки фронтальній площині проекцій?

а) АB: A(10;20;30)

B(20;10;30)

б) CD: C(10;20;30)

D(20;20;10)

в) EF: E(20;10;30) F(20;20;10)

г) KL: K(10;40;10) L(10;20;10)

7 Якщо M(M_1,M₂) – горизонтальний слід прямої, а N(N₁,N₂) – фронтальний слід прямої, то через які чверті проходить пряма l?

а) першу, другу, четверту

б) першу, третю, четверту

в) другу, третю, четверту

г) першу, другу, третю

д) через першу, четверту

8 На якому епюрі зображено дві перетинні прямі?

а)

б)

в)

9 На якому епюрі задана площина?

а)

б)

в)

г)

10 На якому епюрі зображено площину довільного (загального) положення?

а)

б)

в)

г)

11 Вказати точку, яка лежить на площині, що задана перетинними прямими l і k?

а)

1

б)

2

в)

3

г)

4

12 На якому епюрі вірно побудовано горизонталь через точку В?

а)

б)

в)

г)

13 Як проходить фронтальна проекція фронталі, якщо площина задана слідами?

а)

паралельно горизонтальному сліду площини

б)

паралельно осі проекцій OX

в)

паралельно фронтальному сліду площини

14 На якому епюрі пряма l лежить в площині?

а)

б)

в)

15 На якому епюрі пряма l перпендикулярна до площини?

а)

б)

в)

16 На якому епюрі вірно побудовано лінія перетину двох площин?

а)

б)

в)

17 На якому епюрі вірно заключена пряма l у горизонтально-проекційну площину?

а)

б)

в)

г)

18 На якому епюрі правильно проведено вісь нової системи площин проекцій для визначення дійсної величини відрізка АВ способом заміни площин проекцій?

а)

б)

в)

г)

19 Який відрізок і як його треба розташувати при плоскопаралельному переміщенні, щоб трикутник АВС перевести у фронтально-проекційне положення?

а)

б)

в)

г)

А₁С₁ перпендикулярно до осі проекцій

A₁D₁ перпендикулярно до осі проекцій

А₁В₁ перпендикулярно до осі проекцій

A₁D₁ паралельно до осі проекцій

20 На якому епюрі правильно проведено вісь нової системи площин проекцій для переведення площини, заданої слідами, у проекційне положення способом заміни площин проекцій?

а)

б)

в)

21 Назвіть геометричну форму фігури перерізу призми площиною ?

а) трикутник

б) чотирикутник

в) шестикутник

г) п’ятикутник

22 Проекції якої точки на поверхні кулі знайдені вірно?

а) С;

б) К;

в) B;

г) A.

23 Яку загальну назву мають криві лінії, що розташовані на поверхні кулі і паралельні до горизонтальної площини проекції?

а) екватор; б) меридіан; в) паралель; г) горло.

24 Яка площина перетинає бічну поверхню конуса обертання по трикутнику?

а) ;

б) ;

в) ;

г) .

25 Назвати номери точок, проекції яких при побудові гіперболи можна визначити без проміжних побудов?

а) 5 і 2;

б) 9 і 10;

в) 3 і 4;

г) 12 і 14;

д) 7 і 8.

26 На якому рисунку переріз піраміди площиною  вказано вірно?

а) рис.1;

б) рис.2;

в) рис.3;

г) рис.4.

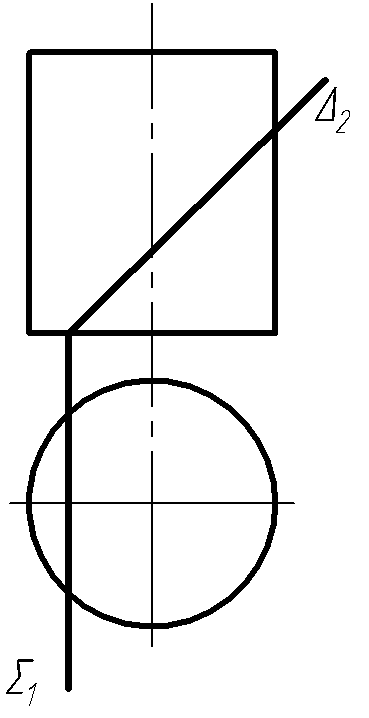

27 З яких ліній в просторі складається контур перерізу циліндра площиною ?

а) двох частин еліпса і кола;

б) двох відрізків і кола;

в) еліпса і кола;

г) двох відрізків і двох частин еліпса;

д) частина еліпса і відрізок.

28 Які точки лінії перетину циліндра площиною  є найнижчими?

а) в перетині нижньої основи циліндра і сліду ₁;

б) в перетині нижньої основи циліндра і сліду ₁;

в) в перетині нижньої основи циліндра і сліду ;₁

г) в перетині нижньої основи циліндра і сліду ₁.

29 На якому рисунку показаний внутрішній дотик фігур?

а)

б)

в)

30 На якому рисунку показана правильно видимість фігур, які перетинаються?

а)

б)

в)
