Открытая сетевая архитектура

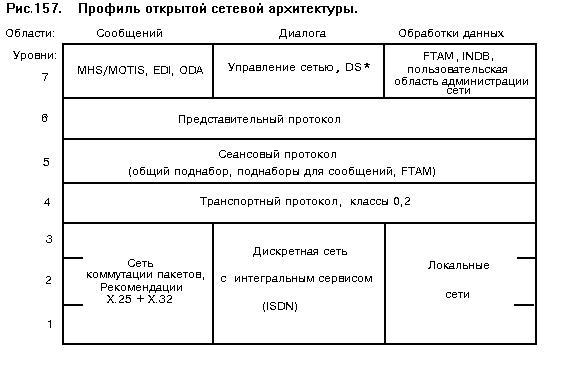

Открытая сетевая архитектура - полный функциональный профиль , разработанный фирмой British Telecom.& British Telecom на всех семи уровнях использует в ONA (Open Network Architecture - Открытая Сетевая Архитектура) стандарты ISO и ITU . Разработка архитектуры поддерживается созданием средств тестирования для определения конформности изделий. На верхних уровнях ONA покрывает три области: передачи сообщений , диалога , обработки данных . (рис.157) Сетевая служба MHS/MOTIS определяет работу электронной почты . При передаче сообщений применяется также сетевая служба EDI . Обработка сообщений осуществляется в соответствии со стандартом сетевая служба ODA . Администрация сети выполняет задачи, связанные с управлением сетью . При управлении обеспечивается выполнение различных режимов передачи данных . С одной стороны, это - передача больших файлов для обработки статистики, счетов, удаленной загрузки сетевых программ . С другой стороны, это - посылка коротких сведений, например, управляющих команд . Для учета абонентских систем используется сетевая служба DS* . Выполнение задач, связанных с передачей файлов, в архитектуре ONA обеспечивается сетевой службой FTAM . Хранение информации осуществляется Интеллектуальной сетевой базой данных INDB . Область обработки данных , также, используется для управления сетью. Что касается сетевой части структуры (уровни 1-3), то она опирается на сеть коммутации пакетов , Цифровую Сеть с Интегральным Обслуживанием (ЦСИО) и локальные сети . Такой подход определяет главные интересы British Telecom, связанные с организацией территориальных коммуникационных сетей .

21. Методы оценки эффективности информационных сетей

Эффективность информационной сети

Эффективность информационной сети - это ее способность достигать поставленную цель в заданных условиях применения и с определенным качеством. Конкретизируя это понятие, можно сказать, что эффективность информационной сети - это характеристика, отражающая степень соответствия сети своему назначению, техническое совершенство и экономическую целесообразность. Понятие эффективности связано с получением некоторого полезного результата - эффекта использования информационных сетей. Эффект достигается ценой затрат определенных ресурсов, поэтому эффективность сети часто рассматривается в виде соотношения между эффектом (выигрышем) и затратами. Показатель эффективности сети - количественная характеристика информационной сети, рассматриваемая применительно к определенным условиям ее функционирования. При оценке эффективности информационной сети необходимо учитывать характеристики трудовой деятельности человека, взаимодействующего с ЭВМ и другими техническими средствами сети. Следовательно, сеть рассматривается как система "человек-машина". Показатель эффективности информационной сети определяется процессом ее функционирования, он является функционалом от этого процесса. В соответствии с конкретизацией понятия эффективности показатели эффективности можно разделить на три группы: W = {W_Ц, W_Т, W_Э}, Где W_Ц - показатели целевой эффективности информационной сети, или эффективности использования (целевого применения) информационной сети, это количественная мера соответствия сети своему назначению; W_Т - показатели технической эффективности информационной сети, это количественная мера, отражающая техническое совершенство сети; W_Э - показатели экономической эффективности информационной сети, это количественная мера экономической целесообразности сети.

Показатели целевой эффективности информационной сети.

Выбор показателей целевой эффективности сети определяется ее назначением, в связи с чем имеет место большое многообразие показателей группы W_Ц. С помощью этих показателей оценивается эффект (целевой результат), получаемый за счет решения тех или иных прикладных задач на ЭВМ сети (с использованием общесетевых ресурсов - аппаратных, программных, информационных), а не вручную (если эти задачи вообще могут быть решены вручную в приемлемые сроки) или с использованием других, малоэффективных средств. Для количественной оценки этого эффекта могут применяться самые различные единицы измерения. Примеры показателей целевой эффективности: · точностные, надежностные и временные показатели, применяемые в системах специального назначения для оценки эффективности использования в них сетевых структур. Например, прирост вероятности выполнения некоторого задания, сокращение времени на выполнение этого задания, повышение точности решения некоторой задачи; · временные показатели целевого использования сетевых структур в управлении народным хозяйством на различных его уровнях, характеризующие повышение оперативности управления; · показатели целевой эффективности информационной сети при решении задач планирования производства на различных его уровнях (отрасль, подотрасль, объединение, организация, фирма, предприятие и т.д.). · показатели, характеризующие повышение качества продукции, технология производства которой включает использование информационной сети (например, использование ЛВС на предприятиях); · показатели, характеризующие экономику производства продукции с применением сетевых структур (например, повышение производительности труда, увеличение объема выпускаемой продукции, снижение ее себестоимости, увеличение доли экспортируемой продукции и т.д.), если цель использования информационной сети заключается именно в улучшении характеристик производственно-хозяйственной деятельности предприятия или организации. В этом случае показатели целевой эффективности одновременно являются и показателями экономической эффективности. Среди показателей целевой эффективности вычислительной сети одними из важнейших являются надежностные показатели, определяющие способность сети правильно функционировать в течение продолжительного периода времени. Эти показатели имеют три составляющих: собственно надежность, готовность и удобство обслуживания. Повышение надежности заключается в предотвращении неисправностей, отказов и сбоев за счет применения электронных схем и компонентов с высокой степенью интеграции, снижения уровня помех, облегченных режимов работы схем, обеспечения тепловых режимов их работы, а также за счет совершенствования методов сборки аппаратуры. Надежность измеряется интенсивностью отказов и средним временем наработки на отказ. Надежность сетей как распределенных систем во многом определяется надежностью кабельных систем и коммутационной аппаратуры. Повышение готовности предполагает подавление в определенных пределах влияния отказов и сбоев на работу системы с помощью средств контроля и коррекции ошибок, а также средств автоматического восстановления циркуляции информации в сети после обнаружения неисправности. Повышение готовности представляет собой борьбу за снижение времени простоя системы. Критерием оценки готовности является коэффициент готовности, который равен доле времени пребывания системы в работоспособном состоянии и может интерпретироваться как вероятность нахождения системы в работо­способном состоянии. Коэффициент готовности вычисляется как отношение среднего времени наработки на отказ к сумме этой же величины и среднего времени восстановле­ния. Системы с высокой готовностью называют также отказоустойчивыми. Существуют различные градации отказоустойчивых компьютерных систем, к кото­рым относятся и вычислительные сети. Приведем несколько общепринятых определе­ний: · высокая готовность - характеризует системы, выполненные по обычной компьютерной технологии, использующие избыточные аппаратные и про­граммные средства и допускающие время восстановления в интервале от 2 до 20 минут; · устойчивость к отказам - характеристика таких систем, которые имеют в горячем резерве избыточную аппаратуру для всех функциональных блоков, включая процессоры, источники питания, подсистемы ввода/вывода, подсистемы дисковой памяти, причем время восстановления при отказе не превышает одной секунды; · непрерывная готовность - это свойство систем, которые также обеспечивают время восстановления в пределах одной секунды, но в отличие от систем устойчивых к отказам, системы непрерывной готовности устраняют не только простои, возникшие в результате отказов, но и плановые простои, связан­ные с модернизацией или обслуживанием системы. Все эти работы проводятся в режиме on-line. Дополнительным требованием к системам непрерывной готовности является отсутствие деградации, то есть система должна поддерживать постоянный уровень функциональных возможностей и производительности независимо от возникновения отказов. Показатели технической эффективности информационной сети. С помощью этих показателей оценивается эффективность информационной сети как сложной аппаратно-программно-информационной кибернетической системы "человек-машина" при работе ее в различных режимах. При этом не принимается во внимание эффект, получаемый за счет реализации результатов решения задач (удовлетворения запросов) пользователей информационной сети. Показатели группы WТ могут использоваться для количественной оценки эффективности всей сети, ее отдельных систем и подсистем, звеньев и узлов сети. Для оценки технической эффективности сети целесообразно использовать следующие показатели: · V_ПД - пропускная способность сети, т.е. средний поток данных, фактически передаваемых через сеть (измеряется в Мбит/с). Следует отличать фактическую пропускную способность канала или линии связи от физической пропускной способности VК, которая определяется возможностями и свойствами передающей среды и является одним из главных ее параметров. Величина VПД существенно зависит от физической пропускной способности канала или линии связи, но она определяется и многими другими факторами: используемыми методами доступа в передающую среду, загрузкой канала, способами управления сетью, качеством и возможностями сетевой операционной системы и т.д.; · T_ЗС - задержка в сети, вносимая в передачу данных пользователя, т.е. время доставки сообщения от отправителя к получателю; · V_Ф - скорость передачи фреймов (коротких сообщений длиной 1000-2000 бит), т.е. количество фреймов, передаваемых за единицу времени по сети. Это дополнительный показатель, используемый в случае, когда поток данных (трафик) содержит в основном только короткие фреймы; · T_ЗС = f(VПД) - зависимость времени задержки сообщения в сети от ее средней пропускной способности. Описание эффективности сети с помощью такой зависимости имеет большое значение, так как при увеличении загрузки сети (увеличении фактического потока данных) пользователь должен ожидать больше времени для начала передачи своих данных. Для оценки технической эффективности отдельных звеньев информационной сети (узлов обработки информации, узлов связи, центров коммутации пакетов и т.д.), обслуживающих запросы пользователей сети, удобными оказываются следующие показатели. 1. Интегральная пропускная способность звена сети на отрезке времени [0,t]: где n_o(0,t), n_п(0,t) - число запросов, соответственно обслуженных звеном сети на отрезке времени [0,t] и поступивших на этом же отрезке. Она показывает, как в среднем звено сети справляется с обслуживанием входящего потока запросов на относительно длительном интервале, например, за смену, сутки, месяц. 2. Динамическая пропускная способность δ_д(Δt,t), представляющая собой отношение числа запросов n_o(Δt,t), обслуженных звеном сети на сравнительно небольшом интервале dt к моменту времени t, к числу запросов n_п(Δt,t), поступивших в звено на том же интервале Δt и к тому же моменту времени t: Динамическая пропускная способность дает возможность отслеживать работу звена сети в динамике и вырабатывать рекомендации по обеспечению ритмичности его функционирования. 3. Среднее время реакции звена сети на запрос пользователя - Т_Р. Оно складывается из времени ожидания обслуживания запроса и времени собственно обслуживания. Этот показатель очень важен для оценки эффективности системы обслуживания при работе в интерактивном режиме. 4. Максимально возможное число активных абонентов, т.е. абонентов, обращающихся с запросами на обслуживание в данный момент. 5. Коэффициент задержки обслуживания абонентов; это отношение среднего времени реакции на запрос абонента при максимальном количестве активных абонентов к этому же времени при минимальном их количестве.

Показатели экономической эффективности информационной сети.

Для оценки экономической эффективности всей сети или отдельных ее элементов и звеньев могут использоваться две группы показателей: интегральные показатели и частные показатели. С помощью интегральных показателей оценивается общий (суммарный, интегральный) эффект, а затем и интегральная экономическая эффективность информационной сети (элемента или звена сети) с учетом всех капитальных и текущих (эксплуатационных) затрат и всей экономии за счет использования информационной сети, т.е. по всем источникам прямой и косвенной экономии и по всем ее видам. Частные показатели необходимы для оценки частного экономического эффекта, получаемого по отдельным источникам экономии, которые создаются при внедрении новых аппаратных, программных, информационных средств или новых технологий работы информационной сети. В качестве интегральных показателей экономической эффективности информационной сети обычно используются давно апробированные показатели: Э_Г - годовой экономический эффект, руб; - среднегодовой экономический эффект, руб; Э_П - полный экономический эффект за расчетный период, руб; Е_Э - коэффициент экономической эффективности капитальных вложений (или единовременных затрат, имеющих характер капитальных вложений) на создание и внедрение всей сети или отдельных ее элементов (звеньев) или на совершенствование и развитие сети, 1/год; Т_ОК - срок окупаемости этих капитальных вложений, год. Эти показатели могут быть как ожидаемыми (при априорной оценке), так и фактическими (при апостериорной оценке). Использование исследуемой системы экономически целесообразно, если выполняются условия Е_Э ≥ Е_Н или Т_ОК ≤ Т_Н, Где Т_Н - нормативный срок окупаемости капитальных вложений, Е_Н - нормативный коэффициент экономической эффективности капитальных вложений. Оценка частного экономического эффекта от внедрения новых аппаратных, программных, информационных средств или новых технологий работы информационной сети проводится с целью: · обоснования экономической целесообразности их внедрения (особенно тех средств и технологий, экономическая эффективность которых вызывает сомнение и которые вместе с тем не дают сколько-нибудь заметного целевого эффекта, ради которого можно было бы пожертвовать экономическим эффектом); · определения влияния этих средств и технологий на интегральную экономическую эффективность; · сравнения конкурирующих вариантов внедряемых средств и технологий по частным показателям, поскольку в ряде случаев именно эти показатели имеют решающее значение при выборе того или иного варианта. Частные показатели отличаются большим многообразием. Примеры частных показателей: · сокращение численности обслуживающего персонала всей сети или отдельных ее систем, элементов, звеньев за счет внедрения новых средств и технологий; · годовая экономия на текущих затратах за счет продления эффективного срока эксплуатации сети, вызванного совершенствованием профподготовки ее обслуживающего персонала; · годовая экономия на текущих затратах за счет реализации мероприятий, направленных на улучшение условий труда обслуживающего персонала и, следовательно, способствующих повышению эффективности их трудовой деятельности, и др.

Методы оценки эффективности информационных сетей.

Эффективность информационной сети оценивается на различных стадиях жизненного цикла сети - от этапа ее проектирования, когда выполняется априорная (доопытная) оценка с целью определения ожидаемой эффективности и решения вопроса о целесообразности реализации проекта, до этапа эксплуатации, когда проводится апостериорная (послеопытная, на основе конкретного опыта эксплуатации) оценка с целью определения фактической эффективности, подтверждающей или в какой-то степени опровергающей прогнозы. Апостериорная оценка обычно проводится методами прямого счета с использованием аналитических соотношений, характеризующих влияние различных факторов и параметров на показатели эффективности. Гораздо более сложной и трудоемкой задачей является априорная оценка, которая, как правило, осуществляется с помощью методов математическою моделирования. Существуют два класса математических моделей - аналитические и имитационные, отличающиеся принципами построения и методами исследования. В аналитических моделях весь процесс функционирования исследуемой системы и отдельные его части представляются аналитически, в виде функциональных зависимостей (алгебраических и логических соотношений, интегрально-дифференциальных уравнений). В имитационных моделях процесс функционирования описывается (отображается) алгоритмически. Имитационное моделирование позволяет провести исследование системы более полно и глубоко, хотя его использование сопряжено с большей трудоемкостью и значительными затратами машинного времени ЭВМ. Задача состоит в том, чтобы при исследовании эффективности системы использовать те и другие модели комплексно, в рациональном сочетании.
