67. Структура сетевой ос.

Вторую категорию составляют распределенные ОС. Распределенной операционной системой считается система, функционирующая на многопроцессорном или многомашинном комплексе, при этом на каждой машине функционирует отдельное ядро, а сама система обеспечивает реализацию распределенных возможностей ОС (т.н. сервисы или услуги). Примером распределенных функций может служить функция управления заданиями (напомним, что в кластерных системах задание может представлять собою целое множество процессов, и ставится задача распределить эти процессы по имеющимся процессорным узлам). Другим примером может служить распределенная файловая система: традиционная файловая система ОС Unix просто не справится с потоками информации между узлами многопроцессорных систем, поэтому необходимы принципиально новые решения организации хранения и доступа к файлам.

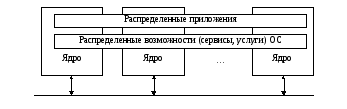

68. Структура распределенной ос.

2. Управление процессами

   1. Основные концепции

Выше уже встречалось понятие процесса и некоторые его определения. Итак, под процессом понимается совокупность машинных команд и данных, обрабатываемая в вычислительной системе и обладающая правами на владение некоторым набором ресурсов ВС. Также уже говорилось, что ресурсы могут декларироваться посредством различных стратегий, причем ресурс может эксклюзивно принадлежать одному единственному процессу, а может быть разделяемым, когда доступ к нему могут иметь два и более процесса.

Также ранее отмечалось, что одной из функций логического блока управления процессами ОС является функция поддержания жизненного цикла процесса. Жизненный цикл процесса — это те этапы, через которые может проходить процесс в ходе своей обработки и исполнении в рамках вычислительной системы. В реальности жизненный цикл процесса представляет собою характеристику конкретной операционной системы.

Выделим следующие типовые этапы жизненного цикла процесса:

• образование (порождение или формирование) процесса,

• исполнение процесса на процессоре,

• ожидание постановки процесса на исполнение — обычно это ожидание какого-либо события: ожидание окончания обмена, ожидание выделения ресурса центрального процессора и пр.,

• завершение процесса — важный этап, связанный с возвратом процессом принадлежащих ему ресурсов.

1. Модели операционных систем

Ниже будем рассматривать некоторую модельную операционную систему. Будем считать, что этапы жизненного цикла процесса разделены на два блока. Первый блок — это размещение процесса, или программы, в буфере ввода процессов (БВП). В этом буфере размещаются процессы от момента их формирования, или ввода в систему, до начала обработки его центральным процессором. Второй блок объединяет состояния процесса, связанные с размещением процесса в буфере обрабатываемых процессов (БОП), т.е. будем считать, что все процессы, которые начали обрабатываться центральным процессором, размещаются в данном буфере. Мы выделили именно два логических блока, т.к. эта модель отражает наиболее общую картину. Процесс после его формирования не обязательно сразу попадает на процессор, а многие информационные системные структуры образуются только тогда, когда процесс начинает обрабатываться, соответственно, поэтому можно провести разделение по структурной организации. Размеры буферов в различных системах могут варьироваться.

Теперь рассмотрим модели операционных систем того или иного класса систем, и начнем мы рассмотрение модели пакетной однопроцессной системы (Рис. 69.). В подобной системе жизненный цикл процесса состоит всего из трех этапов. Первый этап — ожидание начала обработки, т.е. поступление процесса в очередь на начало обработки процессором и ожидание им начала своей обработки (процесс попадает в БВП). Второй этап — обработка (переход из БВП в БОП). Последний этап — завершение процесса, освобождение системных ресурсов. Данная система не имеет ожиданий готовых процессов или ожиданий ввода-вывода — это однопроцессная система, которая обрабатывает один процесс, причем все обмены синхронные, и процесс никогда не откладывается.

69. Модель пакетной однопроцессной системы. 0 — поступление процесса в очередь на начало обработки ЦП (процесс попадает в БВП). 1 — начало обработки процесса на ЦП (из БВП в БОП). 2 — Завершение выполнения процесса, освобождение системных ресурсов.

Следующая модель — модель пакетной мультипроцессной системы (Рис. 70.). Данная модель уже имеет более богатый набор состояний процесса. Есть состояние ожидания начала обработки в БВП, после которого процесс попадает в БОП на обработку центральным процессором. Поскольку мы рассматриваем модель пакетной системы, то обрабатываемый процесс может либо завершиться, либо перейти в состояние ожидания ввода-вывода (если процесс обращается к операции обмена). Когда процесс переходит из состояния обработки на процессоре, система может поставить на счет либо процесс из БВП, либо из очереди готовых на выполнение процессов в зависимости от той или иной реализованной стратегии. Соответственно, после того, как процесс завершил обмен, он меняет свой статус и попадает в очередь на выполнение, из которой позже он попадет снова на выполнение.

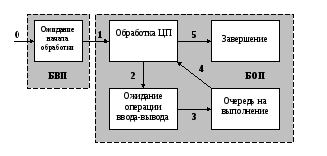

70. Модель пакетной мультипроцессной системы. 0 — поступление процесса в очередь на начало обработки ЦП (процесс попадает в БВП). 1 — начало обработки процесса на ЦП (из БВП в БОП). 2 — процесс прекращает обработку ЦП по причине ожидания операции ввода-вывода, поступает в очередь завершения операции обмена (БОП). 3 — операция обмена завершена, и процесс поступает в очередь ожидания продолжения выполнения ЦП (БОП). 4 — выбирается процесс для выполнения на ЦП. 5 — завершение выполнения процесса, освобождение системных ресурсов.

Произведя в рассмотренной модели пакетной мультипроцессной системы небольшие изменения, можно получить модель операционной системы с разделением времени (Рис. 71.). Структурно достаточно добавить возможность перехода из состояния обработки центральным процессором в очередь готовых на выполнение процессов. Т.е. система имеет возможность прервать выполнение текущего процесса и поместить его в указанную очередь. Но такая модель не предполагает свопинга, или механизма откачки процесса во внешнюю память. В принципе, такую возможность можно также добавить в модель системы (Рис. 72.), тогда появляется еще одно состояние, характеризующее процесс, как откачанный во внешнюю память. Заметим, что в новое состояние могут переходить процессы лишь из очереди готовых на выполнение процессов, а процессы, ожидающие окончания ввода-вывода, свопироваться не могут, иначе в системе будут «зависать» заказы на обмен.

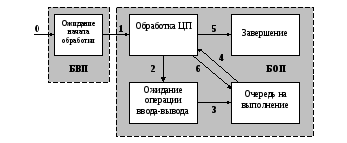

71. Модель ОС с разделением времени. 6 — процесс прекращает обработку ЦП, но в любой момент может быть продолжен (истек квант времени ЦП, выделенный процессу). Поступает в очередь процессов, ожидающих продолжения выполнения центральным процессором (БОП).

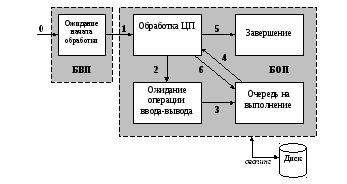

72. Модель ОС с разделением времени (модификация). Заблокированный процесс может быть откачан (свопирован) на внешний носитель, а на освободившееся место может быть подкачен процесс с внешнего носителя, который был откачен ранее, либо взят новый.
