27. (18) Ду энергосистем с дефицитом мощности.
В энергосистемах с дефицитом генераторной мощности динамическая устойчивость нарушается, как правило, только вследствие тяжѐлых или затянувшихся КЗ. Наибольшую опасность для генераторов приѐмной энергосистемы представляют КЗ вблизи шин передающей системы. поскольку при этом, с одной стороны, происходит сброс передаваемой по линии электрической мощности и, с другой стороны, в силу удалѐнности КЗ нагрузка приѐмной энергосистемы снижается незначительно. В результате возникающего дефицита генераторной мощности угол между осями роторов генераторов приѐмной и пере- дающей энергосистем увеличивается (рис) и происходит нарушение синхронизма с торможением роторов генераторов и двигателей приѐмной системы.
При КЗ вблизи приѐмной энергосистемы процесс может протекать по разному: Генераторы в приѐмной системе могут замедляться или ускоряться вследствие того что из-за снижения напряжения потребляемая нагрузкой мощность падает.
Наиболее эффективным средством обеспечения синхронной динамической устойчивости генераторов систем с дефицитом мощности является быстрое отключение КЗ, особенно тяжѐлых. Обычно синхронная динамическая устойчивость в таких энергосистемах сохраняется, если время отключения КЗ не превышает 0,2 – 0,3 с
28.(10,26)Определение запасов статической и динамической устойчивости одномашинной энергосистемы.
Статическая устойчивость – способность системы восстанавливать исходное состояние после малых возмущений (присутствующие в энергосистеме непрерывно) или состояние близкое к исходному если возмущающее воздействие не снято.
Динамическая устойчивость – способность системы восстанавливать исходное состояние или близкое к исходному после действия больших возмущений (начальные отклонения параметров режима, вызванные резкими изменениями в ЭС).
Запас статической устойчивости 1но машинной системы:
-
коэф-т запаса СУ
Действующие нормы устанавливают необходимый запас устойчивости для нормальных режимов равным 20%, для послеаварийных режимов 8%.

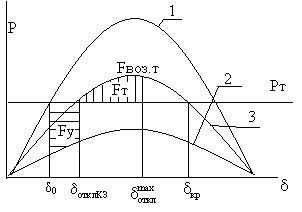

Запас динамической устойчивости 1но машинной системы:
Коэффициент
запаса динамической устойчивости:
Полученное значение коэффициент запаса динамической устойчивости говорит о том, что система имеет запас площадки возможного торможения.
Т.к. площадь ускорения оказалась меньше площади возможного торможения, то можно сделать вывод, что система динамически устойчива.
29.(25) Статические характеристики элементов нагрузки: лампа накаливания, конденсаторная батарея, реактор, синхронный компенсатор.
Статические
характеристики -
способ представления элемента в
математической модели. Это зависимость
между параметрами режима, полученная
без учета фактора времени. Если
-
параметр режима, то
Простейшим видом нагрузки являются
неизменные активные и индуктивные
сопротивления. В этом случае активная
и реактивная мощности нагрузки
пропорциональны квадрату напряжения
,
Лампа
накаливания: Реактивная
мощность осветительной нагрузки ( в
виде ламп накаливания) может быть принята
равной нулю. Активная же мощность под
влиянием изменения активного сопротивления
ламп накаливания с температурой
изменяется примерно пропорционально
напряжению в степени 1,6:
Конденсаторная
батарея: Реактивная
мощность конденсаторов, как и всякого
постоянного сопротивления, пропорциональна
квадрату напряжения. Конденсаторы
отдают ( генерируют) реактивную мощность
в сеть. Получаемая ими реактивная
мощность отрицательна:
,
где
Характеристики конденсаторов с точки зрения поддерживания напряжения при изменении режимов работы электрических систем еще более неблагоприятны, чем у СК, причем разница в пользу последних очень значительна.
Реактор:
Синхронный компенсатор:
Регулирующий
эффект по реактивной мощности очень
невелик. Зависимость реактивной мощности
СК от напряжения на его выводах можно
установить из векторной диаграммы СК
(рис). Из соотношения
можно определить ток СК. где
-
синхронное индуктинное сопротивление
компенсатора,
-
ЭДС ХХ.
Здесь
положительной считается реактивная
мощность, отдаваемая компенсатором в
сеть. Если же положительной считать
реактивную мощность, потребляемую из
сети (так же, как и реактивную мощность
нагрузки), то в найденном выражении
мощности следует изменить знак:
Регулирующий
эффект компенсатора:
(
и, следовательно, зависит от ЭДС, т.е. от
возбуждения машин)
Когда
компенсатор вырабатывает реактивную
мощность, близкую к номинальной, он
должен иметь значительный ток возбуждения.
При этом обычно
,
что приводит к отрицательному значению
регулирующего эффекта. При
регулирующий эффект равен нулю, и только
при
он становится положительным. Однако и
здесь регулирующий эффект численно не
велик ввиду пологого наклона характеристики
СК в зависимости от напряжения при
неизменном токе возбуждения машины
(рис 3-11).
