61. Проекции, принятые для топографических карт нато. Система целеуказания нато

При переходе от физической поверхности Земли к изображению на плоскости (карте) выполняются две операции: проектирование земной поверхности с ее сложным рельефом на поверхность земного эллипсоида, размеры которого установлены с помощью геодезических и астрономических измерений, и изображение поверхности эллипсоида на плоскости с помощью одной из картографических проекций.

Картографическая проекция – математически определенный способ отображения поверхности эллипсоида на плоскости – устанавливает аналитическую зависимость (соответствие) между географическими координатами точек земного эллипсоида и прямоугольными координатами тех же точек на плоскости. Это проектирование ведет к искривлению площадей, длин, углов, следовательно, появляется задание умного решения данных вопросов. Выбор проекции зависит от размера, формы и соответствия изображения района или эквивалентного участка поверхности. Таким образом, практически невозможно получить универсальную проекцию для решения самого точного изображения поверхности Земли на плоскости.

С учетом специфических задач НАТО, которые охватывают весь земной шар, для выполнения картографирования территорий НАТО применяет следующие проекции:

для топографических карт масштабов 1:25 000-1:250 000 на: участке земного шара, расположенной между 84° сев.ш. и 80° юж.ш. применяется универсальная поперечно-цилинрическая проекция Меркатора (Universal Transversal Mercator projection – UTM);

для полярных участков южнее 80° юж.ш. и севернее 84° сев.ш. для топографических карт масштабов 1:25 000-1:250 000 применяется полярная стереографическая проекция (Universal Polar Stereograhic projection – UPS);

для топографических карт масштабов 1:500 000 и 1: 1 000 000 в зоне от 80° сев.ш. и 80° юж.ш. карта издается в равноугольной конической проекции Ламберта (Lambert Comformal Conic Projection), а на полярные участки – полярной стереографической проекции.

Универсальная поперечно-цилинрическая проекция Меркатора.

За основу построения проекции взят принцип, согласно которому изображение поверхности земного эллипсоида проектируется на цилиндр, который касается эллипсоида вдоль меридиана так, что ось вращения Земли составляет прямой угол с осью цилиндра (рис. 1). Проектирование искажает изображение поверхности земного эллипсоида, и эти искажения будут расти с отдалением от Центрального Меридиана к западу и востоку от него.

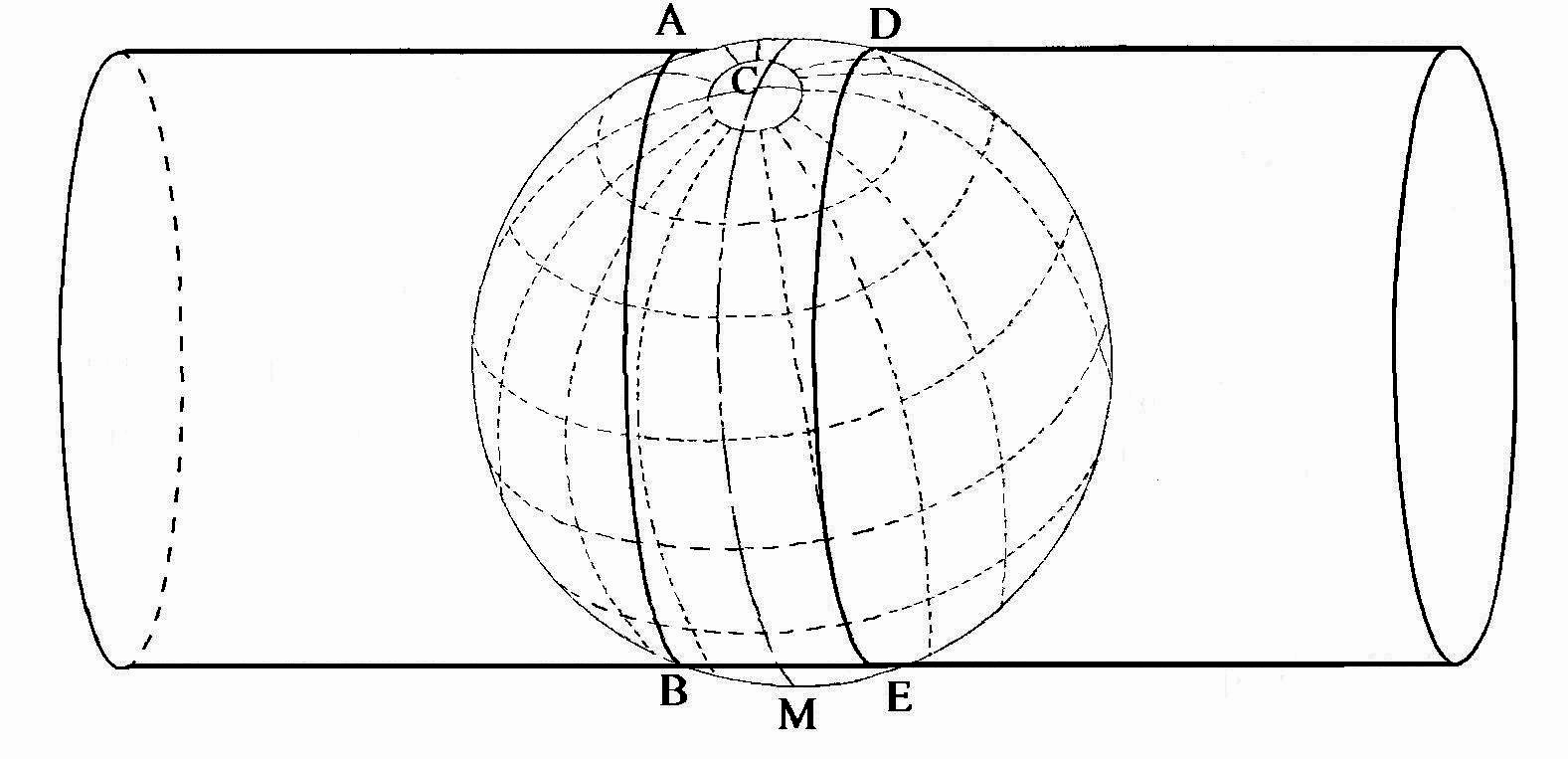

Рис. 105. Универсальная поперечно-цилиндрическая проекция Меркатора

(типовая шестиградусная зона, которая проектируется, порядок сечения)

Если изменить поперечно-цилинрическую проекцию Меркатора так, чтобы масштабный фактор изображения Центрального Меридиана (СМ) равнялся 0,9996, и в результате сечения эллипсоида цилиндром получалось 2 сечения, параллельные СМ, то это и будет непосредственно поперечно-цилинрическая проекция Меркатора (UTM). Масштаб вдоль этих сечений будет равняться 1 (рис. 106).

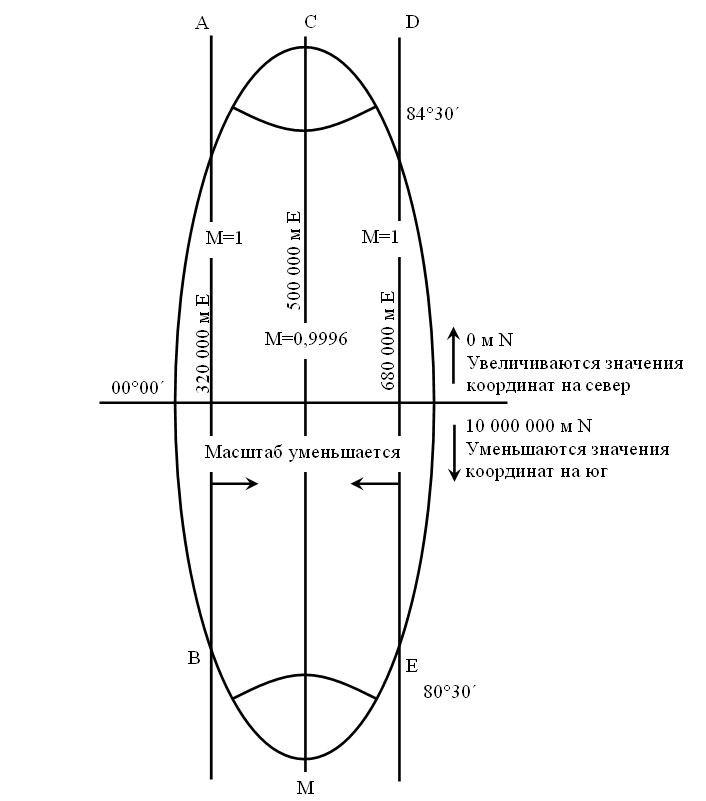

Рис. 106. Универсальная поперечно-цилиндрическая проекция Меркатора

(UTM) – типовая зона, которая проектируется, порядок сечения:

СМ – Центральный Меридиан; АВ, DЕ – линии сечения эллипсоида цилиндром
