44. Измерение углов
При ориентировании и целеуказании на местности горизонтальные (вертикальные) углы между направлениями на местные предметы (цели) измеряют с помощью угломерных приборов (устройств), приборов наблюдения или на глаз. Многие приборы, применяемые в войсках, имеют шкалы, оцифрованные в делениях угломера. Кратко рассмотрим сущность и единицы измерения в делениях угломера.
При наблюдении местных предметов (целей) на местности мы находимся как бы в центре концентрических окружностей, радиусы которых равны расстояниям до этих предметов (целей). Если окружность разделить на 6000 делений, то длина одного деления будет округленно равна одной тысячной части радиуса окружности. За единицу угловых мер в этой системе принят угол круга, стягиваемый дугой, равной 1/6000 длины окружности. Такая единица угловых мер называется делением угломера или тысячной.
Таким образом, единицей измерения углов в данном случае может служить линейный отрезок, равный тысячной доли расстояния до местного предмета (цели). Это позволяет быстро посредством простейших арифметических действий переходить от угловых величин к линейным и обратно.
Для перехода от делений угломера к градусной мере угла пользуются соотношениями: одно малое деление (0-01) равно 3,6', а одно большое (1-00) – 6°.
Рассмотрим некоторые способы измерения углов.
Измерение углов с помощью башенного угломера. На боевых машинах и танках для измерения угла поворота башенки имеется угломерное устройство (рис. 75,а).
Основная шкала / устройства разделена на 600 делений, цена деления равна 0-10. Отсчетная шкала 2 имеет 10 делений по 0-01. Устройство позволяет снимать отсчеты угла поворота башенки с точностью до 0-01.
Рис.75. Угломерное устройство башенки:
а – общий вид; б – шкала; 1 – основная шкала; 2 – отсчетная шкала;
3 – оптический визир
Оптический визир 3 установлен таким образом, что при отсчете 00-00 или 30-00 его оптическая ось параллельна продольной оси машины.
При измерении горизонтального угла между направлениями на два местных предмета последовательно наводят имеющийся в поле зрения визира угольник или перекрестие прямых на каждый из этих предметов и снимают отсчеты; значение угла между направлениями на предметы равно разности двух отсчетов.
Измерение углов с помощью приборов наблюдения и прицеливания. В зрительной трубе бинокля имеются две взаимно перпендикулярные шкалы (сетки) для измерения горизонтальных и вертикальных углов с ценой большого деления 0-10, а малого 0-05. Чтобы измерить угол между двумя предметами, надо совместить какой-либо штрих шкалы с одним из них и подсчитать число делений до второго. Умножив число делений на цену одного деления, получим значение измеряемого угла в тысячных. На рис. 76 горизонтальный угол между двумя отдельными деревьями равен 0-45, а вертикальный угол между основанием и вершиной дерева – 0-15.

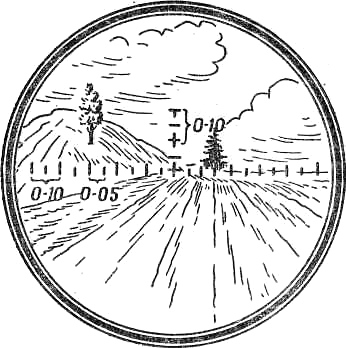

Рис. 76. Измерение углов биноклем
Приборы наблюдения и прицеливания имеют шкалы, подобные шкалам бинокля, поэтому углы с помощью этих приборов измеряют так же, как и с помощью бинокля.
Измерение углов с помощью компаса. Вначале мушку визирного устройства компаса устанавливают на нулевой отсчет шкалы. Затем поворотом компаса в горизонтальной плоскости совмещают через целик и мушку линию визирования с направлением на левый местный предмет (цель). После этого, не меняя положения компаса, визирное устройство переводят в направление на правый местный предмет (цель) и снимают по шкале отсчет, который будет соответствовать значению измеряемого угла в градусах.
При измерении угла в тысячных линию визирования совмещают вначале с направлением на правый предмет (цель), так как счет тысячных возрастает против хода часовой стрелки.
Измерение углов с помощью линейки. С помощью линейки с миллиметровыми делениями можно измерить угол в делениях угломера и в градусах. Если линейку держать перед собой на расстоянии 50 см от глаза (рис. 77), то 1 мм на линейке будет соответствовать двум тысячным (0–02). При измерении угла необходимо подсчитать на линейке число миллиметров между местными предметами (целями) и умножить на 0-02. Полученный результат будет соответствовать значению измеряемого угла в тысячных. На рис. 2.10 угол между столбами равен 0-32 (16 мм* 0-02), а высота дерева – 0–21 (10,5 мм – 0-02).
При измерении угла в градусах линейка выносится перед собой на расстояние 60 см. В этом случае 1 см на линейке будет соответствовать 1°.
Точность измерения углов с помощью линейки зависит от точности выноса ее на расстояние 50 (60) см перед собой.
Рис. 77. Измерение углов с помощью линейки
Измерение углов с помощью подручных предметов. Для измерения углов можно пользоваться небольшими подручными предметами (спичечная коробка, карандаш, патрон и т. п.), размеры которых в миллиметрах, а, следовательно, и в тысячных на расстоянии 50 см от глаза известны (рис.78).
Рис. 78. Измерение углов с помощью подручных предметов
