8. Переход от функциональной схемы системы ра к ее структурной схеме
Структурной схемой системы РА называется схема, в которой каждой математической операции преобразования параметра, за которым ведется сле- жение, соответствует определенное звено.
На рис.8.1 приведена функциональная схема системы автоматической подстройки частоты (АПЧ). Построим структурную схему системы АПЧ на основании ее функциональной схемы.
В системе АПЧ сигнал U c
преобразуется в смесителе СМ на проме-
жуточную частоту и усиливается в УПЧ. Отклонение промежуточной частоты
от номинального значения выявляется частотным дискриминатором ЧД, вы-
ходное напряжение которого, сглаженное фильтром нижних частот ФНЧ, изме- няет частоту управляемого генератора УГ так, что первоначальное отклонение уменьшается.

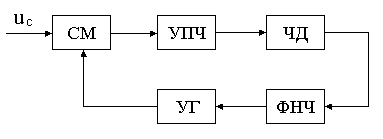

Рис.8.1. Функциональная схема системы АПЧ
Применение системы АПЧ позволяет существенно уменьшить в супер- гетеродинном приемнике влияние взаимной нестабильности частот гетеродина (УГ) и передатчика и повысить качество приема.
В системе АПЧ отслеживаемым параметром является частота сигнала. Обычно скорость протекания переходных процессов в резонансных контурах смесителя, УПЧ, частотного дискриминатора и в его нагрузке много выше, чем
в ФНЧ. При этом с точки зрения преобразования частоты сигнала смеситель,
УПЧ и дискриминатор можно считать безынерционными элементами.
Обозначим: пр = с - г , где с , г - частоты сигнала и гетеродина. Тогда отклонение промежуточной частоты пр от ее номинального зна- чения пр0 определяется равенством = пр - пр0 .
Выходное напряжение ЧД при действии на его входе сигнала и помехи с равномерным спектром имеет вид
uд (t ) = F ( c ) + (t, c ) ,
где F ( c ) =
uд (t )
- среднее значение выходного напряжения, (t,c )-
флуктуационная составляющая этого напряжения, зависящая от расстройки
c = пр - 0 , где 0 -центральная или переходная частота дискриминатора.
Зависимость
(рис.8.2).
F ( c )
называется дискриминационной характеристикой
Рис.8.2. Дискриминационная характеристика
При малых рассогласованиях
с дискриминационную характеристику
можно считать линейной. Тогда вместо
F ( c )
можно записать
S д c , где
S д - крутизна дискриминационной характеристики. Центральную частоту дис- криминатора 0 стремятся сделать равной номинальному значению промежу- точной частоты пр0 . Однако возмущения (изменения питающих напряжений, температуры и т.д.) приводят к нестабильности центральной частоты дискри- минатора: 0 = пр0 + .
Связь между
с и отклонением определяется равенством
c = пр - 0 = пр - пр0 - = - .
Напряжение на выходе ФНЧ: uф (t) = Wф ( p) uд (t) ,
где Wф ( p) - операторный коэффициент передачи ФНЧ,
дифференцирования.
d
p -символ
dt
При работе в пределах линейного участка регулировочной характеристи-
ки управляемого генератора его частота г связана с напряжением u ф ли- нейной зависимостью: г = гс + Sp uф , где Sp - крутизна регулировочной ха- рактеристики, гс - значение собственной частоты генератора при отсутствии управляющего напряжения.
Частота гс c учетом ее нестабильности
η определяется равенством
гс = г0 + = с0 - пр0 + , где г0 , с0 - начальные значения частот гетеродина и сигнала.
Структурная схема системы АПЧ, построенная на основании приведен-
ных соотношений, имеет вид (рис.8.3)
Если при исследовании системы АПЧ ввести в рассмотрение отклонения
δω г , δω с частот сигнала и гетеродина от их номинальных значений δω г = =
г - г0 , с = с - с0 , то структурная схема системы АПЧ упрощается и принимает следующий вид (рис.8.4)

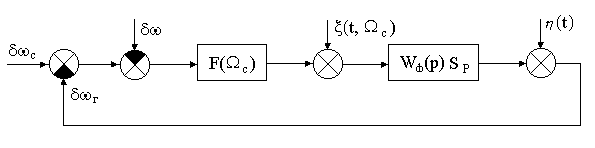

Рис.8.4. Упрощенная структурная схема системы АПЧ Контрольные вопросы
1. В чем заключается отличие структурной схемы автоматической сис- темы от структурных схем других радиотехнических устройств (например, уси- лителя) ?
2. Имеется ли что-либо общее между структурными схемами автомати-
ческих следящих систем разных типов ?
3. Чем могут отличаться следящие системы радиоавтоматики различных типов, отображаемые одинаковыми по начертанию структурными схемами ?
