70. Зобразіть функціональну схему і виберіть комплекс технічних засобів для аср співвідношення витрат з одним регулятором.

Системи регулювання співвідношення потоків

Такі системи використовують для регулювання співвідношення двох технологічних параметрів, які мають бути пропорційно залежними. Найширше такі системи регулювання застосовують для регулювання співвідношення матеріальних або енергетичних потоків, відношення витрат яких дорівнює сталій величині, яка називається коефіцієнтом співвідношення.

АСР співвідношення можуть бути з одним, двома або трьома регуляторами (рис.4.12). Система регулювання з одним регулятором подібна до комбінованої АСР без динамічного компенсатора (рис.4.12,а). Вона містить замкнену одноконтурну систему регулювання, яка називається веденою і ланку збурення, яка називається ведучою.

Регулятор веденого контуру регулювання називається регулятором співвідношення і ґрунтується на пропорційно-інтегральному законі регулювання. Регулятори інших контурів регулювання можуть ґрунтуватися на інших законах регулювання.

Рис. 4.12.Функціональні схеми АСР співвідношення

71. За якими каналами досліджують каскадні АСР?

72. Зобразіть функціональну схему і виберіть комплекс технічних засобів для АСР співвідношення витрат з двома регуляторами.

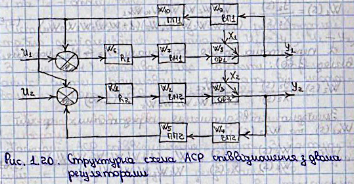

73. АСР співвідношення потоків з двома регуляторами. Структурна схема.

74. Зобразіть функціональну схему і виберіть комплекс технічних засобів для автоматизації випарної установки.

Якщо припустити, що мети керування досягнуто, тобто концентрація () на виході установки стала і відповідає заданій, то між тиском і температурою в апараті дотримуватиметься відповідна залежність. Тому достатньо стабілізувати один із цих параметрів. У більшості випадків таким параметром є тиск, який можна регулювати зміною витрати пари Р_п.

Рис. 6.12 Схема одноконтурного регулювання випарною установкою

Інтенсивність теплоти, яка надходить у кип'ятильник, визначається параметрами теплоносія: витратою Р_т, температурою, тиском і ентальпією. Зміна витрати теплоносія належить до найсильніших збурюючих факторів. У разі відповідної зміни витрати теплоносія в об'єкт можуть вноситися регулюючі дії.

Концентрацію визначають за різницею між температурами кипіння розчину та розчинника (за температурною депресією), хоча її можна визначити за густиною розчину в кубовій частині, питомою електропровідністю тощо. Звичайно найефективніше було б регулювати концентрацію при можливості впливу на витрату свіжого розчину та стабільній витраті теплоносія. На рис. 6.12 показано схему одноконтурного регулювання процесом випарювання. Концентрація упареного розчину стабілізується за величиною температурної дисперсії зміною витрати свіжого розчину; температура в кубовій частині регулюється зміною витрати теплоносія, який надходить у кип’ятильник; температура свіжого розчину на вході у випарну установку – зміною витрати теплоносія, що надходить на підігрівник 1; тиск пари в апараті - зміною витрати холодоносія, що надходить у конденсатор 4. Загальний матеріальний баланс забезпечується стабілізацією рівня рідини в кубі шляхом зміни витрати упареного розчину Р_к.
