4. Перехідні процеси в лінійних електричних колах

4.1. Основні засади, закони комутації

Перехідний процес виникає в колі з реактивними елементами або внаслідок будь–якої комутації, тобто при переході від одного усталеного режиму до іншого. Вважають, що комутація відбувається в момент часу миттєво, тобто за проміжок часу (наприклад, увімкнення кола під дію джерела енергії, стрибкоподібна зміна параметра кола, амплітуди, частоти, або фази прикладеної напруги тощо).

Перехідний процес зумовлений тим, що не можуть при комутації раптово змінитись енергії полів конденсаторів і котушок індуктивностей.

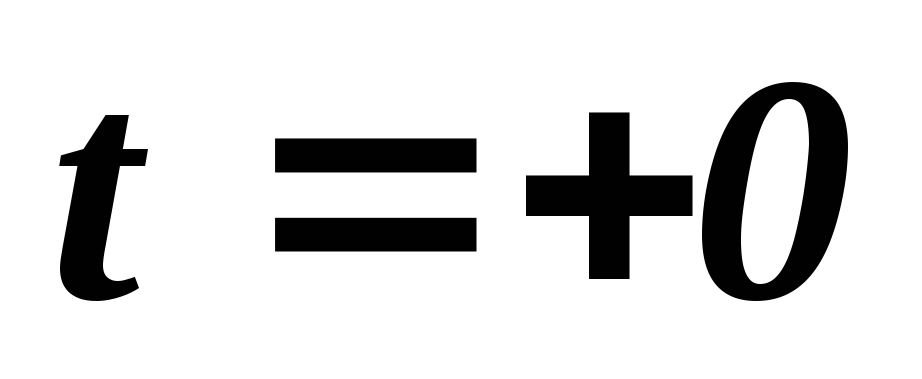

Розрахунок перехідного процесу зводиться до складання інтегрально–диференціальних рівнянь кола згідно з законами Кірхгофа і їх розв’язку у відповідності з законами комутації. При цьому вважають, що комутація відбувається в момент і позначають через – момент часу, який безпосередньо близько прилягає до моменту комутації, але перед комутацією; а через – момент часу, що також близько прилягає до моменту комутації, але після комутації.

Закони комутації.

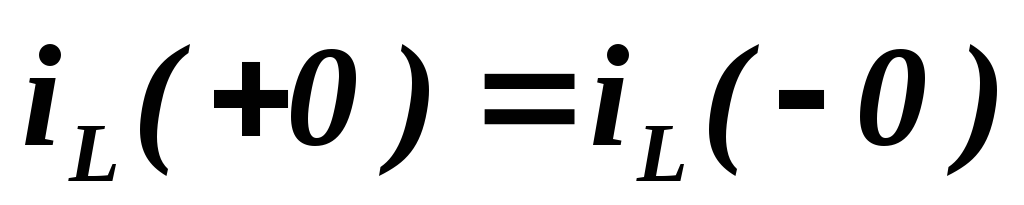

1. У будь – якій вітці з індуктивністю струм в момент комутації не може змінитись стрибком, а починає змінюватись з того значення, яке він мав безпосередньо близько перед комутацією:

. (4.1)

2. Напруга на ємності не може змінитись стрибком в момент комутації, а починає змінюватись з того значення, яке вона мала безпосередньо близько перед комутацією:

. (4.2)

Струми в індуктивностях і напруги на ємностях в момент комутації називають незалежними початковими умовами.
