14. Раскладка конструкций

При хранении конструкций на приобъектном складе необходимо:

- раскладывать элементы и размещать штабеля в зоне действия монтажного крана с учетом последовательности монтажа

- конструкции, имеющие большую массу, располагать вблизи монтажного крана

- хранить сборные элементы в условиях, исключающих их деформирование и загрязнение

- на территории склада установить указатели проходов и проездов

- элементы складировать на деревянных подкладках размером 66 или 88 см, при этом должны быть обеспечены соосность укладки элементов

Основной вид укладки – многоярусный штабель (элементы укладываются друг на друга и прокладывают деревянными прокладками). Высота штабелей не должна превышать:

- для стальных конструкций 1,5 м

- блоков фундаментов и стен подвалов, колонн, лестничных площадок 4 ряда

- для балок в положении на ребро 3 ряда

- для лестничных маршей 5 рядов

- для плит покрытий и перекрытий до 10 рядов, но не >2,5 м.

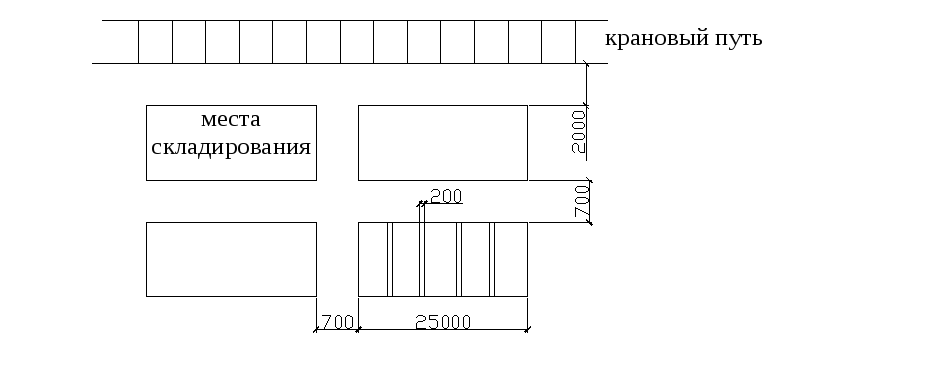

Проходы между смежными штабелями в продольном направлении устраивают через каждые 2 смежных штабеля, в поперечном не реже чем через 25 м. Ширина поперечных проходов д.б. не < 0,7 м, разрывы между штабелями не <0,2 м. Маркировка д. лежать в сторону прохода, складирование необходимо организовать так, чтобы иметь доступ к любой конструкции.

На складах стеновые панели устанавливают вертикально или наклонно в металлических пирамидах или кассетах. Ж/б и металлические элементы каркаса одноэтажных промышленных зданий укладывают у мест установки: легкие колонны- вершинами к фундаменту, тяжелые – нижним концом к фундаменту, подкрановые балки – параллельно ряду колонн на расстоянии от них 40…50 см. расположение сборных элементов на складе д.б. таким, чтобы при их подъеме для установки в проектное положение вылет стрелы не изменялся, т.е. стрела крана при монтаже не поднималась и не опускалась.

15. Способы монтажа колонн

H, м	Q (масса), т	способ
10	6	«на вису»
10-18	15	поворота
>18	>15	скольжения

В зависимости от высоты и веса, колонны рекомендуют монтировать следующими способами:

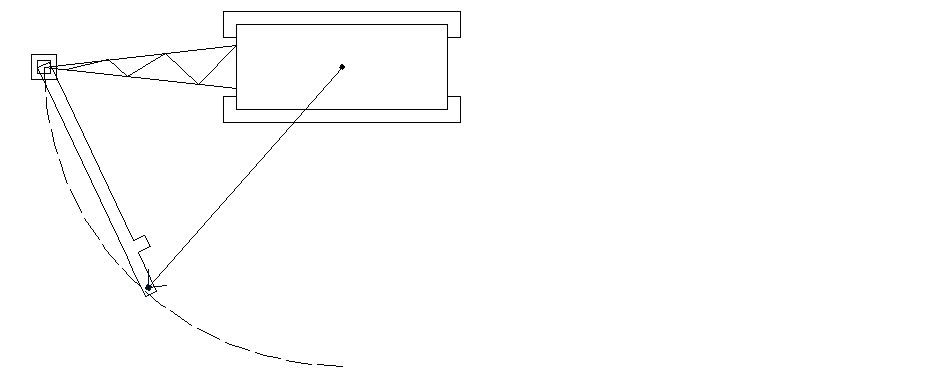

« На вису» - поворот, изменение монтажного вылета, подъем

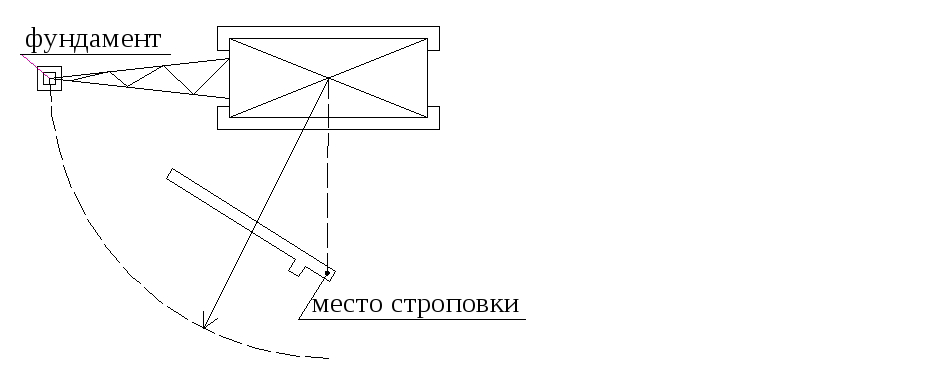

Способ поворота – место строповки = монтажному вылету, изменение вылета стрелы не происходит, подъем и поворот

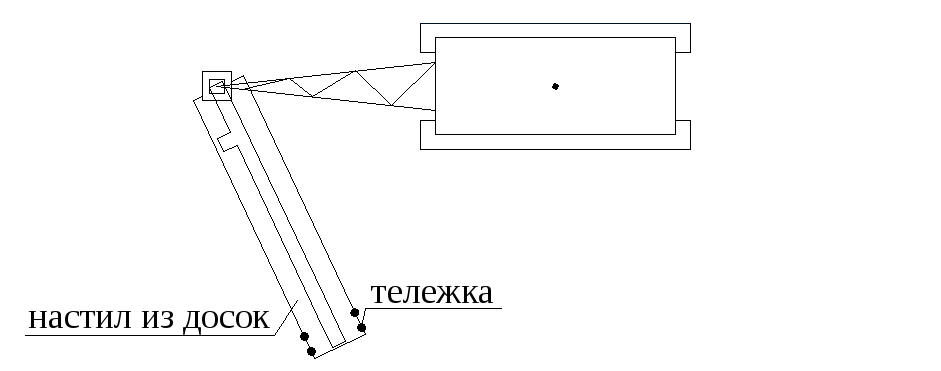

Способ скольжения – только подъем, настил чтобы не повредить нижнюю часть колонны

16 Билет Технологический процесс монтажа колонн

До монтажа необходимо:

- засыпать пазухи фундаментов

- нанести по 4 граням на уровне верхней плоскости фундаментов риски установочных осей

- закрыть стаканы фундаментов щитами для предохранения от загрязнения

- устроить дороги для проезда монтажного крана и автомобилей

- подготовить площадки для складирования колонн у места их установки

- нанести на колонну осевые риски (на консоли, на верху, на уровне обреза фундамента)

- очистить закладные детали и приварить опорные столики (привариваются к закладным деталям) для крепления элементов ограждения

Перед монтажом колонны необходимо осмотреть, чтобы они не имели деформаций, повреждений, обнаженной арматуры, проверить наличие монтажного отверстия, правильность установки закладных деталей.

Колонны краном опускают в стакан фундамента на ж/б подкладки или на выравнивающий бетонный слой. Промеряется длина колонны (до мм), от проектной отметки отнимается эта длина и получается отметка дна стакана фундамента. Делается проверка вертикальности колонн (двумя теодолитами которые расположены примерно в осях здания).

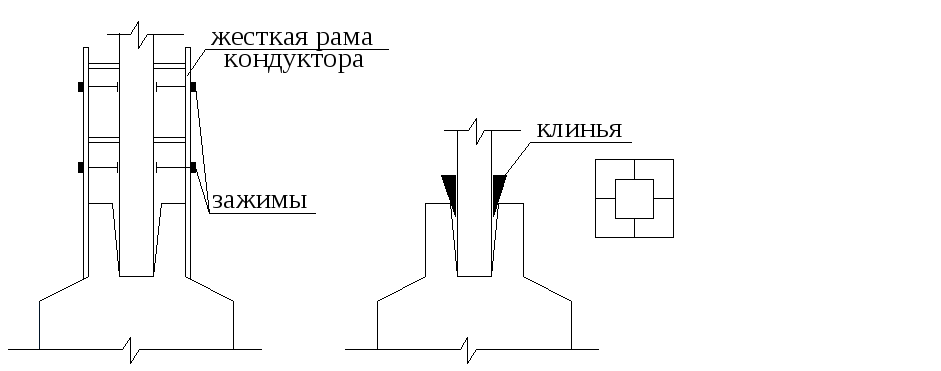

Устойчивость колонн после установки обеспечивают кондукторами или клиновыми вкладышами. Выверку и исправление колонн по вертикали производят домкратами. Смещение относительно разбивочных осей допускается 5мм, отклонение по вертикали: 10мм – высота колонн до 4,5м, 15мм – до 15м, 1/1000 высоты но не >35м - >15м.

В зависимости от типа клиньев бетонирование осуществляют 2 способами:- за один прием, - за два приема. Клинья бывают деревянные, ж/б (если их используют, то бетонируют до верха фундамента), металлические (тяжело извлекается). При использовании металлических и деревянных клиньев бетонируют сначала до низа клиньев, затем до верха фундамента. Используют также съемные (инвентарные) клинья.

После выверки колонн закрепление их в проектном положении осуществляют бетонированием стыков бетонной смесью на быстротвердеющем безусадочном цементе пневмонагнетателями.
