Метод послойного суммирования

V слой (4элементарных слоев):

VI слой (5элементарных слоев):

Суммарная осадка

Стена 2

- однорядный фундамент

1. Определение и

2. Определение Р – давления по плоскости массивного фундамента

V_усл.ф=1,76*8,0=14,08м³

V_р=0,3*1*0,6=0,18м³

V_чсп=0,4*1,8*1=0,72м³

V_чпп=2*0,2*0,68=0,28м³

V_чп=0,68*1*1,6=1,01м³

V_гр.усл= V_усл.ф- V_р- V_чсп -V_чпп-V_чп

V_гр.усл=14,08-0,18-0,72-0,14-1,01=12,03м³

Q=Q_р+Q_нк=(0,6*1*0,3*24)+0,4*0,6*4*22=25,44кН

Q_чпп=0,14*22=6,16кН

Q_св=(0,3²*(5,9-1,9)*24+0,3²*1,9*(24-10))*091=8,3кН

G_гр.усл= V_гр.усл

G_гр.усл= V_гр.усл=12,03*17,52=210,77кН

3. Проверка возможности расчета по линейной теории p<R

=1,4; =1, k - коэффициент надежности, принимаемый равным 1, т.к. прочностные характеристики грунта φ_IIиc_IIопределялись непосредственными испытаниями

- коэффициенты, зависящие от расчетного значения угла внутреннего трения несущего слоя грунта (16);=1,15, = 5,59, =7,95

= 1, ( b<10)

-осредненное по слоям расчетное значение удельного веса грунтов, залегающих выше отметки подошвы фундамента;=17,52

-удельный вес грунта, залегающего ниже подошвы фундамента;

-приведенная глубина заложения фундамента со стороны подвала;

= 1,7 м

С_II= 0 кПа–расчетное удельное сцепление несущего слоя грунта, кПа.

P= 355<R = 1160,4 – условие выполняется

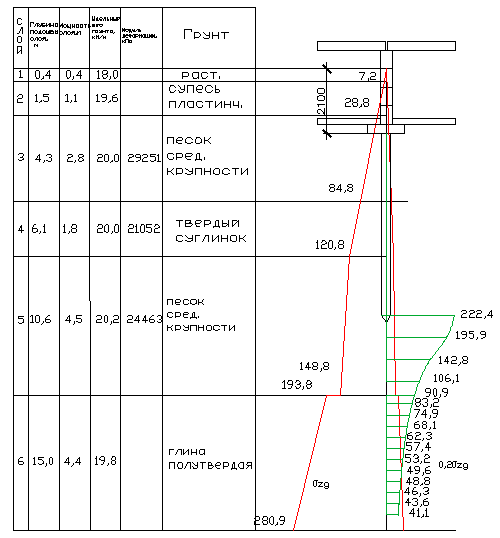

Вычисление ординат эпюры дополнительного давления σ_zp.i

σ_zp.о=p- σ_zg.о

σ_zp.о=355-132,6=222,4кПа

σ_zp.i=σ_zp.о^.a_i

ζ=2zi/b	Z= ζb/2	ai	σzp.i, кПа	0,2 σzg, кПа	Слои основания
0,0 0,8 1,6 2,4 2,9	0 0,72 1,44 2,16 2,6	1 0,881 0,642 0,477 0,409	222,4 195,9 142,8 106,1 90,9	29,8 и 38,8
3,2 3,6 4.0 4,4 4,8 5,2 5,6 6 6,4 6,8 7,2 7,6 7,8	2.88 3,24 3,6 3.96 4,32 4,68 5,04 5,4 5.76 6,12 6.48 6.84 7	0,374 0,337 0,306 0,280 0,258 0,239 0,223 0,208 0,196 0,185 0,175 0,166 0,162	83,2 74,9 68,1 62,3 57,4 53,2 49,6 46,3 43,6 41,1 38,9 36,9 36	56,2

Из таблицы находим Hc=5,12 – величину сжимаемой толщи, при этом σ_zp, =48,8кПа.

Метод послойного суммирования

V слой (4элементарных слоев):

VI слой (8элементарных слоев):

Суммарная осадка

Подбор молота для забивки свай определение расчетного отказа

Подбор молота.

Определим минимальную энергию удара молота:

Принимаем молот С-1047 с энергией удара 37 кДж.

Выплним проверку согласно условию

, где -ве сваи с оголовком, ;

- полный вес молота, ;

-расчетная энергия удара, определяемая по формуле

=1,06<6- условие выполняется.

Определение расчетного отказа.

Расчетный отказ определяется по формуле:

,

где η- коэффициэнт принимаемый для железобетонных свай, забиваемых снаголовником, равным 1500 кН/м²;

A=0,3*0,3=0,09 м²- площадь поперечного сечения сваи;

ε- коэффициент восстановления удара при забивке железобетонных свай сприменением наголовника и деревяного вкладыша в нем, ε²=0,2.

Гидроизоляция и водоотлив.

Гидроизоляция определяется наличием грунтовых вод. Поскольку грунтовые воды находится значительно ниже подошвы фундамента, выполняется обмазочная гидроизоляция, которая должна защитить от атмосферных осадков. Водоотлив осуществляется устройством дренажных канав и приямка, из которого откачивается вода с помощью насосов.

Ведомость объема работа

Табл. Расход материалов на ленточный фундамент

N	Марка изделия	размеры, мм			масса т	объем м3	кол-во шт.	общий объем м3
		l	b	h
1	ФЛ12.30-4	2980	1000	300	1.75	0.69	25	17.25
2	ФЛ12.24-4	2380	1000	300	1.38	0.55	15	8.25
3	ФЛ12.12-4	1180	1000	300	0.65	0.26	11	2.86
4	ФБС24-4-6	2380	400	600	1.3	0.543	90	48.9
5	ФБС12-4-6	1180	400	600	0.64	0.265	46	14.84
6	ФБС9-4-6	880	400	600	0.47	0.195	48	9.36
7	Бетон							4.92
8	Извлекаемый грунт							1038
9	Обратная засыпка							436

Табл. Расход материалов на свайный фундамент

N	Марка изделия	размеры, мм			масса т	объем м3	кол-во шт.	общий объем м3
		l	b	h
1	C60.30	5250	300	300	1.1	0.45	73	32.85
2	ФБС24-4-6	2380	400	600	1.3	0.543	90	48.9
3	ФБС12-4-6	1180	400	600	0.64	0.265	46	14.84
4	ФБС9-4-6	880	400	600	0.47	0.195	48	9.36
5	Бетон (ростверк)							42.9
6	Бетон							4.92
7	Извлекаемый грунт							1158
8	Обратная засыпка							499

Вывод

Геологические условия на площадке благоприятные, трудоемкость при устройстве фундаментов мелкого заложения ниже, чем свайных, объем земляных работ ниже в первом случае, поэтому наиболее выгоден мелкого заложения.
