Глава 5. Определение конечной (стабилизированной) осадки фундамента мелкого заложения методом послойного суммирования.

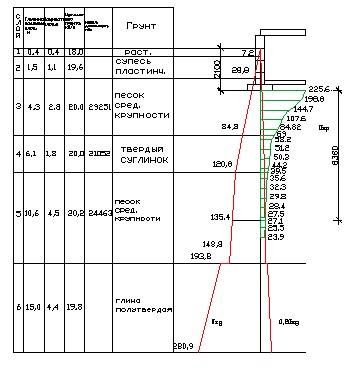

Вычисление ординат эпюры природного давления.

Эпюра природного давления на планировочной отметке DL принимается равной нулю.

На границе I и II слоев : σ_zgI=ɤ₁λ₁=18*0,4=7,2 кПа

На границе II и III слоев : σ_zgII= σ_zgI + ɤ₂λ₂ =7,2+19,6*1,1=28,8 кПа

На отметке подошвы фундамента: σ_zg0= σ_zgII +20*0,6=40,8 кПа

На границе III и IV слоев : σ_zgIII= σ_zgII + ɤ₃λ₃ =28.8+20*2.8=84.8 кПа

На границе IV и V слоев : σ_zgIV= σ_zgIII + ɤ₄λ₄ =84.8+20*1.8=120,8 кПа

На границе V и VI слоев : σ_zgV= σ_zgIV + ɤ_5взλ₅ =120,8+(20,2-10)/(1+0,64)*4,5=148,8 кПа, а с учетом давления толщи воды h_w=4.5, σ_zgVw= σ_zgV + h_wɤ_w=148.8+10*4.5=193,8 кПА

В VI слое на глубине h₅=4.4 : σ_zgVI= σ_zgVw + ɤ₆λ₆ =193.8+19,8*4.4=280,9 кПа.

Вычисление ординат вспомогательной эпюры 0,2 σ_zg,i.

σzg,i	7,2	28,8	40,8	84,8	120,8	148,8	193,8	280,9
0,2 σzg,i				17	24,2	29,8	38,8	56,2

Вычисление ординат эпюры дополнительного давления σ_zp.i

Стена 1

σ_zp.о=p- σ_zg.о

σ_zp.о=266,4-40,8=225,6 кПа

σ_zp.i=σ_zp.о^.a_i

ζ=2zi/b	Z= ζb/2	ai	σzp.i, кПа	0,2 σzg, кПа	Слои основания
0,0 0,8 1,6 2,4 3.2 3.7	0 0,48 0,96 1,44 1.92 2.2	1 0,881 0,642 0,477 0,376 0,306	225,6 198,8 144,7 107,6 84,82 69	17
4 4.8 5.6 6.4 6.7	2.4 2.88 3.36 3.84 4	0,258 0,227 0,223 0,196 0,175	58,2 51,2 50,3 44,2 39,5	24,2
7.2 8 8.8 9.6 10.4 11.2 12	4.32 4.8 5.28 5.76 6.24 6.72 7.2	0,158 0,143 0,132 0,126 0,122 0,113 0,106	35,6 32,3 29,8 28,4 27,5 25,5 23.9	28,1

Из таблицы находим Hc=6,36 – величину сжимаемой толщи, при этом σ_zp, =23,9кПа.

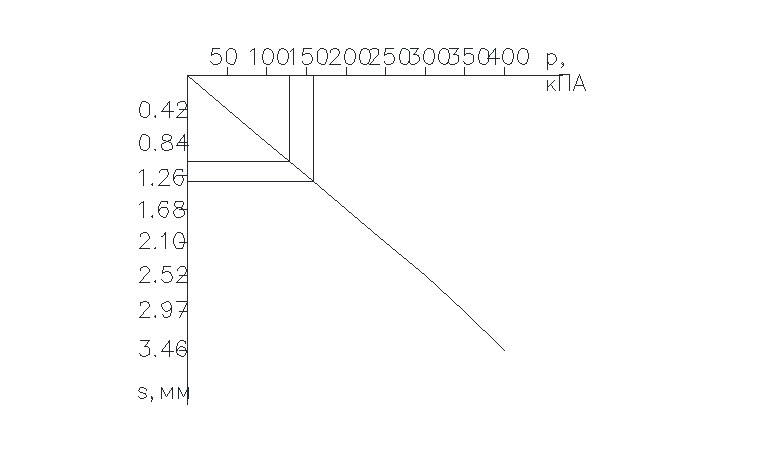

Компрессионные испытания .

- 4 слой суглинок твердый

151,6

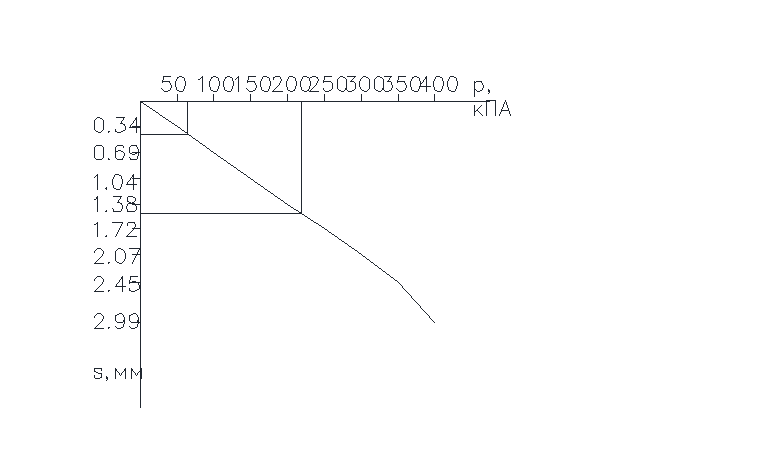

Штамповые испытания .

- 3 песок средней крупности, плотный, влажный

210,1

E₃ = кПа

- 5 песок средней крупности, средней плотности, насыщенный водой

159,5

E₅ = кПа

Расчет осадок

Метод послойного суммирования

IIIслой(5элементарных слоя)

IVслой (5 элементарных слоя)

V слой ( 6 элементарных слоев)

Суммарная осадка S = 0,0085+0,0035+0,0024=1,44 см <S_u = 10 см

Стена 2

σ_zp.о=p- σ_zg.о

σ_zp.о=331,9-40,8=291,1 кПа

σ_zp.i=σ_zp.о^.a_i

ζ=2zi/b	Z= ζb/2	ai	σzp.i, кПа	0,2 σzg, кПа	Слои основания
0,0 0,8 1,6 2,4 3.2 3.7	0 0,48 0,96 1,44 1.92 2.2	1 0,881 0,642 0,477 0,376 0,306	291,1 256,5 186,9 138,8 109,5 89,1	17
4 4.8 5.6 6.4 6.7	2.4 2.88 3.36 3.84 4	0,258 0,227 0,223 0,196 0,175	75,1 66,1 64,9 57,1 50,9	24,2
7.2 8 8.8 9.6 10.4 11.2 12	4.32 4.8 5.28 5.76 6.24 6.72 7.2	0,158 0,143 0,132 0,126 0,122 0,113 0,106	46 41,6 38,4 36,7 35,5 32,9 30,6	28,1

Так как в СНиП не указаны значения для ζ>12 и мы не может увеличить шаг z(так как не будет выполняться условие h_i≤0.4b),то принимаем Hc=7,2 – величину сжимаемой толщи, при этом σ_zp, =30,6кПа.

Расчет осадок
