Лабораторная работа № 3

экспериментальное определение параметров с последовательнно соединенными элементами

цепей переменного тока

Цель и задачи работы

Приобретение навыков определения параметров элементов в цепях переменного тока по результатам измерений, включения в цепь вольтметра и амперметра, измерения тока и напряжения, применения закона Ома в цепях переменного тока.

Теоретические сведения,

необходимые для выполнения лабораторной работы

При расчете цепей переменного тока, в отличие от цепей постоянного тока, необходимо учитывать не один, а три простейших пассивных элемента: резистивный, индуктивный и емкостной, которые характеризуются соответственно параметрами: активным сопротивлением R, индуктивностью L (индуктивным сопротивлением X_L = ωL) и емкостью С (емкостным сопротивлением Х_с = 1/ωС), где ω — угловая частота.

В реальной цепи активным сопротивлением обладают не только резистор или реостат как устройства, предназначенные для использования их электрических сопротивлений, но и любой проводник, катушка, конденсатор, обмотка любого электромагнитного элемента и др. Общим свойством всех устройств, обладающих активным сопротивлением, является необратимое преобразование электрической энергии в тепловую энергию. При токе i в резисторе, обладающим сопротивлением r за время dt в соответствии с законом Джоуля - Ленца выделяется энергия

Напряжение, подведенное к активному сопротивлению, по фазе совпадает с током, то есть напряжение и ток одновременно достигают максимальных значений и одновременно переходят через нуль. Если мгновенное значения тока имеет вид то мгновенное значение напряжения будет ,где угловая частота переменного тока.

Индуктивность L характеризует свойство участка цепи или катушки накапливать энергию магнитного поля. В реальной цепи индуктивностью обладают не только индуктивные катушки как элементы цепи, предназначенные для использования их индуктивности, но и провода, и выводы конденсаторов, и реостаты. В целях упрощения обычно считают, что энергия магнитного поля сосредотачивается только в катушках.

При протекании переменного тока i(t) через катушку индуктивности, состоящей из ω витков, возбуждается переменный магнитный поток Ф(t), который в соответствии с законом электромагнитной индукции наводит в ней же э.д.с. самоиндукции e_L = – ωdФ/dt = – Ldi/dt. Следовательно, индуктивность в цепи переменного тока влияет на величину протекающего тока как сопротивление. Соответствующая расчетная величина называется индуктивным сопротивлением и обозначается Х_L и измеряется так же, как и активное сопротивление — в Омах.

Чем выше частота переменного тока, тем больше эдс самоиндукции и тем больше индуктивное сопротивление X_L = ωL. Величина ω = 2πfL называется угловой (циклической) частотой.

В цепи постоянного тока в установившемся режиме индуктивность не влияет на режим работы цепи, так как э.д.с. самоиндукции равна нулю.

Поскольку э.д.с. самоиндукции возникает только при изменении тока, то и максимальные значения эдс наступают при максимальной скорости изменения тока в катушке, то есть при прохождении тока через нуль. Поэтому на участке цепи с индуктивностью эдс самоиндукции по времени отстает от тока на четверть периода или на π/2 электрических радиана. Напряжение на индуктивности, будучи противоположным э.д.с., наоборот, опережает ток на четверть периода или на π /2 электрических радиана. Если по катушке проходит ток, мгновенное значение которого то мгновенное значение напряжения на индуктивности

Когда напряжение, изменяясь синусоидально, достигает максимума, ток в это мгновение равен нулю. Если напряжение на зажимах элемента цепи опережает ток на π/2 радиана, то говорят, что такой элемент представляет собой идеальную катушку индуктивности и имеет только реактивное индуктивное сопротивление X_L. Это сопротивление учитывает реакцию электрической цепи на изменение магнитного поля в индуктивности и является линейной функцией частоты.

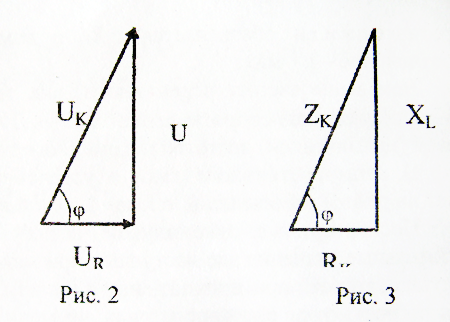

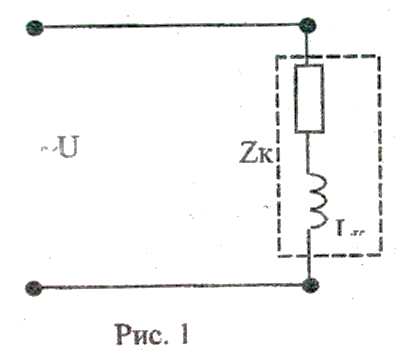

При включении в цепь переменного тока реальной катушки (рис.1), обладающей кроме индуктивности L и некоторым значением активного сопротивления R, ток отстает по фазе от напряжения на некоторый угол φ < π/2, который легко определяется из треугольника напряжений (рис.2): tg φ = U_L /U_R. Для такого участка электрической цепи уравнение на основании второго закона Кирхгофа имеет вид:

и = u_R + u_L= Ri + Ldi/dt.

В напряжении, подведенном к реальной катушке, условно можно выделить две составляющих: падение напряжения Ri на активном сопротивлении, обычно называемое активной составляющей приложенного напряжения, и напряжение на идеальной индуктивности u_L = Ldi/dt, называемое реактивной составляющей приложенного напряжения. Фазовые соотношения между этими составляющими, приложенным напряжением и протекаемым током обычно иллюстрируются векторной диаграммой для их действующих значений (рис.2). Из векторной диаграммы видно, что

где Z = U_M / I_M = U / I = – полное электрическое сопротивление реальной катушки. Из треугольника сопротивлений (рис.3) следует, что

R = Z cos φ, X_L = Z sin φ, φ = arctg X_L / R.

Закон Ома для цепи, по которой протекает переменный ток, записывается в виде I= U/Z.

Из рассмотренного следует важный вывод: активные и реактивные сопротивления в цепи переменного тока складываются в общем случае геометрически. Например, если у катушки R=3 Ом и Xl = 4 Ом, то Z = 5 Ом.

Емкость, измеряемая в фарадах (Ф), характеризует способность элемента электрической цепи или конденсатора накапливать энергию электрического поля. В реальной цепи емкость существует не только в конденсаторах, как элементах, предназначенных специально для использования их емкости, но и между проводниками, между витками катушек (межвитковая емкость), между проводом и землей или каркасом электротехнического устройства. Однако в схемах замещения принято, что емкостью обладают конденсаторы.

Ток, протекающий через конденсатор, можно определить, как скорость изменения заряда конденсатора Q:

где

Очевидно, что при постоянном напряжении dUc / dt = 0 т.е постоянный ток через конденсатор равен нулю.

При изменении напряжения на обкладках конденсатора можно считать, что через него протекает емкостной ток. Чем быстрее изменяется напряжение, тем больше емкостной ток.

Если приложить к конденсатору переменное синусоидальное напряжение, то через конденсатор потечет переменный синусоидальный ток, сдвинутый по фазе на π/2 по отношению к напряжению. Это происходит потому, что емкостной ток достигает максимального значения при максимальной скорости изменения напряжения, т.е. при прохождении напряжения через нуль. Ток при этом опережает напряжение по фазе на π/2. Если мгновенное значение тока, протекающего через конденсатор то мгновенное значение напряжения на нем

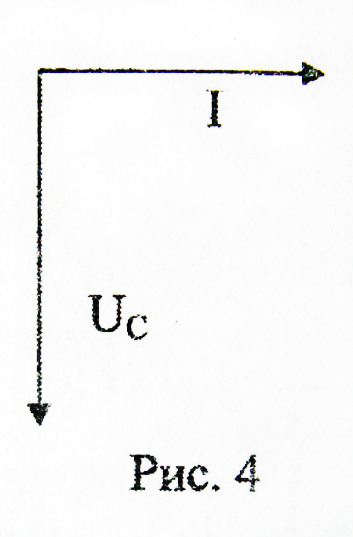

где Хс - реактивное емкостное сопротивление. Векторная диаграмма для участка электрической цепи, содержащей конденсатор, изображена на рис. 4.

Величина Х_с = 1/2πfС = 1 / ωС = U_Cm / I_m = U_c / I называется реактивным емкостным сопротивлением. Это сопротивление учитывает реакцию электрической цепи на изменение электрического поля в конденсаторе и является обратно пропорциональной функцией частоты.

Закон Ома для участка электрической цепи с конденсатором I= Uc / Хс, где I - действующее значение тока, протекающего через конденсатор, Uc — действующее значение напряжения на конденсаторе.

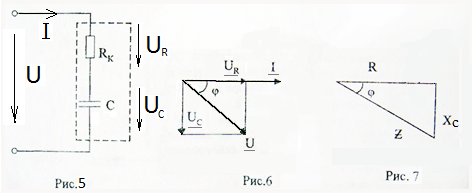

Электрическая цепь синусоидального переменного тока с последовательным соединением резистора и конденсатора с емкостным сопротивлением Хс (рис.5) описывается уравнением, записанным по второму закону Кирхгофа для мгновенных значений напряжений на этих элементах:

u_R + u_c = u

или в комплексной форме для векторов действующих значений этих напряжений UR + UC = U

Последнее соотношение говорит о том, что вектор действующего значения напряжения, приложенного к такой цепи, равен геометрической сумме векторов напряжений на отдельных её участках (рис.6)

Из анализа векторной диаграммы для такой цепи следует, что величина входного напряжения U:

,

Следовательно, действующее значение тока в этой цепи на основании закона Ома можно определить как

,

где – полное сопротивление цепи с последовательным соединением резистора и конденсатора, которое легко определяется из многоугольника сопротивлений (рис. 7).

Описание лабораторной работы

Объектом исследования является электрическая цепь с последовательным соединением: а). резистивного и индуктивного элементов и б). резистивного и емкостного элементов. Схемы приведены в протоколе испытаний.

Эта электрическая цепь собирается на наборной панели, которая служит для расположения на ней миниблоков в соответствии со схемой данной лабораторной работы. Миниблоки представляют собой отдельные элементы электрических цепей (резисторы и т.п.), помещённые в прозрачные корпуса, имеющие штыри для соединения с гнёздами на приборной панели. На этикетках миниблоков изображены условные обозначения элементов или упрощённые электрические схемы и их соединения, показано расположение выводов и приведены основные технические характеристики. Миниблоки хранятся в специальном контейнере.

Гнёзда на наборной панели соединены в узлы, поэтому часть соединений выполняется автоматически при установке миниблоков в гнёзда панели. Остальные соединения выполняются соединительными проводами и перемычками.

Для измерения тока в ветвях удаляется одна из перемычек и вместо неё в образовавшийся разрыв включается амперметр. Для измерения напряжений на элементах цепи параллельно рассматриваемому элементу включается вольтметр.

Источником питания служит генератор переменного напряжения, расположенный на центральной панели стенда - блока генератора напряжений.

Все генераторы панели включаются и выключаются общим выключателем "Сеть" и защищены от внутренних коротких замыканий плавким предохранителем с номинальным током 2А.

На лицевой панели блока также имеется переключатель напряжений специальной формы (в данной работе не используется).

Напряжение с выходных гнёзд генератора "~" и "0" подаётся на входные гнёзда собранной электрической цепи.

В качестве электроизмерительных приборов используются мультиметры, которые предназначены для измерения напряжений, токов, сопротивлений. Блок мультиметров расположен на панели 509.2. В нём установлены три серийно выпускаемых мультиметра МУ60. В блоке установлен источник питания мультиметров от сети с выключателем и предохранителем на 2 А. Включение мультиметра в работу производится с помощью красной кнопки на лицевой стороне прибора.

До включения мультиметра для измерения необходимо выполнить:

-выбор измеряемой величины: - V, ~V, - A, ~ A, Q;

-выбор диапазона измерений соответственно ожидаемому результату измерений;

-правильно присоединить входные гнёзда мультиметра к исследуемой цепи и предоставить схему для проверки преподавателю.

Индивидуальное задание на выполнение лабораторной работы

В процессе самостоятельной подготовки студенты обязаны:

а) изучить или повторить основные материалы по теме "Цепь с последовательным соединением резистивного, индуктивного и емкостного элементов в цепи переменного тока", которые отражают выполнение лабораторной работы, для чего необходимо использовать конспекты лекций и рекомендованные учебные пособия по следующим разделам:

• основные законы электрических цепей переменного тока;

• электрическая цепь переменного тока и её топология;

• резистивные, индуктивные и емкостные элементы в цепи переменного тока;

• анализ и расчёт электрической цепи переменного тока с одним источником электрической энергии;

б) подготовить бланк протокола испытаний, в соответствие с приложением. Схема электрической цепи должны быть выполнена в соответствии с ГОСТ на графические изображения электрических элементов. Определить, сколько и каких измерительных приборов необходимо для выполнения измерений токов и напряжений в исследуемой цепи.
