Розділ іі. Проектна частина
2.1. Постановка задачі
2.1.1. Характеристика задачі
Задача „Система Інтернет - банкінг” дозволяє здійснити наступні операції:
-
Оплата кредита;
-
Оплата мобільного оператора;
-
Оплата комунальних послуг;
-
Переказ грошей;
-
Оплата за інтернет.
З цих вище перелічених операцій для Проектування Інформаційних систем я вибрав дві операції:
-
Оплата кредиту;
-
Оплата мобільного оператора;
При розв’язанні задачі здійснюється керування наступними об’єктами: бухгалтерія, система банку, банківська картка клієнта.
Взаємозв’язок з іншими задачами можна прослідкувати на інформаційній моделі задачі [рис. 1].

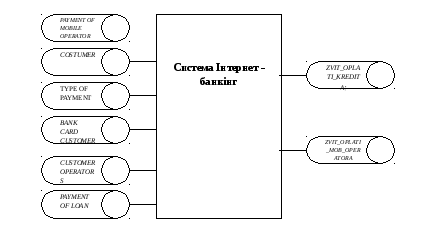

Рис 1. Інформаційна модель задачі
2.1.2. Вхідна інформація.
До вхідних повідомлень відносять документи, які використовуються для формування оперативних файлів бази даних; файли, що потрапляють на вхід задачі чи комплексу з інших задач та їх комплексів; документи та файли, які носять довідковий характер та можуть бути віднесені до умовно-постійної інформації.
Перелік і опис вхідних повідомлень наведено у табл. 2.1
Таблиця 1
Перелік та опис вхідних повідомлень.
Назва вхідного повідомлення |
Ідентифікатор |
Форма подання |
Термін і частота надходження |
|
Клієнт
|
COSTUMER |
Електронний Документ |
По мірі надходження |
|
Вид платежа
|
TYPE OF PAYMENT
|
Електронний Документ |
По мірі надходження |
|
Банківська картка клієнта
|
BANK CARD CUSTOMER |
Електронний Документ |
По мірі надходження |
|
Оператори |
OPERATORS |
Електронний Документ |
По мірі надходження |
|
Оплата мобільного оператра |
PAYMENT OF MOBILE OPERATOR |
Електронний Документ |
По мірі надходження |
|
Оплата кредита |
PAYMENT OF LOAN |
Електронний Документ |
По мірі надходження |
|
Оплата кредита має такі реквізити:
-
Код вида платежа;
-
Код кредиту. Це поле повинно містити цифри;
-
Назва кредиту;
-
Прізвище, Ім’я, По-батькові клієнта;
-
Паспортні дані(Серія,номер паспорта, ким виданий, дата видачі, індифікаційний код);
-
Місце народження і дата народження;
-
Адрес клієнта;
-
Телефон клієнта;
-
Дані банківської картки клієнта( № рахунку, CW2);
-
Дата;
-
Сума.
Оплата мобільного оператора має такі реквізити:
-
Код оператора;
-
Назва оператора;
-
Дані банківської картки клієнта( № рахунку, CW2);
-
Дата;
-
Сума.
Структура вхідних інформаційних масивів подана в додатку 1.
