МИНИСТЕРСТВО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

Государственный университет ­ учебно-научно-производственный комплекс

Кафедра: ”Городское строительство и архитектура”

Расчетно-графическая работа

по дисциплине

“Основания и фундаменты”

Выполнил студент: Калинина Э.А.

Группа: 31-УН

Принял: Колчин Я.Е.

Орел 2011 содержание

1. Исходные данные. 3

2. Анализ исходных данных по надфундаментной конструкции. 5

3.АНАЛИЗ ИНЖЕНЕРНО-ГЕОЛОГИЧЕСКИХ И ГИДРОГЕОЛОГИЧЕСКИХ УСЛОВИЙ ПЛОЩАДКИ СТРОИТЕЛЬСТВА. 7

5.рАСЧЕТ ФУНДАМЕНТА МЕЛКОГО ЗАЛОЖЕНИЯ. 11

5.1 ОПРЕДЕЛЕНИЕ ГЛУБИНЫ ЗАЛОЖЕНИЯ ФУНДАМЕНТА 11

5.2. Определение размеров подошвы фундамента мелкого заложения. 15

33

Рисунок 12- Расчет осадок свайного фундамента 33

Список использованной литературы 34

34

1. Исходные данные.

2. Анализ исходных данных по надфундаментной конструкции.

Проектируемый объект – ремонтный цех. Размеры здания в плане 36000х18000 мм. В здании запроектирован узкий подвал глубиной 2,0 метра.

Здание каркасное с несущими железобетонными колоннами.

1) высота сооружения в осях Б - Г - Н=13,500 м.

Фундаменты:

А) здания – отдельный под колонну.

Б) проектируемый - отдельный под колонну (Ф-2).

Здание чувствительно к неравномерным осадкам.

Предельно допустимые деформации согласно СниП 2.02.01 – 83:

Здание.	Относительная разность осадок, (S/L)	Крен	Максимальная осадка, Smax, см
Производственное здание с полным каркасом (железобетонным)	0,002	——	8

Усилия на верхнем обрезе фундамента Ф-2 занесены в таблицу 3.

Таблица 3. -Усилия на верхних обрезах фундаментов (основное сочетание нагрузок)

Номер фундамента	1-е сочетание			2-е сочетание
	Fv,II,кН	Fh,II,кН	My,II,кН*м	Fv,II,кН	Fh,II,кН	Mx,II,кН·м
2	750	8	10	910	8	12

Из двух сочетаний в таблице 2 для расчетов по второй группе предельных состояний в качестве расчетного выбираем 1-ое сочетание:

F_v,II = 910 кН

F_h,II = 8 кН

M_x,II = 12 кН·м.

Усилия на отметке подошвы фундамента (Nn) находят после определения предварительных размеров фундамента.

3.Анализ инженерно-геологических и гидрогеологических условий площадки строительства.

Площадка строительства находится в г. Орле (рисунок 4). Рельеф площадки спокойный, с небольшим уклоном.

Рисунок 4. - План строительной площадки

4. Физико-механические характеристики грунтов.

Для определения инженерно-геологических условий строительства на площадке были пробурены 3 скважины глубиной до 17,0 м (рисунок 2). При бурении выявлены следующие грунты:

1)насып.гр.-мощность колеблется от 0,3 до 0,4

2)культурный слой - мощность колеблется от 0,3 до 0,5 м;

3) суглинок желто-бурый- мощность слоя от 3,2 до 3,4 м;

4)глина бурая - мощность слоя колеблется от 1,9 до 2,0 м;

5)супесь зелено-бурая – мощность слоя от 3,2 до 3,5 м;

6) песок серо-бурый,ср.крупности,ср.плотности- мощность слоя колеблется от 3,9 до 4,0 м;

7)глина светло-бурая – мощность слоя от 1,4-2,0 м.

Залегание слоев согласное. Грунтовые воды обнаружены в пятом слое, в супесь,зелено-бурая. Отметка грунтовых вод 109,5 м. Геологические изыскания проводи­лись в период наибольшего уровня грунтовых вод. Возможно появление вер­ховодки и дальнейшее поднятие уровня грунтовых вод.

Возникновение новых геологических процессов (просадка, карст) в пери­од эксплуатации сооружения исключается.

На рисунке 4 показан план строительной площадки с привязкой здания. От­метка планировки DL=116,00 м, отметка чистого пола – 116,30 м.

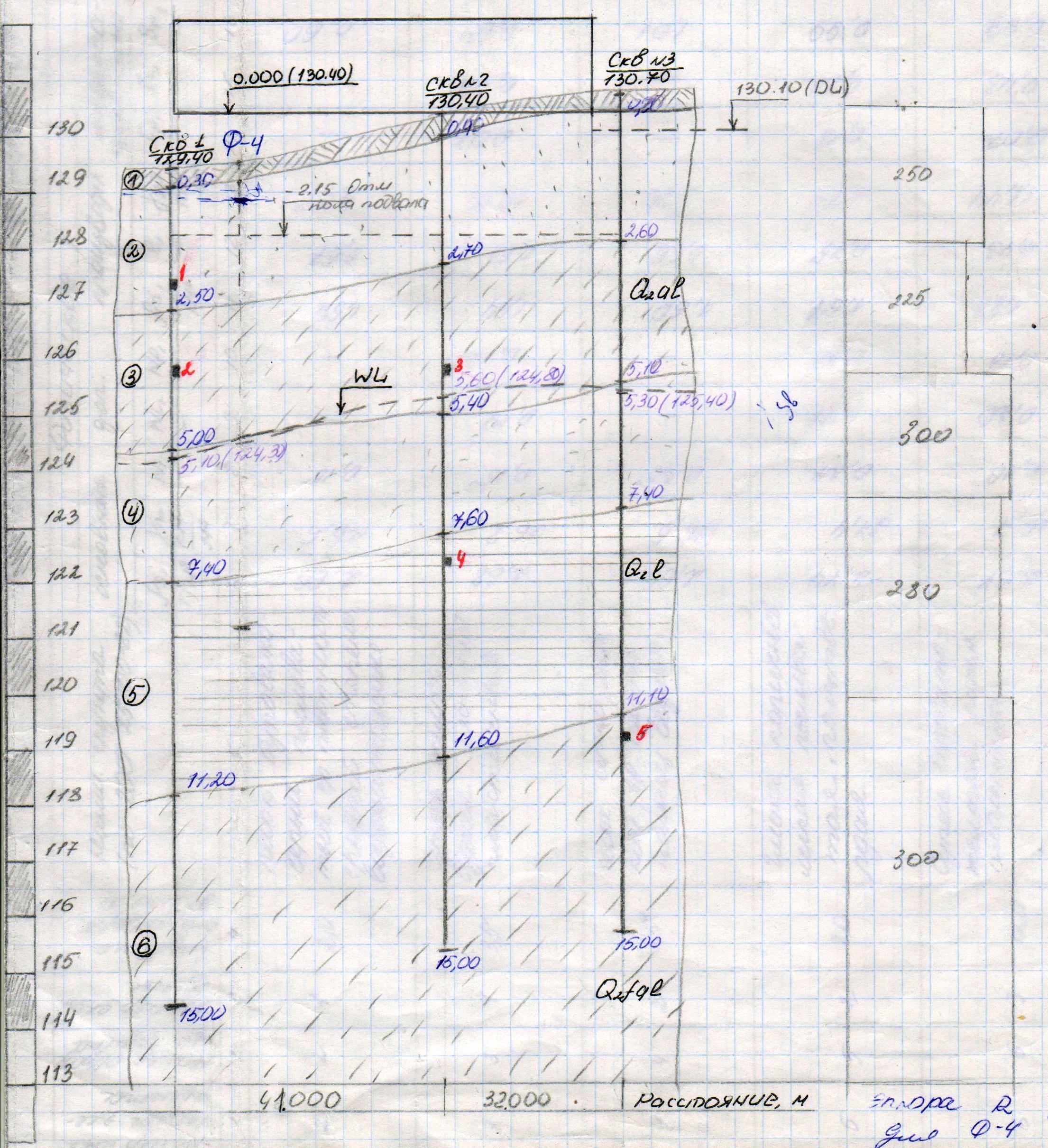

По геологическим колонкам (рисунок 3) строим геологический разрез и наносим на него вертикальные контуры подземной и наземной частей здания (рисунок 5).

Рисунок 5- Инженерно-геологический разрез

Результаты лабораторных определений характеристик грунтов приведены в таблице 2. Испытания проводились по 6 образцам, отобранным из 3-х скважин. По исходным характеристикам вычисляем недостающие физические характеристики. Результаты расчета приведены в таблице 4. В качестве примера рассмотрим расчет третьего (сверху) слоя (образец грунта №3).

1. Расчет физических характеристик:

кН/м²

кН/м³

кН/м²

где _w = 1,00 т/м³ – плотность воды

2. По ГОСТ 25100-95 определяем наименование грунта:

по I_P = 0,19– глина;

Полное наименование – глина бурая.

3. 3. Механические характеристики определим по СниП 2.02.01-83:

- модуль деформации Е=15 МПа (таблица 3, приложение 1);

- угол внутреннего трения и коэффициент сцепления =16, С=43 кПа (таблица 2, приложение 2);

- расчетное сопротивление R₀ =300кПа ( таблица 3, приложение З).

Таблица 4- Сводная таблица характеристик грунтов

№ инж-геол элем	№ образца грунта	№ скважины	Глуб. от пов.земл.	Наименование грунта (по ГОСТ 25100-82 )	Физические											Механические
					Основные			Дополнительные		Производные			Индексационные			Деформац	Прочностные
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20
1	1	1	0,7	Культурный слой		14,3
2	2	1	2,0	Суглинок желто-бурый	2,72	27,2	0,26	0,30	0,19	1,47	0,85	9,11	0,11	0,64	0,83	14	16	16	100
3	3	2	3,5	Глина бурая	2,72	27,2	0,25	0,31	0,20	1,49	0,83	9,21	0,11	0,46	0,82	15	16	43	300
4	4	2	5,0	Супесь зелено-бурая	2,74	27,4	0,30	0,42	0,23	1,45	0,89	9,02	0,19	0,37	0,92	7	18	8	250
5	5	3	7,0	Песок серо-бур,ср.крупности,ср.плотности	2,67	26,7	0,31	0,18	0,12	1,66	0,61	6,15	0,06	3,17	1,36	28	2	54	400
6	6	3	10,5	Глина светло-бурая	2,65	26,5	0,25	-	-	1,6	0,66	6,22	-	-	1,00	-	-	19	-
