Области и линии на sh -диаграмме
|
УКАЖИТЕ ПРАВИЛЬНЫЙ ОТВЕТ

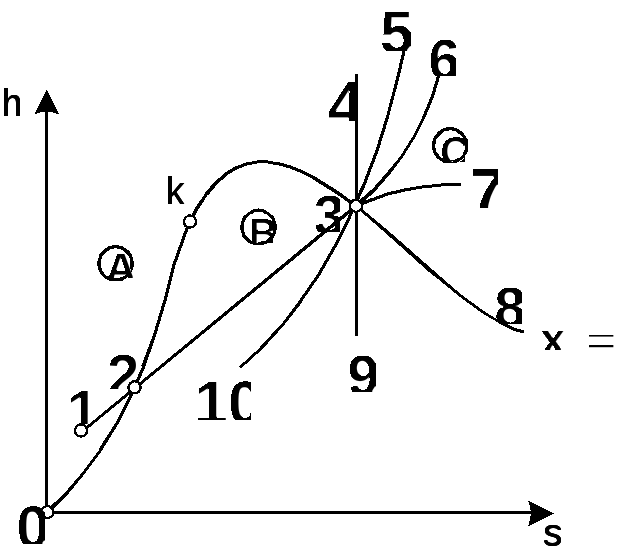

Какая линия на s-h диаграмме водяного пара является изотермой?
|
|
а) 2-3-6 |
|
б) 2-3-7 |
|
в) 5-3-10 |
|
г) 4-3-9 |
|
УКАЖИТЕ ПРАВИЛЬНЫЙ ОТВЕТ
Какая линия на s-h диаграмме водяного пара является изобарой?
|
|
а) 1-2-3 |
|
б) 2-3-7 |
|
в)2-3-6 |
|
г)5-3-10 |
|
УКАЖИТЕ ПРАВИЛЬНЫЙ ОТВЕТ
Какая линия на s-h диаграмме водяного пара является изохорой?
|
|
а)2-3-6 |
|
б)5-3-10 |
|
в) 2-3-7 |
|
г) 4-3-9 |
|
УКАЖИТЕ ПРАВИЛЬНЫЙ ОТВЕТ
Какая линия на s-h диаграмме водяного пара является адиабатой?
|
|
а)4-3-9 |
|
б)5-3-10 |
|
в)2-3-7 |
|
г) k-3-8 |
|
УКАЖИТЕ ПРАВИЛЬНЫЙ ОТВЕТ
Какая область или линия на s-h диаграмме водяного пара отражает состояние жидкости при температуре, равной температуре насыщения? |
|
а) 0-2-k |
|
б) k-3-8 |
|
в) 1-2-3 |
|
г) А |
|
УКАЖИТЕ ПРАВИЛЬНЫЙ ОТВЕТ
С какой линией в области влажного насыщенного пара на s-h диаграмме водяного пара совпадает изотерма и как эта линия еще называется?
|
|
а) 3-10, изохора |
|
б) 2-3, изобара |
|
в) 3-4, изохора |
|
г) 1-2, изобара |
|
УКАЖИТЕ ПРАВИЛЬНЫЙ ОТВЕТ
Какая область или линия на s-h диаграмме водяного пара отражает состояние влажного насыщенного пара?
|
|
а) 1-2 |
|
б) 3-7 |
|
в) А |
|
г) В |
|
УКАЖИТЕ ПРАВИЛЬНЫЙ ОТВЕТ
Какая область или на s-h диаграмме водяного пара отражает состояние сухого насыщенного пара?
|
|
а) 2-3-7 |
|
б) k-3-8 |
|
в) 2-3-6 |
|
г) В |
|
УКАЖИТЕ ПРАВИЛЬНЫЙ ОТВЕТ
Какая область или линия на s-h диаграмме водяного пара отражает состояние перегретого пара?
|
|
а) 2-3 |
|
б) 3-9 |
|
в) 3-8 |
|
г) С |
|
УКАЖИТЕ ПРАВИЛЬНЫЙ ОТВЕТ
Какая из кривых на s-h диаграмме водяного пара соответствует изохоре с меньшим удельным объёмом?
|
|
а) 9-7-10 |
|
б) 4-2-5 |
|
в) 1-2-3 |
|
г) 6-7-8 |
|
УКАЖИТЕ ПРАВИЛЬНЫЙ ОТВЕТ
Какая из кривых на s-h диаграмме водяного пара соответствует изобаре с большим давлением?
|
|
а) 1-2-3 |
|
б) 4-2-5 |
|
в) 6-7-8 |
|
г) 9-7-10 |
|
УКАЖИТЕ ПРАВИЛЬНЫЙ ОТВЕТ
Какая из кривых на s-h диаграмме водяного пара соответствует изобаре с меньшим давлением?
|
|
а) 1-2-3 |
|
б) 4-2-5 |
|
в) 6-7-8 |
|
г) 9-7-10 |
|
УКАЖИТЕ ПРАВИЛЬНЫЙ ОТВЕТ
Какая из кривых на s-h диаграмме водяного пара соответствует изохоре с большим удельным объемом?
|
|
а) 1-2-3 |
|
б) 4-2-5 |
|
в) 9-7-10 |
|
г) 6-7-8 |
