3. Создание сети на поле логической рабочей области
Вначале на рабочее поле программы переносятся необходимые компоненты схемы (рабочие станции, повторители, коммутаторы, маршрутизаторы).
Для этого необходимо выбрать тип требуемого устройства на панели Network Component Box и само устройство – Device-Type Selection Box.
Типы устройств:
End Devices (рабочие станции):
-
PC-PT (компьютер),
-
Server-PT (сервер),
-
Printer-PT (принтер).
Routers (маршрутизаторы):
-
2620XM,
-
2621XM,
-
Router-PT.
Switches (коммутаторы):
-
2950-24,
-
2950T,
-
Switch-PT,
-
Bridge-PT (мост).
Hubs (повторители):
-
Hub-PT (многопортовый повторитель),
-
Repeater-PT (двухпортовый повторитель).
Wireless Devices (беспроводные устройства):
-
AccessPoint-PT (точка входа).
Connections (соединители):
-
Default (по умолчанию),
-
Console (консоль, для соединений PC-switch, PC-router),
-
Copper Straight-through (медный, для связи устройств разных слоев),
-
Copper Cross-over (медный, для связи устройств из одного слоя),
-
Fiber (оптоволокно),
-
Phone (используется для соединения по модему),
-
Serial DCE,
-
Serial DTE,

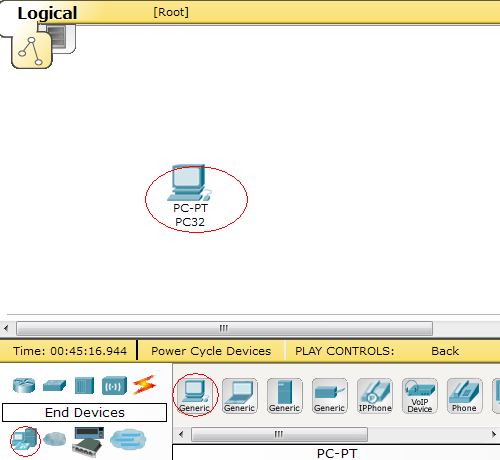

Например, чтобы разместить на рабочей области компьютер, необходимо выбрать тип устройства End Devices, устройство PC-PT:
На закладке Config свойств элемента можно изменить отображаемое название вместо заданного по умолчанию:
Размещение устройств на рабочем поле Packet Tracer:
17 рабочих станций (включая 1 сервер) – End Devices->PC-PT, Server-PT,
3 повторителя – Hubs->Repeater,
12 коммутаторов – Switches->Switch-PT, 2950-24,
4 маршрутизатора – Routers->Router-PT.
Элементы сети на логической рабочей области Packet Tracer:
После того, как устройства перенесены на рабочее поле, они соединяются кабелем – оптоволокном либо медным. В случае если для данного оборудования не хватает какого-либо порта (например, для оптоволокна), можно самостоятельно подключить этот модуль к устройству (предварительно отключив его от питания), или выбрать другой вариант оборудования на панели устройств.
Packet Tracer 4.0 поддерживает широкий ряд кабелей для создания сети (Copper Straight-through, Copper Cross-over, Serial DCE and DTE, Fiber, Phone, Console). Каждый кабельный тип может быть соединен только с определенными типами интерфейса. Ниже рассмотрены основные типы соединителей:
Тип кабеля |
Описание |
Copper Straight-through (медный) |
Стандартное средство Ethernet для соединений между устройствами, которые принадлежат к различным уровням сетевой архитектуры (например, hub to router, switch to PC, router to hub, и т.д.). Может подсоединяться к портам следующих типов: 10 Mbps Copper (Ethernet), 100 Mbps Copper (Fast Ethernet), and 1000 Mbps Copper (Gigabit Ethernet). |
Copper Cross-over (медный) |
Кабель типа Ethernet для соединений между устройствами, которые принадлежат к одному уровню (например, hub to hub, PC to PC, PC to printer, и т.д.). Может подсоединяться к портам следующих типов: 10 Mbps Copper (Ethernet), 100 Mbps Copper (Fast Ethernet), и 1000 Mbps Copper (Gigabit Ethernet). |
Fiber (оптоволокно) |
Оптоволокно используется для осуществления связей между портами такого же типа (100 Mbps or 1000 Mbps). |
Далее рабочим станциям (компьютерам и серверу) назначаются ip-адреса, также должны быть настроены маршрутизаторы (назначены ip-адреса для каждого интерфейса, добавлены адреса сетей в таблицу маршрутизации). После назначения интерфейсов маршрутизаторов необходимо активировать данный порт.
Определение ip-адреса для компьютера PC1 (маска назначена по умолчанию):

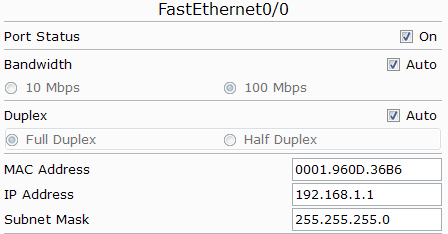

Настройка интерфейса 0/0 маршрутизатора rt0:
аналогично FastEthernet1/0:
Таблица маршрутизации rt0:
После этого, исходя из того, что адреса интерфейсов маршрутизаторов уже назначены, для каждого компьютера указывается шлюз (Gateway), т.е. ip-адрес, по которому будет передаваться пакет в случае, если он принадлежит к другой подсети. Этим адресом является адрес порта маршрутизатора, подключенного к данной подсети. Для всех узлов подсети адрес шлюза один и тот же.
Например, чтобы назначить Gateway для PC0, надо посмотреть, какой ip-адрес у порта маршрутизатора, идущего на подсеть с PC0, это 192.168.1.1:
Модель созданной топологии сети:
