II Земляные работы

1. Рытье траншей экскаватором.

Разработка грунта производится экскаваторами. Экскаваторы бывают двух видов:

-одноковшовые

-многоковшовые.

Одноковшовые экскаваторы бывают на пневматическом ходу и на гусеничном ходу.

Одноковшовые – универсальная машина, т.к. имеет сменное рабочее оборудование-ковш:

-прямая лопата (на себя - у ковша имеется открывающееся днище)

-под себя

-ковш драглайн

-грейдер (ковш состоит из двух половинок - для переноски сыпучих грунтов)

Ковшовое оборудование:

-клик-баба – применяется при разработке мерзлых грунтов при рытье котлованов

-мар – для сноса старых домов

-копер – для забивки железобетонных свай

Много ковшовые экскаваторы бывают двух типов:

-роторные – на гусеничном ходу

-цепные

Среди роторных экскаваторов есть экскаватор типа БТР (бронетанковый траншейный роторный) на базе среднего танка Т-54, Т-55.

Цепные экскаваторы – по своим габаритам значительно меньше роторных, очень часто участвуют при прокладке газопровода в городах.

2. Рытье приямков котлована под врезку.

Рытье приямков для сварки неповоротных стыков плетей между собой производят путем расши­рения и углубления траншеи, вырытой экскаватором. Для сварки неповоротных стыков приямки роют глубиной 70 см (от низа трубы до дна приямка), длинной 1,5 м и шириной 1,2 м.

3. Подчистка дна траншеи.

Подчистка дна траншеи производится после рытья траншеи экскаватором, т.к. в этом случае не создается ровного дна. Подчистка дна траншеи обычно производится вручную. После чего произво­дится проверка отметок дна траншеи при помощи нивелиров или визирками

Курсовой проект специальность 270111	лист
	12

III Монтажные работы

1.Установка инвентарных пешеходных мостов

Временные пешеходные мосты устанавливают на переходах траншеи через тротуар, проезжие части и местах движения пешеходов и автотранспорта. Используют металлические и деревянные мосты.

2.Укладка газопровода.

Укладка газопровода производится 2мя способами:

-непрерывной нитью

-секциями (трубами) Средняя длина трубы около 10 метров.

Укладка газопровода непрерывной нитью.

1)В городе или в полевых условиях укладка газопровода производится 2мя или 3мя трубо­укладчиками:

3 трубоукладчика поднимают газопровод на высоту 1-1.2 м

3й трубоукладчик свою часть газопровода передвигает к центру траншеи и опускает её на дно. Стрелу 3его трубоукладчика отцепляют, и он переезжает на новое место сзади 1го тру­боукладчика на 10 метров. 1й трубоукладчик передвигается вперед на 30-40 метров, затем работу 3его трубоукладчика производит 2й трубоукладчик.

2) с помощью лебедок.

1я лебёдка поднимает газопровод на высоту, чтобы было удобно вынуть из под газопро­вода лежни-брусья, затем опускает на 1/3 глубины траншеи. Потом приступает к работе 2я лебёдка. Когда 1я лебёдка опустит газопровод на 2/3 глубины, а 2я – на 1/3 глубины траншеи, вступает в работу 3я лебёдка. Когда 1я лебёдка опустит газопровод на дно траншеи, то её от­цепляют и переставляют вперед на расстояние 30 – 40 м, при этом 2я лебёдка опустит газо­провод на 2/3 глубины, а 3я – на 1/3 глубины траншеи и т.д.

Укладка газопровода секциями.

1)В городских условиях производится 2мя кранами.

2 автокрана поднимают секцию на высоту 1 – 1.2 м и передвигаются одновременно к центру траншеи, а затем опускают на дно.

2)укладка газопровода отдельными секциями при помощи козел с талями:

2е козел одновременно приподнимают секцию труб на высоту, чтобы было удобно вынуть из под газопро­вода лежни-брусья, затем 2е козел одновременно опускают секцию труб на дно траншеи.

Курсовой проект специальность 270111	лист
	13

3. Установка гидрозатвора.

Гидрозатворы являются отключающим устройством, устанавливаемым на подземных газопроводах. Гидрозатвор представляет собой стальную трубу с дном и с герметически закрывающейся крышкой и двумя ответвлениями.

Установка гидрозатвора происходит в следующем порядке:

1.Отрывается котлован.

2. Готовится основание для установки гидрозатвора.

3. Гидрозатвор приваривается к газопроводу, после чего на него наносится усиленная изоляция.

4.Устанавливаются стояки, которые выносятся наружу

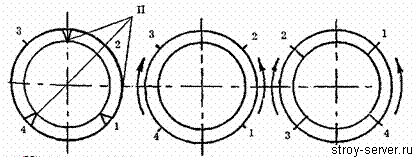

4. Сварка неповоротных стыков.

Неповоротные стыки сваривают путём наложения отдельных слоёв шва.

1й слой: весь стык проваривают обратноступенчатым швом, при этом замок первого слоя располагают в верхней точке трубы.

2й слой: шов заваривают сверху вниз, а замок смещают от верхней точки.

Сварку можно проводить поочередно с каждой стороны или с двух сторон одновременно.

3й слой варят как и 2ой, только замок смещают в другую сторону.
