Лабораторная работа № 46 «определение удельного заряда электрона»
Заведующий кафедрой ЕНиОТД
профессор, к.т.н. Даутов А.И.
Составил: старший преподаватель
Корниенко Л.М.
г. Кумертау
2009
Определение удельного заряда электрона
Приборы и принадлежности:
1. Кенотрон типа 2Ц2С на подставке
2. Соленоид
3. Амперметр на 2 А
4. Миллиамперметр на 150 мА
5. Вольтметр на 300 В
6. Амперметр на 5 А
7. Реостат 10000 Ом
8. Реостат 10 Ом
9. Реостат 100 Ом
10. Реостат 30 Ом
Цель работы:
Определение удельного заряда электрона методом магнетрона
Краткая теория:
Непосредственное
измерение массы электрона представляет
значительную трудность в виду её малости.
Значительно легче определить удельный
заряд электрона, т.е. отношение величины
заряда к массе
,
а по величине заряда
и удельное заряду можно найти массу
электрона. Для определения
могут применяться различные методы. В
данной работе применён так называемый
метод магнетрона.
Магнетрон представляет
собой двухэлектродную электронную
лампу (диск) с цилиндрическим катодом
и коаксиальным с ним цилиндрическим
анодом. Лампа помещена в однородное
магнитное поле, готовые силовые линии
индукции которого вектора
направлены параллельно образующим
электродов.

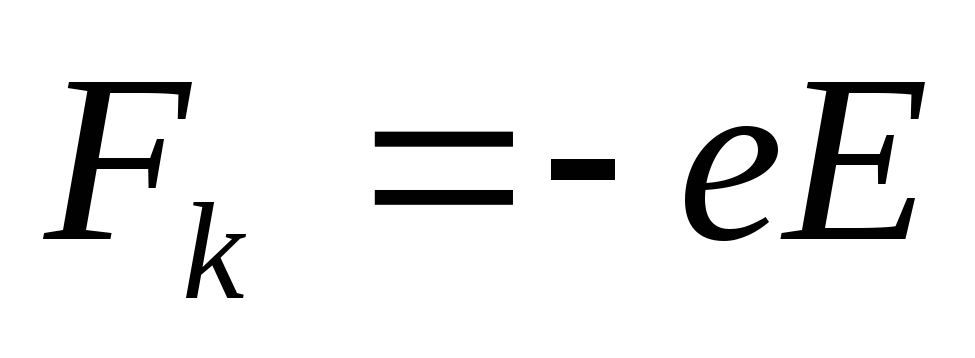

Катод нагревает нить накала и испускает (эмитирует) электроны. Если к электродам подключить источник питания (“+” - к аноду, “-“ - к катоду), то в промежутке между электродами образуется электрическое поле, линии, напряжённости которого будут направлены по радиусу от анода к катоду. При этом на электроны со стороны электрического поля будет действовать сила:
,
где
- заряд электрона
- вектор напряженности
электрического поля
знак “-” – показывает, что заряд электрона – отрицательный
Изменение кинетической
энергии электрона при его движении под
действием силы
может быть
найдено по формуле:
,
где
(1)
и
- разность потенциалов начальной и
конечной точек пути
и
-
начальная и конечная скорости электрона

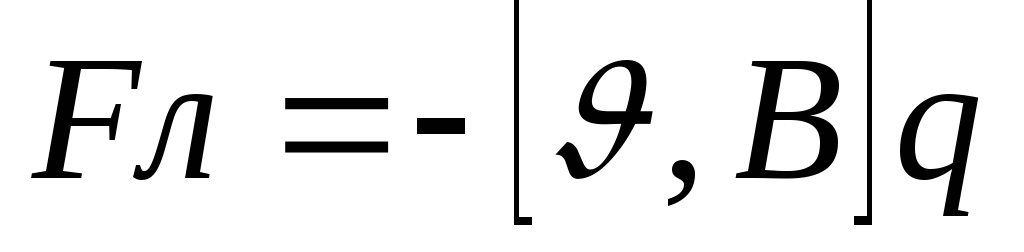

На электрон, движущийся в магнитном поле, действует сила Лоренца, искривляющая траекторию его движения. Величина и направление силы Лоренца определяется формулой:
,
где
(2)
Fл - вектор силы Лоренца
- вектор скорости
В - вектор магнитной индукции
На рис.2 показано
поперечное сечение магнетрона, A
и B
- радиусы катода и анода (соответственно).
К электродам приложена разность
потенциалов Iа.
Магнитное поле направлено перпендикулярно
чертежу к читателю. На движущийся
электрон в точке С
действуют силы
и Fл.
Сила
направлена вдоль радиуса к аноду. Сила
Fл,
согласно формуле (2), перпендикулярна
вектору скорости электрона
и вектору индукции магнитного поля В.
Направление сил
и Fл
показано на рис.2. Так как обе силы лежат
в плоскости чертежа, движение электрона
происходит по плоской спирали переменного
радиуса кривизны, зависящего от скорости
движения электрона.

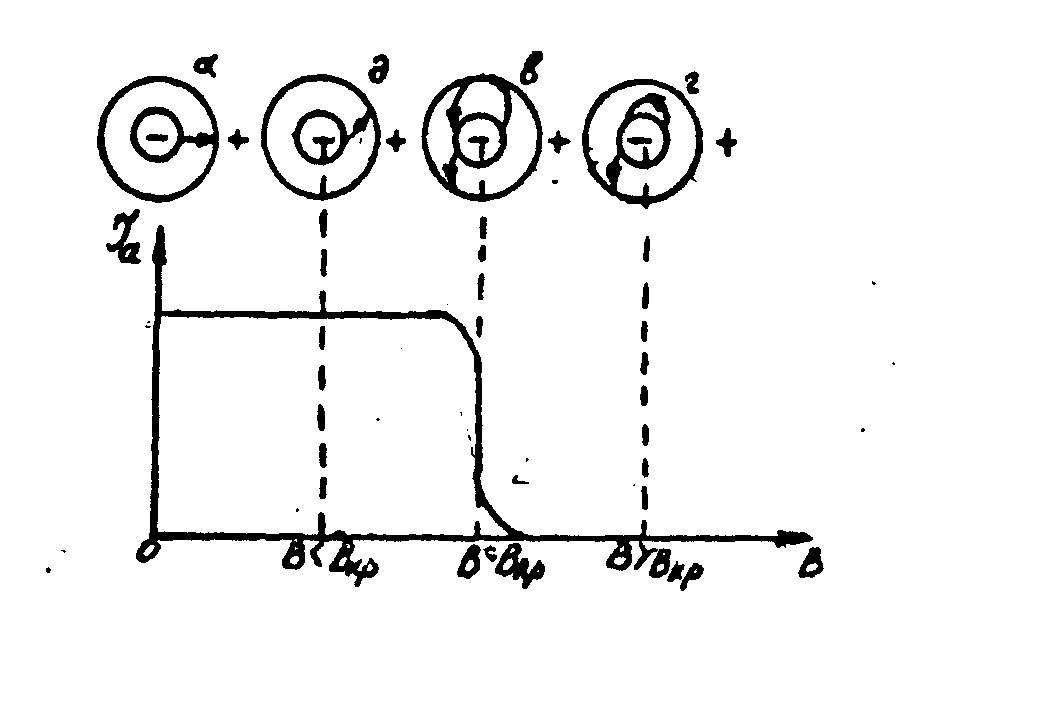

Рис. 2
Для упрощения задачи
будем считать, что начальная скорость
электрона у катода
.
При В=О
на электрон действует сила
,
движение электрона (с учетом Iа=0)
будет прямолинейным вдоль радиуса (рис.
За).
При этом все электроны, эмитируемые
катодом, будут достигать анода, создавая
анодный ток Iа.
При В>О
на электрон, кроме силы
,
будет действовать сила Лоренца Fл,
искривляющая траекторию движения
электрона. Если В
мала, кривизна траектории будет мала,
и все электроны будут достигать анода
(рис. 3б).
Рис. 3
