РЕДУКТОР ОДНОСТУПІНЧАСТИЙ

ЦИЛІНДРИЧНИЙ КОСОЗУБИЙ

Пояснювальна записка

до розрахунково-графічної роботи

з навчальної дисципліни «Деталі машин»

РГР 5.05050302.03.14.1.ПЗ

2011

Зміст

1. Підбір електродвигуна і кінематичний розрахунок урухомника . 3

2. Розрахунок передачі 4

   0. 2.1.Вибір допустимих напружень 4

   0. 2.2.Проектний розрахунок передачі 5

   1. 2.3.Перевірочний розрахунок передачі на контактну витривалість 6

   2. 2.4.Зусилля, які виникають в передачі 6

   3. 2.5.Перевірочний розрахунок на загальну витривалість . 6

3. Розрахунок деталей та вузлів передачі 8

   0. 3.1.Попередній розрахунок валів передачі 8

   1. 3.2.Конструктивні розміри елементів передачі 9

   2. 3.3.Конструктивні розміри кришки і корпуса редуктора 9

   3. 3.4.Перший етап ескізної компоновки 10

   4. 3.5.Підбір шпонок 11

   5.

1 Підбір електродвигуна і кінематичний розрахунок електропривода

По табл. 1.1 [1] приймаємо:

ККД пари циліндричних зубчатих коліс ₁ = 0.98

коефіцієнт враховуючий витрати пари підшипників кочення ₂ = 0.99

ККД відкритої ланцюгової передачі ₃ = 0.92

ККД враховуючий витрати в опорах вала приводного барабана ₄ = 0.99

Загальний ККД привода

 = _1*₂²_*_3*₄ = 0.98*0.99² *0.92*0.99 = 0.875

Потужність на валу барабана

Р_б = F_л* V_л = 8,5*0,9 = 7,65 кВТ

Потужність електродвигуна

Р_вим = Р_б/ = 7,65/0.875 = 8,74 кВТ

Кутова швидкість барабана

W_б = 2* V_л/ D_б = 2*0,9/0.32 = 5,6 рад/с

Частота обертів барабана

n_б = 30*W_б / = 30*5,6/ 3.14 = 53,5 об/хв

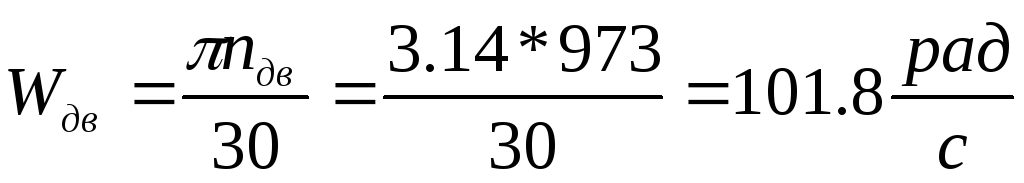

В табл. П1 (див. додаток)[1] по вимогам потужності Р_вим = 8,2 кВТ з врахуванням можливості привода, складеного із циліндричного редуктора і ланцюгової (див. 1.3 розд. I. [1]) можливі значення передаточних відношень для циліндричного зубчатого редуктора І_р = 3  6 і для ланцюгової передачі І_л = 3  6; І_заг = І_р*І_л = 9  36 вибираємо двигун трьохфазний короткозамкнений серії 4А, закритий, обдуваємий, з синхронною частотою обертів 1000 об/хв 4А160S6У3, з параметрами Р_дв = 11 кВт і ковзанням S = 2.7% (ГОСТ 19523 - 81). Номінальна частота обертів n_дв = 1000 - 27 = 973 об/хв, а кутова швидкість

Перевіряємо загальне передаточне відношення

що можна визнати дійсним, так як воно знаходиться між 9 і 36 (більше значення приймати не рекомендують).

Передаточні числа складових урухомника можна прийняти: для редуктора по ГОСТ 2185 - 66 (див. с.36 [1]) U_p = 5, для ланцюгової передачі U_ц = 18,17/5=3,63

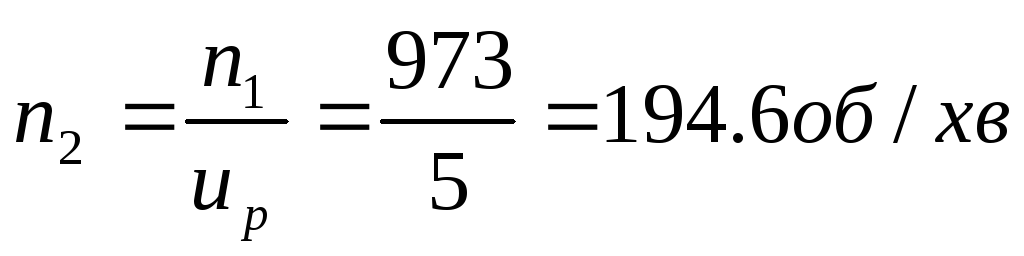

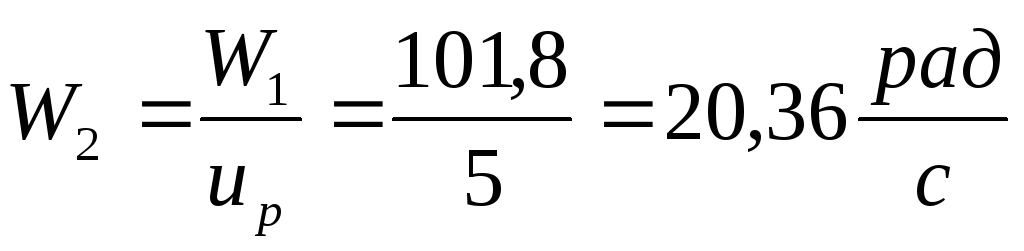

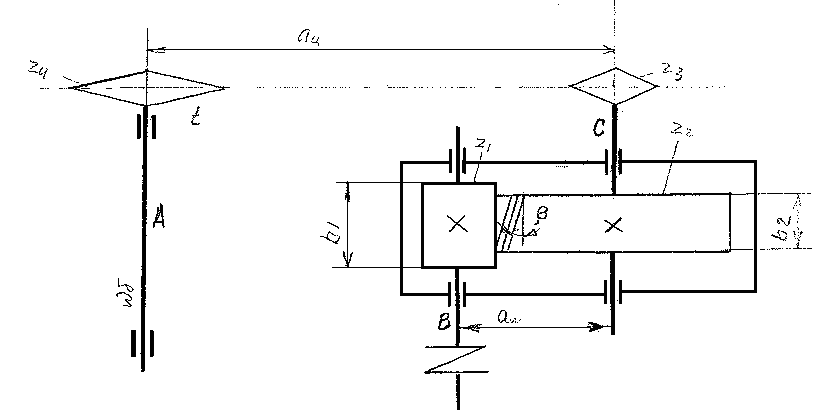

Частоти обертів і кутові швидкості валів редуктора і приводного барабана:

Вал В	n1 = nдв = 973 об/хв	W1 = Wдв = 101,8 рад/с
Вал С
Вал А	nб = 53,5 об/хв	Wб = 5,6 рад/с

Обертові моменти :

на валу шестерні

на валу колеса

T₂ = T₁u_p = 85*10³*5 = 425*10³ Нмм

2 Розрахунок передачі

2.1 Вибір допустимих напружень

Оскільки в завданні немає особливих вимог у відношенні габаритів передачі, вибираємо матеріали із середніми механічними характеристиками (див. роз. III, табл. 3.3 [1]):

для шестерні – Сталь40Х, термічна обробка - покращення, твердість НВ1-245;

для колеса Сталь40Х, але твердість на 30 одиниць нижча НВ2-215.

Допустимі контактні напруження (формула 3.9 [1])

, де

- границя контактної витривалості при базовому числі циклів.

По табл. 3.2 розд. III [1] для вуглецевих сталей з твердістю поверхні зубців менше НВ 350 і термічною обробкою (покращення)

КHL - коефіцієнт довговічності при числі циклів навантаження більше базового приймаємо КHL =1 ; коефіцієнт безпечності [SH]=1.10.

Для косозубих розрахункове допустиме контактне напруження по формулі (3.10) роз. III [1] ;

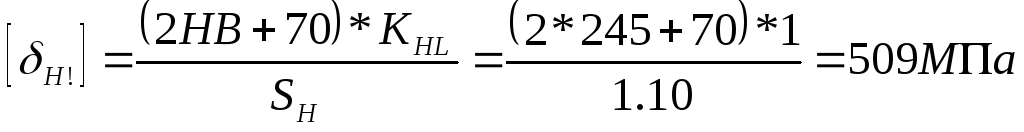

Для шестерні

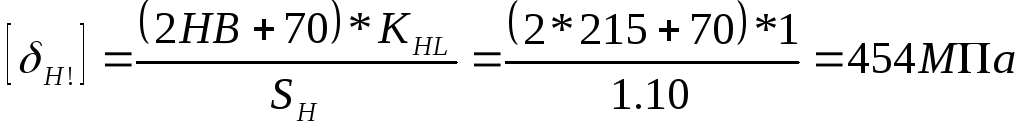

для колеса
