Нижегородский Государственный Технический Университет

им. Р.Е. Алексеева

Кафедра “Электроэнергетика и электроснабжение”

Лабораторная работа №8 «Изучение реле времени и низковольтных комплектных устройств»

Вариант 57

Выполнил: ст. гр. 07-ЭЭС

Хавролев С.А.

Проверил: Гардин А.И.

Петров А.А.

Н. Новгород

2010

Цель работы:

1. Изучение принципа действия, назначения и конструкции реле времени, использующие различные способы замедления.

б) Изучение технических характеристик реле времени.

Лабораторная часть.

Общие сведения о реле времени

При работе схем защиты и автоматики часто требуется создать выдержку времени между срабатыванием двух или нескольких аппара­тов. При автоматизации производственных процессов также может возникнуть необходимость производить операции в определенной вре­менной последовательности.

Для создания выдержки времени при включении или отключении электрических цепей служат реле времени.

У реле времени можно выделить три различные по функциональ­ному назначению основные части:

1. воспринимающая часть, которая обеспечивает реагирование реле при поступлении управляющего сигнала;

2. замедляющая часть, обеспечивающая заданную выдержку времени с момента подачи управляющего сигнала на воспринимающую часть;

3. исполнительная часть, осуществляющая скачкообразное изменение выходного сигнала.

Реле по принципу получения заданной выдержки времени можно разделить на четыре группы:

1. реле времени с электромагнитным замедлением движения якоря;

2. реле времени с механическими способами замедления срабатыва­ния (для этой цепи используются часовые механизмы, механизмы с пневматическим замедлением, а также с применением микроэлек­тродвигателей);

3. реле времени с электрическими способами замедления;

4. электронные реле времени.

Реле времени с электромагнитным замедлением движения якоря используются для создания выдержек времени от долей до нескольких секунд.

В реле времени с механическими замедлителями для достиже­ния небольших выдержек времени (до 10…15 с) наиболее широко применяются часовые механизмы. При необходимости получения боль­ших выдержек времени до нескольких минут могут быть использованы пневматические способы замедления.

В реле времени с выдержкой времени до десятков минут и часов в качестве привода использует­ся электродвигатель, а в качестве замедляющего механизма - ре­дуктор. Для замедления до секунды может быть использовано соб­ственное время срабатывания реле с использованием электрических способов создания выдержек времени.

С помощью электронных реле времени можно реализовать выдержки времени от сотых долей секунды до нескольких часов и су­ток.

Реле времени программное, тип ВС-10-31УХЛ4 220В 50 Гц:

Реле времени ВС-10 исполняются на номинальные напряжения 12, 127 и 220 в.В качестве привода в реле применен синхронный электродвигатель. Выдержка времени создается с помощью специального редуктора.. Реле четко срабатывает при напряжении, равном 0,85 UB.

Технические характеристики

Диапазон выдержек времени			5-180 с
Диапазон питающих напряжений переменного тока			220 В
Диапазон коммутируемых напряжений постоянного тока			220 В
Время возврата реле составляет не более			0,8 сек.
Потребляемая мощность реле	электродвигателя	15 ВА
	электромагнита	6 ВА
Разрывная мощность контактов при напряжении 220 В			80 вт в цепи постоянного тока с индуктивной нагрузкой и 750 ва в цепи переменного тока. Длительно допустимый ток 10 а.
Максимально допустимая частота включений не более			300 в час

Реле выдерживает не более 300 тыс. срабатываний и надежно работает в диапазоне температур окружающего воздуха от +10 до 35° С, при относительной влажности не выше 80%.

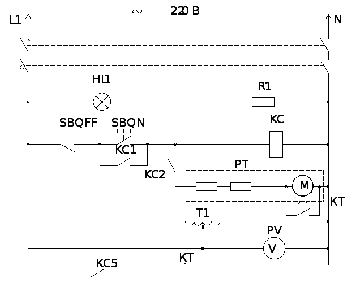

Схема испытания

сек. сек сек сек

сек сек сек. сек

Реле времени, тип РВ-245УХЛ4:

Реле времени предназначены для использования в схемах релейной защиты на постоянном (серии РВ 100) и переменном оперативном (серии РВ 200) токе в качестве вспомогательного элемента для получения регулируемой выдержки времени.

Условия эксплуатации

Климатическое исполнение и категория размещения по ГОСТ 15150-69 - УХЛ4, O4;

Реле предназначены для работы в следующих условиях: температура окружающего воздуха - от - 40 °С до + 55 °С; внешние воздействующие факторы для группы механического исполнения М39 по ГОСТ 17516.1-90, при этом реле должны быть также устойчивыми к воздействию многократных ударов с ускорением 3 g; высота над уровнем моря не более 2000 м.

Технические данные

Абсолютная величина разброса времени срабатывания реле не превосходит:

0,06 с - в реле с пределами уставок от 0,1 до 1,3 с;

0,12 с - в реле с пределами уставок от 0,25 до 3,5 с;

0,34 с - в реле с пределами уставок от 0,5 до 9 с;

1,0 с - в реле с пределами уставок от 1 до 20 с.

Время срабатывания контакта мгновенного действия не более 0,08 с.

Время возврата подвижных частей в исходное положение не более 0,15 с.

Время замкнутого состояния скользящих контактов (при срабатывании реле) находится в пределах:

0,05-0,12 с - в реле с пределами уставок от 0,1 до 1,3 с;

0,1-0,4 с - в реле с пределами уставок от 0,25 до 3,5 с;

0,25-0,75 с - в реле с пределами уставок от 0,5 до 9 с;

0,6-1,6 с - в реле с пределами уставок от 1 до 20 с.

Контакты реле (кроме скользящего) способны коммутировать электрическую нагрузку при напряжении от 24 до 250 В, мощностью:

100 Вт при токе не более 1А - в цепи постоянного тока с индуктивной нагрузкой (t = 0,005 с);

400 ВА при токе не более 5А - в цепи переменного тока (cos φ = 0,4) или 500 ВА (cos φ = 0,5).

Скользящие контакты могут замыкать цепи постоянного или переменного тока с указанной выше соответствующей мощностью.

В замкнутом состоянии срабатывающие с выдержкой времени контакты реле допускают длительное протекание по ним тока до 5А, контакты мгновенного действия - тока до 3А.

Механизм реле выдерживает 5000 срабатываний на максимальной уставке времени срабатывания без повреждений при отсутствии нагрузки на контактах, в том числе 2000 срабатываний с электрической нагрузкой на контактах.

Габаритные размеры не более 67 х 128 х 110 мм.

Масса реле - не более 1,5 кг, масса выпрямительного устройства типа ВУ 200 - не более 0,5 кг.

Конструкция

Механизм реле встроен в прямоугольный корпус, состоящий из цоколя и кожуха

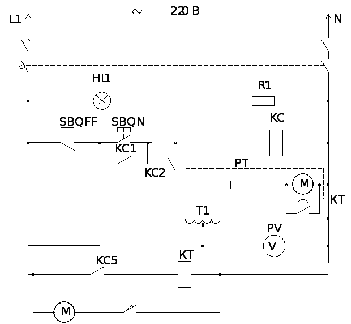

Схема испытания

сек. сек. сек. сек.

сек. сек. сек. сек.

Реле времени, тип РП-252:

Реле промежуточные предназначены для применения в качестве вспомогательных реле в цепях постоянного тока в следующих случаях:

когда требуется создание выдержки времени при срабатывании (реле типа РП 251);

когда требуется выдержка времени при отпускании (реле типа РП 252);

когда требуется действие реле от напряжения и удерживания от тока (реле типов РП 253 и РП 255) либо действие реле от тока и удерживание от напряжения (реле типа РП 254).

Реле типа РП 254 работает с выдержкой времени на отключение, а реле типа РП 253 может срабатывать с замедлением либо без замедления на включение.

Технические характеристики

Номинальное напряжение,В	24, 48, 110, 220
Количество контактов	5
Выдержка времени на отпускание, с	min неболее 0,05, max не менее-1,1+0,3
Напряжение срабатывания, % Uном	70
Напряжение возврата, % Uном, не менее	min -1,max -5
Обмотки реле выдерживают напряжение	1,1 Uном (длительно)
Коммутационная способность контактов реле при напряжении от 24 до 250 В	в цепи постоянного тока (t < =0,02 с и токе до 2 А)-100 Вт,в цепи переменного тока (cos j > =0,5 и токе до 5А)-500ВА
Механическая износостойкость, циклы ВО	6300
Коммутационная износостойкость, циклы ВО	1000
Габаритные размеры не более	67х128х170 мм
Масса не более	1,6 кг

Условия эксплуатации

Климатическое исполнение и категория размещения по ГОСТ15150-69-УХЛ4, О4. Реле предназначены для работы в следующих условиях: температура окружающего воздуха - от - 40° С до - 55° С; вибрационные нагрузки в диапазоне частот от 10 до 100 Гц с максимальным ускорением 0,25 g.

Конструкция

Реле размещены в унифицированных корпусах. Конструкция обеспечивает безопасность обслуживания в соответствии с ГОСТ12.2.007.6-75. По способу защиты человека от поражения электрическим током устройство соответствует классу 0 по ГОСТ12.2.007.0-75.

(на замыкание)

Воздушный зазор между якорем и сердечником отсутствует:

сек.

сек.

сек.

В данном опыте зазор не имеет значение.

(на размыкание)

С зазором: сек. сек. сек.

Без зазора: сек. сек. сек.

Реле времени, тип РВП-72:

Управление - подача питания

Контакты - 1з+1р с выдержкой времени

Технические характеристики

Диапазоны выдержек времени	0.4…180с
Ном. напряжение пит. (переменный ток) , В	12,24,36,110,115,127,220,230,240,380,400,415,440,500,550,660
Количество пневматических приставок	1
Начало отсчета выдержки времени	после замыкания контакта управления
Коммутируемый ток, А	16
Потребляемая мощность, Вт	30
Время возврата реле, с, не более	0.4
Время подготовки реле, с, не более	2.0
Габаритные размеры, мм	180х105х72
Масса, не более кг	1.2

Схема испытания

сек. сек. сек.

сек. сек. сек.

сек. сек. сек.

Изучение низковольтных комплектных устройств
