1.4. Определение объёмов работ при монтаже сборного перекрытия

1.4.1. Определение количества плит перекрытий.

Рисунок 5. Схема раскладки плит перекрытия

Заполнение спецификации сборных элементов

Таблица 1. Спецификация сборных элементов

№№ пп	Наименование и Условное обозначение конструкций	Марка конструкции	Кол. Шт	Геометрические размеры ,м			Масса,т
				l	b	h	одного	Всех
1	2	3	4	5	6	7	8	9
1	Многопустотная плита перекрытия П1	ПК60.15-8	10	6	1.5	0.22	2.8	28
2	Многопустотная плита перекрытия П2	ПК60.12-8	2	6	1.2	0.22	2,1	4,2
			∑=12

1.4.2. Объём работ по заливке швов плит перекрытий (рисунок 5).

; м³

Где - длина продольных швов, l₁=5.7 м

- длина поперечных швов, l₂=59.8 м

Соответственно:

L_шв =5,7+59,8=65,5м - общая длина швов.

1.5. Предварительный выбор методов производства работ.

Учитывая, что разрабатываемый грунт – суглинок, , работы выполняются летом, УГВ выше дна котловона, принимаем для рассмотрения следующий вариант.

Разработку котлована производим одноковшовым экскаватором обратная лопата с гидравлическим приводом с работой в транспорт. Транспортирование грунта в карьер производим автосамосвалами. Перемещение грунта для обратной засыпки пазух – бульдозером. Засыпку грунта подсыпки под полы – краном с грейферным ковшом. Разработку недобора и засыпку дна – вручную. Разравнивание грунта обратной засыпки пазух и подсыпки под полы – вручную. Уплотнение грунта пазух и подсыпки под полы – электротрамбовкой(возле фундамента) и подвесной вибротрамбовкой(остальной грунт).

1.6. Разработка мероприятий по защите выемок от подземных вод

1.6.1 Расчет водопонизительной системы из легких иглофильтровых установок.

1.Устанавливаем водопонизительные установки.

Т.к. К=1, а глубина водопонижения не превышает 6 м, то для водопонижения

принимаем ЛИУ-6Б. Разрабатываем план размещения коллектора и иглофильтров. Длина прямых участков коллектора не >5.25 м. Максимальная длина коллектора на одну установку не >105 м. Минимальное приближение коллектора к бровке котлована 1м.

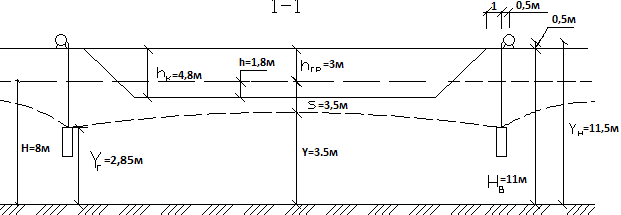

Рисунок 6. Расчетная схема (план-разрез)

2.Определяем требуемую величину понижения угв:

S=h_гр+e+0,5 , где h-расстояние от УГВ до дна котлована;

е-величина капилярного поднятия УГВ;

где К – коэффициент фильтрации грунта,

S=3+1+0,5=3,5м

3. Определяем напор в расчетной точке:

где Н – мощность водоносного слоя, Н=8м

4.Определяем приведенный радиус водопонизительной системы:

где F-площадь контура, ограниченного иглофильтрами, м²

м

4.Определяем радиус влияния системы иглофильтров:

5.Определяем приток воды к водопонизительной системе:

где m-средняя мощность водоносного слоя

м

6.Определяем требуемое количество водопонизительных установок:

, где -периметр контура, ограниченный всасывающим коллектором

-предельная длина коллектора, приходящаяся на одну установку, рис.6,5[4]

Принимаем N=2 шт

7.Определяем приток воды к одной установке:

8.Определяем требуемое количество иглофильтров на одну установку и приток воды к одному иглофильтру:

,

где 2G-шаг иглофильтра.

Найдем n и q при различном шаге иглофильтра:

при 2G=0,75

при 2G=1,5

при 2G=2,25

при 2G=3

11.Определяем превышение уровня воды над водоупором при различном шаге иглофильтра:

где -коэффициент фильтрации грунта у иглофильтра

=

-расстояние от оси насоса до водоупора

-вакуумметрическая высота всасывания насоса(=6)

- коэффициент, зависящий от срока службы установке на объекте =0,3

- коэффициент потерь напора во всасывающей системе при 2G=0,75 =3,4

при 2G=1,5 =3,6

при 2G=2,25 =3,9

при 2G=3 =4,1
