60. Физическая среда технологии Ethernet.

Fast Ethernet – спецификация IEЕЕ 802.3 u официально принятая 26 октября 1995 года определяет стандарт протокола канального уровня для сетей работающих при использовании как медного, так и волоконно-оптического кабеля со скоростью 100Мб/с. Новая спецификация является наследницей стандарта Ethernet IEЕЕ 802.3, используя такой же формат кадра, механизм доступа к среде CSMA/CD и топологию звезда. Эволюция коснулась нескольких элементов конфигурации средств физического уровня, что позволило увеличить пропускную способность, включая типы применяемого кабеля, длину сегментов и количество концентраторов.

Структура Fast Ethernet

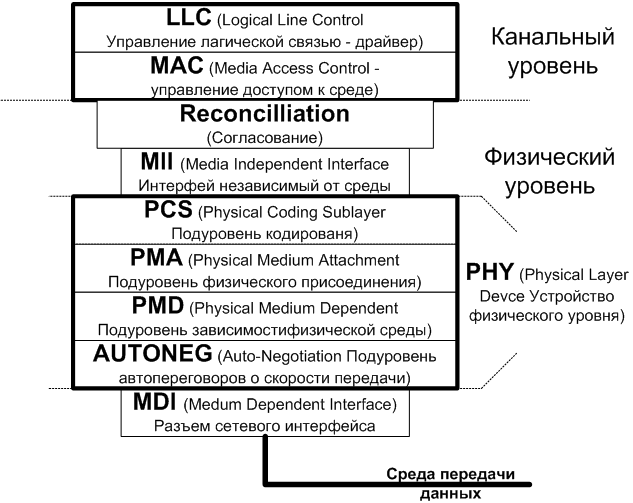

Чтобы лучше понять работу и разобраться во взаимодействии элементов Fast Ethernet обратимся к рисунку:

Существующие стандарты:

100BASE-T (включает в себя стандарты 100BASE-TX, 100BASE-T4 и 100BASE-T2).

100BASE-TX, IEEE 802.3u (развитие стандарта 100BASE-T)

100BASE-T4

100BASE-T2

100BASE-SX

100BASE-FX

100BASE-FX WDM

61. Физическая среда технологии Ethernet.

На рисунке показана структура уровней Gigabit Ethernet. Как и в стандарте Fast Ethernet, в Gigabit Ethernet не существует универсальной схемы кодирования сигнала, которая была бы идеальной для всех физических интерфейсов - так, с одной стороны, для стандартов 1000Base-LX/SX/CX используется кодирование 8B/10B, а с другой стороны, для стандарта 1000Base-T используется специальный расширенный линейный код TX/T2. Функцию кодирования выполняет подуровень кодирования PCS, размещенный ниже среданезависимого интерфейса GMII.

GMII интерфейс.

Среданезависимый интерфейс GMII (gigabit media independent interface) обеспечивает взаимодействие между уровнем MAC и физическим уровнем. GMII интерфейс является расширением интерфейса MII и может поддерживать скорости 10, 100 и 1000 Мбит/с. Он имеет отдельные 8 битные приемник и передатчик, и может поддерживать как полудуплексный, так и дуплексный режимы. Кроме этого, GMII интерфейс несет один сигнал, обеспечивающий синхронизацию (clock signal), и два сигнала состояния линии - первый (в состоянии ON) указывает наличие несущей, а второй (в состоянии ON) говорит об отсутствии коллизий - и еще несколько других сигнальных каналов и питание. Трансиверный модуль, охватывающий физический уровень и обеспечивающий один из физических средазависимых интерфейсов, может подключать например к коммутатору Gigabit Ethernet посредством GMII интерфейса.

Существующие стандарты:

1000BASE-T, IEEE 802.3ab

1000BASE-TX

1000BASE-X

1000BASE-SX, IEEE 802.3z

1000BASE-LX, IEEE 802.3z

1000BASE-CX

1000BASE-LH (Long Haul)

62. Виды электромагнитных волн. Распространение.

Электромагнитное излучение (электромагнитные волны) — распространяющееся в пространстве возмущение (изменение состояния) электромагнитного поля (то есть, взаимодействующих друг с другом электрического и магнитного полей).

Среди электромагнитных полей вообще, порожденных электрическими зарядами и их движением, принято относить собственно к излучению ту часть переменных электромагнитных полей, которая способна распространяться наиболее далеко от своих источников — движущихся зарядов, затухая наиболее медленно с расстоянием.

К электромагнитному излучению относятся радиоволны (начиная со сверхдлинных), инфракрасное излучение, видимый свет, ультрафиолетовое, рентгеновское и жесткое (гамма-)излучение.

Электромагнитное излучение способно распространяться в вакууме (пространстве, свободном от вещества), но в ряде случаев достаточно хорошо распространяется и в пространстве, заполненном веществом (несколько изменяя при этом свое поведение).

Основными характеристиками электромагнитного излучения принято считать частоту, длину волны и поляризацию.

Название диапазона		Длины волн, λ	Частоты, ν	Источники
Радиоволны	Сверхдлинные	более 10 км	менее 30 кГц	Атмосферные явления. Переменные токи в проводниках и электронных потоках (колебательные контуры).
	Длинные	10 км — 1 км	30 кГц — 300 кГц
	Средние	1 км — 100 м	300 кГц — 3 МГц
	Короткие	100 м — 10 м	3 МГц — 30 МГц
	Ультракороткие	10 м — 1 мм	30 МГц — 300 ГГц
Инфракрасное излучение		1 мм — 780 нм	300 ГГц — 429 ТГц	Излучение молекул и атомов при тепловых и электрических воздействиях.
Видимое (оптическое) излучение		780—380 нм	429 ТГц — 750 ТГц
Ультрафиолетовое		380 — 10 нм	7,5×1014 Гц — 3×1016 Гц	Излучение атомов под воздействием ускоренных электронов.
Рентгеновские		10 — 5×10−3 нм	3×1016 — 6×1019 Гц	Атомные процессы при воздействии ускоренных заряженных частиц.
Гамма		менее 5×10−3 нм	более 6×1019 Гц	Ядерные и космические процессы, радиоактивный распад.
