2. Выбор оптимальных типов резервуаров
Для хранения нефтепродуктов наиболее часто используются резервуары с понтоном, это связано с небольшими потерями продукта от испарения и относительно невысокой стоимостью данного вида резервуара, кроме того, местом расположение нефтебазы является город Омск, где наблюдается большая ветровая и снеговая нагрузка, следовательно резервуары с плавающей крышей так же отпадают.
1. Определение расчетной вместимости (емкости) резервуарного парка для каждой марки нефтепродукта.
С учетом коэффициентов использования емкости резервуара, приведенных в таблице 4, норма запаса является расчетной вместимостью (емкостью) резервуарного парка (резервуара) для каждой марки (сорта) нефтепродукта, которая определяется по формуле:
,
(2)
где:
-
расчетная вместимость (емкость)
резервуарного парка (резервуара) для
i-го
нефтепродукта, м3;
Vi - норма запаса i-го нефтепродукта на расчетный период, м3;
- коэффициент использования емкости резервуара, принимается по таблице 4.
Таблица 4.
|
Емкость резервуара |
Коэффициент использования емкости в зависимости от типа |
||
|
|
без понтона |
с понтоном |
с плавающей крышей |
|
До 5000 м3 вкл. |
0,85 |
0,81 |
0,80 |
|
от 10000 до 30000 м3 |
0,88 |
0,84 |
0,83 |
а)
=75297
м3
б)
=82142
м3
в)
=88988
м3
Окончательно принимаем для нефти резервуары с понтоном типа РВС-20000 (4шт); для керосина резервуары с понтоном типа РВС-20000 (5шт) и для мазута М-100 резервуары с понтоном типа РВС-20000 (5шт).
3. Компоновка резервуарного парка
Компоновка резервуарного парка и расчет высоты обвалования производится в соответствии с требованиями, изложенными с СНиП 2.11.03-93.
Резервуары следует размещать группами. Склады нефти и нефтепродуктов в зависимости от их общей вместимости и максимального объема одного резервуара подразделяются по категориям согласно СНиП 2.11.03-93:
1) Общая вместимость склада свыше 100000 м3. Максимальный объем одного резервуара не оговаривается.
2) Общая вместимость склада от 20000 до 100000 м3 включительно. Максимальный объем резервуара не оговаривается.
В нашем случае общая вместимость склада составляет:
Определим расстояние между резервуарами:
Расстояние между стенками РВС, располагаемых в одной группе, должно быть для резервуаров с понтоном – 0,75D, но не более 30м.
Следовательно, расстояние между РВС, предназначенными для хранения нефти составляет:
С учетом толщины стенки принимаем расстояние между резервуарами 30м.
Расстояние между РВС, предназначенными для хранения керосина:
С учетом толщины стенки принимаем расстояние между резервуарами 30м.
Расстояние между РВС, предназначенными для хранения мазута М-100:
С учетом толщины стенки принимаем расстояние между резервуарами 30м.
По периметру группы наземных резервуаров необходимо предусматривать замкнутое земляное обвалование шириной поверху не менее 0,5 м или
ограждающую стену из негорючих материалов, рассчитанных на гидростатическое давление разлившейся жидкости. Высота обвалования или ограждающей стенки группы резервуаров должна быть на 0,2 м выше уровня рас-
четного объема разлившейся жидкости, но не менее 1,5 м для резервуаров объемом 10000 м3 и более.
Расстояние между стенками ближайших резервуаров, расположенных в соседних группах, должно быть: объемом 20 000 м3 и более – 60 м.
Расстояние от стенок резервуаров до подошвы внутренних откосов обвалования следует принимать не менее 3 м от резервуаров объемом до 10000 м3 и 6м – от резервуаров объемом 10000 м3 и более.

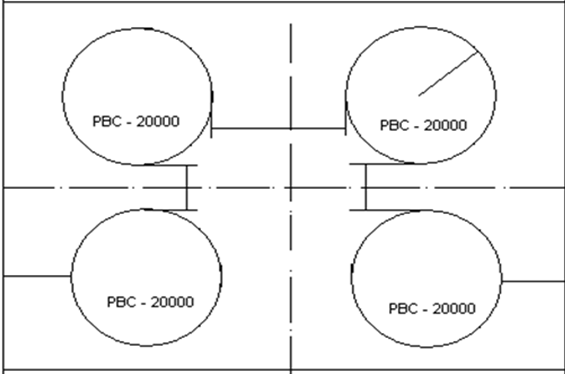

Рис. 1 Схема расположения группы резервуаров с нефтью.

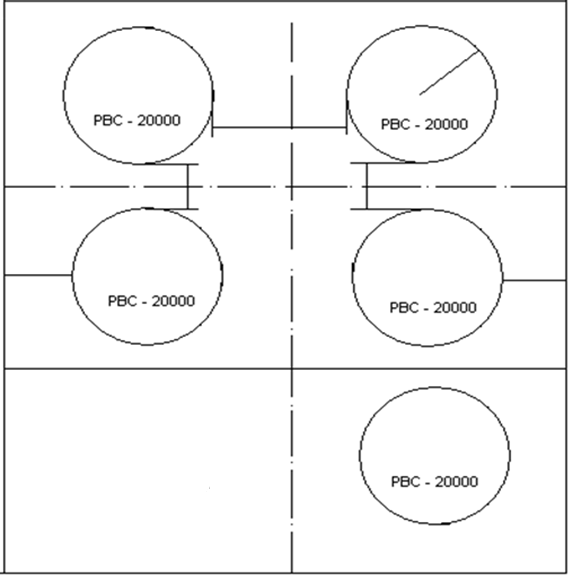

Рис. 2 Схема расположения группы резервуаров с керосином.
Рис. 3 Схема расположения группы резервуаров с мазутом М-100.
Размеры обвалования для группы резервуаров с нефтью: 127,8м на 127,8м.
Размеры обвалования для группы резервуаров с керосином: 127,8м на 197,7 м.
Размеры обвалования для группы резервуаров с мазутом М-100: 127,8м на 197,7 м.
