Поверка главного условия
Условие. Ось цилиндрического уровня (СС1) (рис. и визирная ось зрительной трубы (001) должны быть в параллельных отвесных и горизонтальных плоскостях (рис. 2.3).
Выполнение. Влияние непараллельности отвесных плоскостей, в которых находятся ось цилиндрического уровня и визирная ось трубы, на точность нивелирования IV класса и технического столь незначительно, что эту часть поверки не производят.
Поверку второй части главного условия производят чаще всего нивелированием «вперед».
Для этого выбирают и закрепляют колышками, или костылями на ровной местности две точки А и В на расстоянии 50 – 70 м друг от друга (рис. 2.4).
Рис. 2.4 Схема поверки главного условия
Нивелир устанавливают в створе линии АВ на расстоянии от т. А, несколько большем (более 2 м) минимального расстояния визирования (точка 1) и снимают отсчеты а1 и в1 по черной стороне рейки, установленной в точках А и В. Затем снимают отсчеты а2 и в2 с точки 2 стояния нивелира, расположенной в створе АВ вблизи т. В.
Вычисляют два превышения:
(2.1)
которые должны быть равны, если выполняется главное условие.

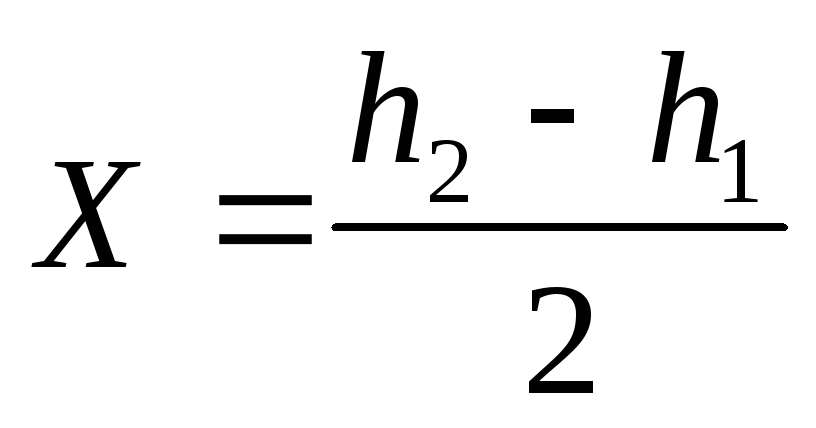

Несоблюдение условия характеризуется величиной:
или углом
(2.2)
где ρ”=206265
Допуск. Угол i при нивелировании IV класса должен быть в пределах цены деления цилиндрического уровня – 15˝ , а это значит, что при d=50 + 70 м величина x допустима до ± 4 мм.
Исправление. Для устранения ошибки при помощи элевационного винта наводят среднюю нить на правильный отсчет а΄2=а2-x (с учетом знака x). При этом изображения концов цилиндрического уровня разойдутся. Действуя вертикальными исправительными винтами уровня, которые находятся под защитной пластиной в углублении корпуса нивелира слева от окуляра зрительной трубы, точно совмещают их.
После исправления поверку обязательно повторяют.
-
Техническое нивелирование
Существует два способа геометрического нивелирования: вперед и из середины. При нивелировании способом из середины (рис. 2.5) нивелир устанавливают между точками А и В, не обязательно в створе с этими точками, но с условием примерного равенства расстояний от нивелира до реек, называемым равенством плеч. Расстояния могут быть определены шагами или по нитяному дальномеру зрительной трубы, также как при определении расстояний с использованием теодолита (см. п. 1.8). Оптимальное расстояние между рейками – 200 м.
Отсчеты по двусторонним рейкам проводят в такой последовательности (по средней нити):
-
отсчет по черной стороне задней рейки (точка А);
-
отсчет по черней стороне передней рейки (точка В);
-
отсчет по красней стороне передней рейки (точка В);
-
отсчет по красной стороне задней рейки (точка А).
Точка установки нивелира называется станцией. На каждой станции отсчеты заносятся в журнал нивелирования и выполняются контрольные расчеты (табл. 2.1). Вычисляют разности отсчетов (разности пяток рейки) по красной и черной сторонам рейки. Они не должны отличаться от заранее определенного значения (рейки обычно делают с разностью пяток 4587 или 4787) этой разности больше, чем на 3мм. Затем вычисляют оба превышения (по черной и красной сторонам). Разность их не должна быть более 5 мм.
После контрольных вычислений на станции нивелир (вместе со штативом) можно снять и перенести на следующую станцию; задний речник переходит на переднюю последующую точку, а передний остается на месте, затем порядок действий повторяется.
