3.2 Реверсивный магнитный пускатель

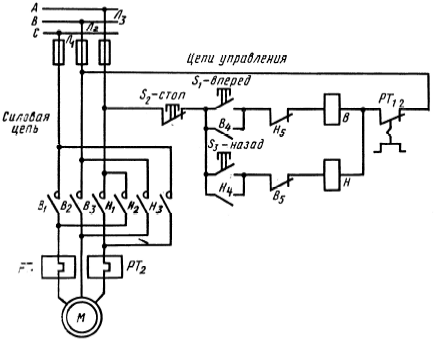

Рисунок 7. Схема управления двигателем с помощью реверсивного магнитного пускателя

Реверсирование двигателя или изменение напряжения вращения ро­тора доcтигается изменением направления вращения магнитного поля статора. Для этого необходимо поменять местами две фазы питающего напряжения, что и выполняет реверсивный магнитный пускатель (рис. 7).

Реверсивный магнитный пускатель состоит из двух нереверсивных, которые питают двигатель со сменой фаз С и А относительно друг друга и имеют общую кнопку «Стоп». Условившись, что кнопка S1 - ­«Вперед», а кнопка S3 - «Назад», разберем обе цепи управления «Вперед» и «Назад», так как состав силовой цепи понятен из схемы рис. 1.

Цепь управления «Вперед» - фаза А, замкнутая кнопка S2, ра­зомкнутые кнопка Sl и контакт В4, замкнутый контакт Н5, обмотка контактора В, контакт PT12 тепло­вого реле, фаза В.

Цепь управления «Назад»­ - фаза А, замкнутая кнопка S2, ра­зомкнутые кнопка S3 и контакт Н4, замкнутый контакт В5, обмотка контактора Н, контакт PT12 тепло­вого реле, фаза В.

Отличие обеих цепей управле­ния от ранее рассмотренной в схе­ме нереверсивного магнитного пус­кателя только в наличии замкнутых контактов Н5 и В5.

Рисунок 8. Упрощенная схема контактора­ цепи управления «Вперед» реверсивного магнитного пуска­теля

На рис. 8 приведена упрощенная схема контактора­ цепи управления «Вперед» реверсивного магнитного пуска­теля, где 1 - неподвижная часть магнитопровода; 2 – подвижная часть. Рассматривая эту схему применительно к схеме контактора нереверсивного магнитного пускателя рис. 1, заметим, что при за­мыкании контактов B1, В2, В3, В4 (работа двигателя «Вперед») контакт В5 (находится в другой цепи) размыкается, разрывая цепь управления «Назад», не позволяя пустить двигатель «Назад», т. е. в другую сторону при работе двигателя «Вперед». Аналогичную роль выполняет контакт Н5 контактopa H, размыкая цепь управления «Вперед» при работе двигателя «Назад».

4. Порядок проведения работы.

1. По методической разработке и имеющейся в лаборатории аппаратуре изучить устройство автоматических выключателей.

2. Составить краткий конспект.

3. Подготовить ответы на контрольные вопросы

4. Выполнение лабораторной работы рекомендуется вести в следующем порядке:

• Ознакомится с методическим указанием, изучить темы по рекомендуе­мой литературе;

• Пользуясь методической разработкой, ознакомится с материалом в объеме контрольных вопросов;

• На стендах в лаборатории ознакомится с конструкцией автоматических выключателей.

4. Cписок литературы.

1. Родштейн Л.А «Электрические аппараты» -Л.: Энергоиздат. 1981 - 304с.

2. Таев ИС. «Электрические аппараты управления» - М: Высшая Школа 1984-247с.

3. Чунихин А.А. «Электрические аппараты» - М: Энергоатомиздат. 1988-720с.
