2.2 Примеры и технические характеристики впускаемых в промышленности вакуумных контакторов.
2.2.1 Контактор вакуумный кв-1

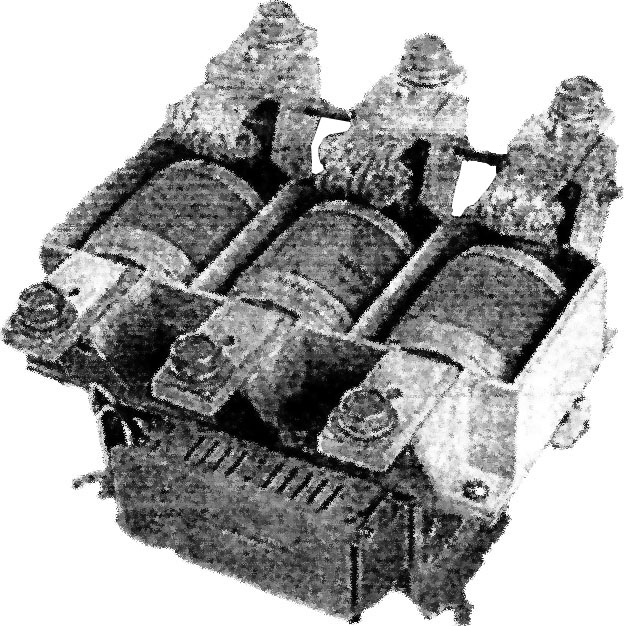

Рисунок 12 - Вакуумный контактор КВ-1
ТУ 3426-016-00213703-95 (ЛГИЕ 644535.001 ТУ) Семейство вакуумных контакторов КВ-1 открывает новые перспективы в области производства низковольтных коммутационных установок напряжением до 1000В и на номинальные токи до 630А. Вследствие того, что коммутация происходит в герметично закрытой вакуумной камере, обеспечивается высокая безопасность обслуживающего персонала, увеличивается износостойкость контактов, уменьшаются габариты, масса, потребляемая мощность, снижаются эксплуатационные расходы и потери от аварийных простоев. Размыкание контактных элементов в вакуумной камере приводит в действие дуговой разряд в парах металла. Через эту плазму в парах металла протекает переменный (синусоидальный) ток. В момент прохождения синусоиды через ноль прекращается выделение паров металла с поверхности контактов. Электрическая дуга гаснет, и токопроводящий металлический пар в течение нескольких микросекунд конденсируется. Время горения дуги составляет не более половины периода частоты питающей сети при любых нагрузках и дуга гаснет, при токах близких к нулю, что резко снижает перенапряжения при отключении нагрузки до 0,2–0,6 Uн. Контакторы предназначены для использования в пускателях, станциях управления для коммутации токов включения и отключения асинхронных электродвигателей с короткозамкнутым ротором и других приемников электроэнергии, в системах дистанционного управления электроприводами. Основные области применения - металлургическая, горнорудная, нефтегазовая, городской и железнодорожный транспорт и другие отрасли промышленности с тяжёлыми режимами работы электроприводов.
Контакторы серии КВ-1 полностью заменяют контакторы КТ6000 на токи до 400А.
Вакуумные контакторы серии КВ-1, это:
-
отсутствие открытой электрической дуги;
-
высокая безопасность персонала;
-
большое число операций коммутации токов короткого замыкания и расчетных токов;
-
высокая надежность и эксплуатационная безопасность;
-
контакты не требуют технического обслуживания
Основные технические характеристики
Контакторы выпускаются на номинальные токи 160, 250, 400 А с двумя или тремя замыкающими главными контактами на номинальное напряжение до 1140 В переменного тока на частоты 50 (60) Гц с включающими катушками, цепи управления 24, 50, 75, 110, 220 В постоянного тока и 127, 220, 380В переменного тока с питанием через выпрямительный блок или блок форсировки. Контактор имеет два блока вспомогательных контактов - левый и правый с 1 "3" и 1 "Р" контактами. Контакты вспомогательной цепи в режиме нормальных коммутаций рассчитаны на напряжения от 6 до 220 В постоянного и от 6 до 380 В переменного тока частотой 50 Гц мощностью до 400 ВА и токи от 1 до 4 А. Режим работы - продолжительный, прерывисто - продолжительный, повторно – кратковременный (АС-3, АС-4), кратковременный по ГОСТ 18311.
Коммутационная износостойкость (вакуумной камеры), циклы ВО (включение - отключение):
-
в режиме АС-3 [600 ВО/час и ПВ 40%] – 2.0×106 циклов ВО при Iраб = Iном
-
в режиме АС-4 [1200 ВО/час и ПВ 15%] – 0,5×106 циклов ВО при Iраб=0,4∙Iном
Механическая износостойкость (привод без вакуумной камеры):
-
КВ-1-160 при 1200 ВО/час и ПВ 40% - 6,3×106
-
КВ-1-250 при 1200 ВО/час и ПВ 40% - 5,0×106
-
КВ-1-400 при 1200 ВО/час и ПВ 40% - 4,0×106
Потребляемая мощность включающих катушек при 20°С для:
-
КВ-1-160 не более 50 Вт;
-
КВ-1-250 не более 65 Вт;
-
КВ-1-400 не более 100 Вт.
Климатические исполнения контакторов У2, ВЗ
по ГОСТ 15150 и ГОСТ 15543.
Массогабаритные показатели и замена KB-1
Таблица 4.1
| Тип | Ш (Ш1)∙В∙Г, мм | Масса, кг | Замена |
| КВ-1-160 | 150 (190)×160×140 | 4 | КТ6023 |
| КВ-1-250 | 175 (215)×175×156 | 5,5 | КТ6033 |
| КВ-1-400 | 203 (243)×210×180 | 9 | КТ6043 |
Ш (Ш1) ширина контактора при установке
блока зажимов сверху (сбоку справа)
соответственно.
(Ш1) ширина контактора при установке
блока зажимов сверху (сбоку справа)
соответственно.
