Введение

Воздушные линии электропередач предназначены для передачи электроэнергии на расстояния. Основными элементами воздушных линий являются провода и тросы, опоры, изоляторы, линейная арматура и т.д.

В курсовом проекте необходимо произвести расчет линии электропередач 110кВ в анкерном пролете на механическую прочность. Напряжения в проводе АС185/29 и тросе ТК-50 не должны превышать допустимых при любых погодных условиях, возможных в данной местности ( II-й район по гололеду, I-й по ветровой нагрузке, IV-й по степени загрязнения атмосферы, высшая температура +25С , низшая –30С, среднегодовая –5С).

Проектирование механической части воздушных ЛЭП ставит своей главной задачей обеспечение высокой надежности работы ВЛ в естественных природных условиях. Это проектирование включает следующие основные этапы:

- расчет механических нагрузок на элементы ВЛ;

- выбор элементов ВЛ (опор, изоляторов, арматуры и др.);

- расчет элементов ВЛ на механическую прочность;

- расстановку опор по профилю трассы;

- расчет перехода через инженерное сооружение (ВЛ 10 кВ);

- расчет монтажных стрел провеса проводов и тросов.

Целью выполнения курсового проекта является освоение основ проектирования механической части ВЛ.

1 Определение физико-механических характеристик провода и троса

На ВЛ напряжением 35 кВ и выше применяются многопроволочные сталеалюминевые провода различного сечения. На рисунке 1.1 приведена конструкция сталеалюминевого провода с номинальным сечением 185/29 мм². На рис.1.2- трос ТК-50.

У провода стальная часть (2) состоит из семи стальной проволок, алюминиевая (1) из двух повивов алюминиевых проволок, навитых вокруг стальной части. Алюминиевая часть состоит из двадцати шести проволок. Марка провода АС-185/29, характеристики его приведены в таблице 1.1. Характеристики троса- таблица 1.2.

Таблица 1.1 - Физико-механические характеристики сталеалюминевого провода AC185/29

Характеристика	Значения
Сечение, мм2: алюминиевой части стальной части суммарное	181 29 210
Диаметр провода, мм	18.8
Количество и диаметр проволок: алюминиевых, штмм стальных, штмм	263 72.3
Количество повивов, шт алюминиевой части стальной части	2 1
Вес провода, Н/км	7280
Модуль упругости, Н/мм²· 103	82,5
Температурный коэффициент линейного удлинения, град-1·10-6	19,2
Предел прочности, Н/мм2	290
Удельная нагрузка от собственного веса, Н/м·мм2·10-3	34,6
Допустимое напряжение, Н/мм2: при среднегодовой температуре при низшей температуре при наибольшей нагрузке	87 130 130

Таблица 1.2 - Физико-механические характеристики грозозащитного троса ТК50

Характеристика	Значения
1	2
Сечение, мм2: номинальное фактическое	50 48,6
Диаметр троса, мм	9,1
Количество и диаметр проволок, штмм	191,8
Вес троса, Н/км	4170
Количество повивов, шт	2
Модуль упругости, Н/мм2·103	200
Температурный коэффициент линейного удлинения,град-1·10-6	12
Предел прочности, Н/мм2	1200
Удельная нагрузка от собственного веса, Н/м·мм2·10-3	80
Допустимое напряжение, Н/мм2: при среднегодовой температуре при низшей температуре при наибольшей нагрузке	420 600 600

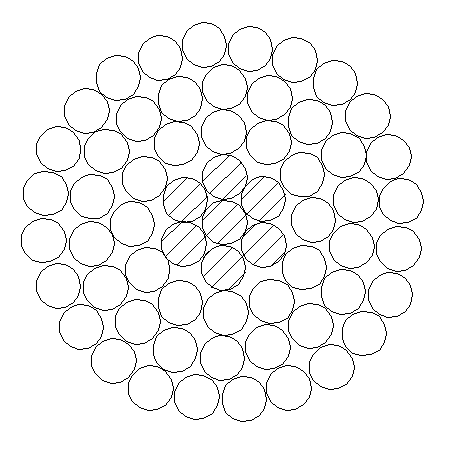

Рисунок 1.1– Конструкция провода AС-185/29

Рисунок 1.2– Конструкция троса ТК50
