1.1.4.Ребро жесткости

На рисунке 12 приведен чертеж цилиндра с примыкающим к нему ребром жесткости, а на рисунке 13 показано построение прямоугольной изометрии.

Пересечением ребра жесткости с цилиндром является незамкнутая линия, состоящая из двух прямых ВС и В^/С^/ и кривой, построить которую можно по 3-5 точкам (на рисунке отмечены только три – А,В,В^/).

Порядок построения (рис.13) следующий:

• Построить прямоугольную изометрию цилиндра (подробное построение рассмотрено в п. 1.1.2.). Все размеры брать с рисунка 12.

• Отложить от начала отсчета (точка 0 в нижнем основании цилиндра) расстояние 0Е по оси х.

• Через точку Е провести прямую, параллельную оси у, и на ней получить точки F и F^/ (F^/E=EF).

• Провести через точки F и F^/ параллельно оси х прямые до пересечения с овалом нижнего основания в точках С и С^/.

• Провести через точки С и С^/ образующие цилиндра, на которых отложить вверх расстояние СВ=С^/В^/ - получение точек В и В^/.

• Найти точку D и через нее провести образующую DA, получив таким образом точку А.

• Соединить полученные точки В^/АВ кривой линией.

Вырез не показан.

Рис. 12

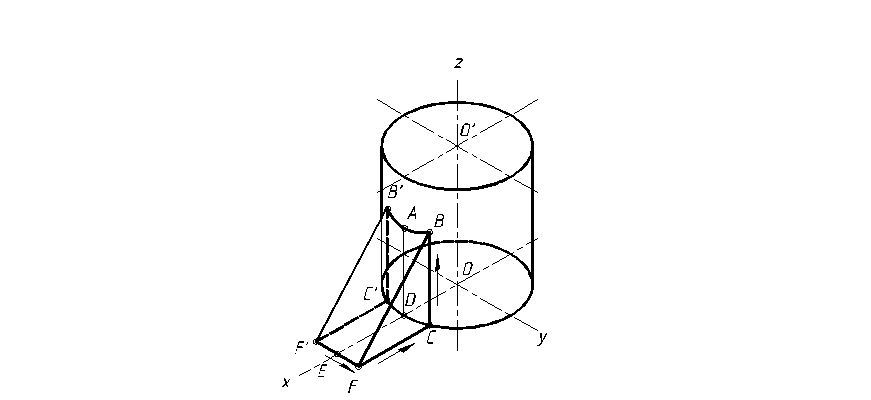

Рис. 13

1.2. Последовательность выполнения задания

1.2.1. Проанализировать конфигурацию предмета (рис. 1), представить из каких простейших геометрических форм он состоит.

Это призматические (основание - 4-х гранная призма, ребро жесткости – в некотором приближении 3-х гранная призма, квадратное отверстие), цилиндрические (цилиндр, стоящий на основании; цилиндрическое отверстие, соосное с ним; ступенчатые цилиндрические отверстия в основании) и коническая (фаска на вертикальном цилиндре) поверхности.

1.2.2.Вычертить в тонких линиях аксонометрическую проекцию предмета, совместив ось z с осью цилиндро-призматического отверстия, в следующей последовательности:

• построить два овала в верхнем основании предмета;

• отложить вниз по оси z высоту фаски и построить еще один овал, провести очерковые образующие конической поверхности ;

• найти на оси z центр нижнего основания вертикального цилиндра и построить овал и четырехугольник верхнего основания призмы, провести очерковые образующие цилиндра;

• отложить вниз по оси z высоту призмы и начертить четырехугольник нижнего основания, провести ребра;

• построить линию пересечения фронтально - проецирующего цилиндрического отверстия с вертикальным цилиндром;

• начертить ребро жесткости;

• изобразить видимые ступенчатые цилиндрические отверстия (рис.14).

Рис. 14

1.2.3. Выполнить вырез двумя плоскостями А и Б

Плоскость А параллельна фронтальной плоскости, Б - профильной. Линией пересечения этих плоскостей является ось – z.

Последовательно построить фигуры сечения в плоскостях А и Б. Заштриховать их. (Обратить внимание на штриховку ребер на аксонометрических проекциях [7, с.27]).

1.2.4. Дочертить внутренние формы предмета, которые будут видны в вырезе. Построения производить аналогично описанию в п. 1.1.

1.2.5. Обвести изображение, провести осевые линии в верхнем и нижнем основаниях предмета, вертикальную ось, оси отдельных элементов.

Пример оформления задания приведен на рисунке 15.

В правом верхнем углу помещается образец нанесения штриховки сечений, которым пользовались при выполнении задания.
