Порядок выполнения работы.
1. Внешний осмотр гравиметра производится с целью обнаружения механических неисправностей. Следует проверить: состояние установочных винтов; надежность крепления и правильность установки отсчетного (микрометрного) устройства; надежность крепления уровней осветителя, окуляра микроскопа, соединения верхней панели и средней части гравиметра с теплозащитным столбом.
После внешнего осмотра и устранения неисправностей все отпущенные винты должны быть надежно закреплены. После этого необходимо взять серию отсчетов (5 - 10), встряхнуть гравиметр или легко постукать его ножками об основание и снова взять серию отсчетов.
Расхождение отсчетов до и после встряхивания (постукивания) превышающее утроенную величину порога чувствительности, обычно указывает на надежность крепления отдельных частей гравиметра. Если же после вторичной проверки наблюдается недопустимое расхождение в отсчетах, то прибор, очевидно имеет заводской брак и подлежит отправке на ремонт в условиях заводской лаборатории.
2. Юстировка оптики.
Освещенность поля зрения, четкость изображения шкалы и отсчетного индекса существенно влияют на порог чувствительности.
Для проверки оптической системы следует присоединить источник питания и вывести отсчетный индекс на середину шкалы.
Поле зрения должно быть достаточно ярким и чистым, штрихи окулярной шкалы четкими. Если в поле зрения наблюдаются пятна неправильной формы, следует протереть мягкой замшей линзы окуляра.
Резкость отсчетного индекса, наблюдаемого в поле зрения микроскопа, регулируется перемещением осветителя и окуляра. Яркость изображения и его четкость во многом зависят от напряжения источника питания (проверить на выходе под нагрузкой) и от качества осветительной лампочки. Следует отобрать лампочки с прямой, хорошо центрированной нитью, и поворотом патрона лампочки по азимуту и высоте добиться наилучшего изображения.
После проведенных регулировок отсчетный индекс должен быть не шире удвоенного расстояния между штрихами отсчетной шкалы. Несоблюдение этого условия может указывать на заводской брак при изготовлении индекса, на брак в микроскопе, на наличие микросейсм.
Устранение первых двух причин, если они вызывают резкое изменение порога чувствительности, должно производится в заводской лаборатории. При подозрении на наличие микросейсм следует установить гравиметр на более устойчивое основание, при этом следует определить и зарисовать форму индекса в состоянии покоя и наличии микросейсм. Все дальнейшие наблюдения проводятся с формой индекса, соответствующей состоянию покоя.
3 Установка гравиметра на минимум чувствительности к наклону.
Прибор устанавливается по уровням в горизонтальное положение наклоном прибора установочными винтами с совмещением каждый раз отсчетного индекса с нулем шкалы находим максимальный отсчет (наклон производится в обе стороны относительно начального положения, каждый раз через одно деление уровня).
В положении, соответствующем максимальному отсчету, приводим, уровень на середину юстировочными винтами, расположенными на оправе уровня (если уровни разрегулированы настолько, что максимальный отсчет наблюдается при прижимании пузырька уровня к одной из сторон ампулы, установка уровня производится в начале грубо, а затем уточняется). Проверяется установленное положение уровней, при помощи наклона прибора в ту и другую сторону. При этом должно наблюдаться одинаковое уменьшение отсчета.
Примечание: некоторые гравиметры имеют обратную шкалу отсчетного устройства, т.е. при увеличении силы тяжести отсчеты уменьшаются.
Гравиметр устанавливается на твердое основание. Наблюдатель располагается по отношению к прибору так, чтобы голова микрометра находилась за окуляром микроскопа.
Устанавливаем прибор по уровням в горизонтальное положение, берем отсчет по микрометру.
Замечаем положение подъемных винтов 1 и 2 по отношению к корпусу прибора.
Наклоняем прибор, для чего поворачиваем подъемные винты 1 и 2 в противоположные стороны (например, на полуоборота, тогда n = 1), берем отсчет по микрометру. Продолжаем наклонять прибор поворотом винтов также в противоположные стороны каждый раз беря отсчеты при серединном положении индекса (n = 2,3 т.д.) до тех пор, пока отсчет будет браться. Затем, изменив вращение обоих винтов на обратное, возвращаем прибор в исходное положение, беря отсчеты через, установленное время при прямом ходе число оборотов подъемных винтов.
Продолжая вращать подъемные винты в те же стороны, наклоняем прибор в противоположную сторону (n = -1, -2, -3, и т.д.) до тех пор, пока будет браться отсчет по микрометру. Переменив снова вращение винтов на обратное и снова, беря после каждого поворота подъемных винтов отсчеты по микрометру, возвращаем гравиметр в исходное положение. Все отсчеты записываются в журнал в следующей форме:
Таблица 11
Дата |
Марка и № гравиметра Наблюдатель___________
|
|
Количество оборотов n |
Отсчет по микрометру Un |
Средний отсчет по микрометру для одноименных значений n |
|
|
|

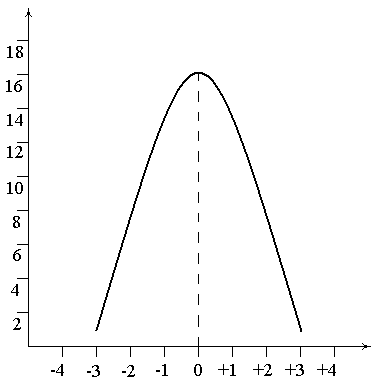

По значениям Ūn необходимо построить график зависимости Ūn от числа оборотов n, подобный приведенному на рисунке 12. На рисунке знаком + и – условно обозначены наклоны в разные стороны от горизонтального положения.
Рисунок 12 - График зависимости Ūn от числа оборотов n
