Пример выполнения червячной передачи

На чертеже червячной передачи образующая делительной окружности червяка должна быть касательна к делительной окружности колеса.

Начинать вычерчивание следует с проведения центровых линий колеса и осевой линии червяка. Осевая линия червяка проводится на межосевом расстоянии от горизонтальной центровой колеса.

Наиболее часто встречаются цилиндрическая червячная передача с углом скрещивания осей червяка и колеса, равным 90°. Для таких передач межосевым расстоянием является размер между осями червяка и колеса. Измеренный по линии пересекающей оси под прямым углом. Для таких передач диаметры начальных и делительных цилиндров совпадают.

При вычерчивании храпового механизма:

окружность выступов обводится сплошной основной линией;
окружность впадин на видах, полученных проецированием на плоскость, перпендикулярную оси колеса, проводят сплошной тонкой линией, а в разрезах — сплошной основной линией;
в зоне зацепления, в разрезе, зуб собачки показывают перед зубом храпового колеса;
на сборочном чертеже показывают профиль одного-двух зубьев на рабочем чертеже колеса — профиль с размерами.

Червячные передачи служат для передачи вращения между скрещивающимися валами (обычно под прямым углом) и состоят из червяка и червячного колеса. Они позволяют получать большие передаточные числа, плавность зацепления, бесшумны в работе. 'Ведущим обычно является червяк.

Червячные передачи: о — с цилиндрическим червяком, б — с глобоидным червяком

Вычерчивание червячного колеса заходов 2, тип червяка архимедов,

направление витка правое.

Задание № 7. ЧЕРТЕЖ ПРУЖИНЫ

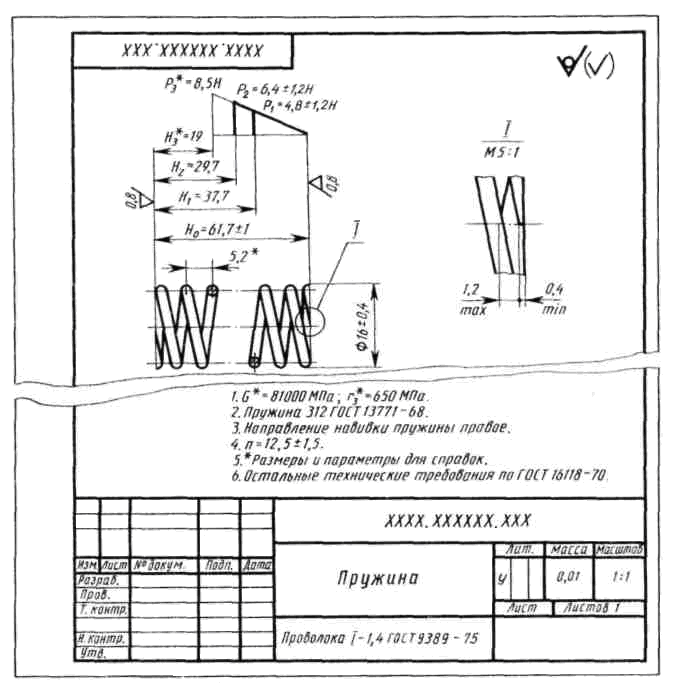

Выполнить чертеж пружины по заданному образцу.

Задания № 8. СБОРОЧНЫЙ ЧЕРТЕЖ

Вентиль запорный.

Перечень и краткая характеристика деталей.

Корпус 1 изготовлен из алюминия. В верхнем торце корпуса имеется четыре отверстия под шпильку М10 для крепления крышки 2. Боковые торцы корпуса имеют также по четыре отверстия М10 для присоединения фланцев трубопровода с помощью шпилек М10 (шпильки кроме четырех, кренящих крышку, на чертеже не показаны).

Крышка 2 изготовлена из алюминия. В фланце имеются четыре отверстия для прохода крепящих шпилек и два отверстия с резьбой М8 для шпилек, с помощью которых производится подтяжка сальниковой втулки 4.

Стакан 3 изготовлен из кислотостойкой стали, обеспечивает изоляцию рабочей полости корпуса 1 от атмосферы.

Втулка сальниковая 4 изготовлена из кислотостойкой стали. Подтяжка сальниковой втулки производится шпильками 15.

Втулка золотниковая 5 изготовлена из кислотостойкой стали, обеспечивает крепление золотника г) на головке шпинделя 8.

Золотник 6 изготовлен из кислотостойкой стали, обеспечивает перекрытие проходного отверстия корпуса 1, крепится на головке шпинделя 8 подвижно, что дает возможность самоустановки в отверстие и обеспечивает плотность перекрытия.

Втулка резьбовая 7 изготовлена из стали. ввернута в верхнюю часть крышки 2 (резьба М24) и застопорена винтом 11 (резьба М4), обеспечивает твердость резьбовой опоры для шпинделя 8.

Выполнить чертеж сборочной единицы, деталирование трех деталей и спецификацию.

Задание № 9. СТРОИТЕЛЬНЫЕ ЧРЕТЕЖИ

Капитальные стены из кирпича. Толщина наружных стен 510 мм, привязка 310— 200 мм. Торцовые стены с односторонней привязкой. Внутренние капитальные стены толщиной 380 мм, привязка центральная. Толщина стен лестничной клетки 380 мм, привязка 280— 100 мм. Размер 100 мм за счет ширины лестничной клетки. Высота ограждений крыши 500 мм, лестничных маршей 900 мм. Оконные и дверные проемы в капитальных стенах с четвертями. Ширина лестничного марша 1350 мм.

Выполнить чертеж плана ,фасада и разреза по указанным размерам.
