Пример выполнения червячной передачи

На чертеже червячной передачи образующая делительной окружности червяка должна быть касательна к делительной окружности колеса.

Начинать вычерчивание следует с проведения центровых линий колеса и осевой линии червяка. Осевая линия червяка проводится на межосевом расстоянии от горизонтальной центровой колеса.

Наиболее часто встречаются цилиндрическая червячная передача с углом скрещивания осей червяка и колеса, равным 90°. Для таких передач межосевым расстоянием является размер между осями червяка и колеса. Измеренный по линии пересекающей оси под прямым углом. Для таких передач диаметры начальных и делительных цилиндров совпадают.

При вычерчивании храпового механизма:

окружность выступов обводится сплошной основной линией;
окружность впадин на видах, полученных проецированием на плоскость, перпендикулярную оси колеса, проводят сплошной тонкой линией, а в разрезах — сплошной основной линией;
в зоне зацепления, в разрезе, зуб собачки показывают перед зубом храпового колеса;
на сборочном чертеже показывают профиль одного-двух зубьев на рабочем чертеже колеса — профиль с размерами.

Червячные передачи служат для передачи вращения между скрещивающимися валами (обычно под прямым углом) и состоят из червяка и червячного колеса. Они позволяют получать большие передаточные числа, плавность зацепления, бесшумны в работе. 'Ведущим обычно является червяк.

Червячные передачи: о — с цилиндрическим червяком, б — с глобоидным червяком

Вычерчивание червячного колеса заходов 2, тип червяка архимедов,

направление витка правое.

Задание № 7. ЧЕРТЕЖ ПРУЖИНЫ

Выполнить чертеж пружины по заданному образцу.

Задание № 8. СБОРОЧНЫЙ ЧЕРТЕЖ

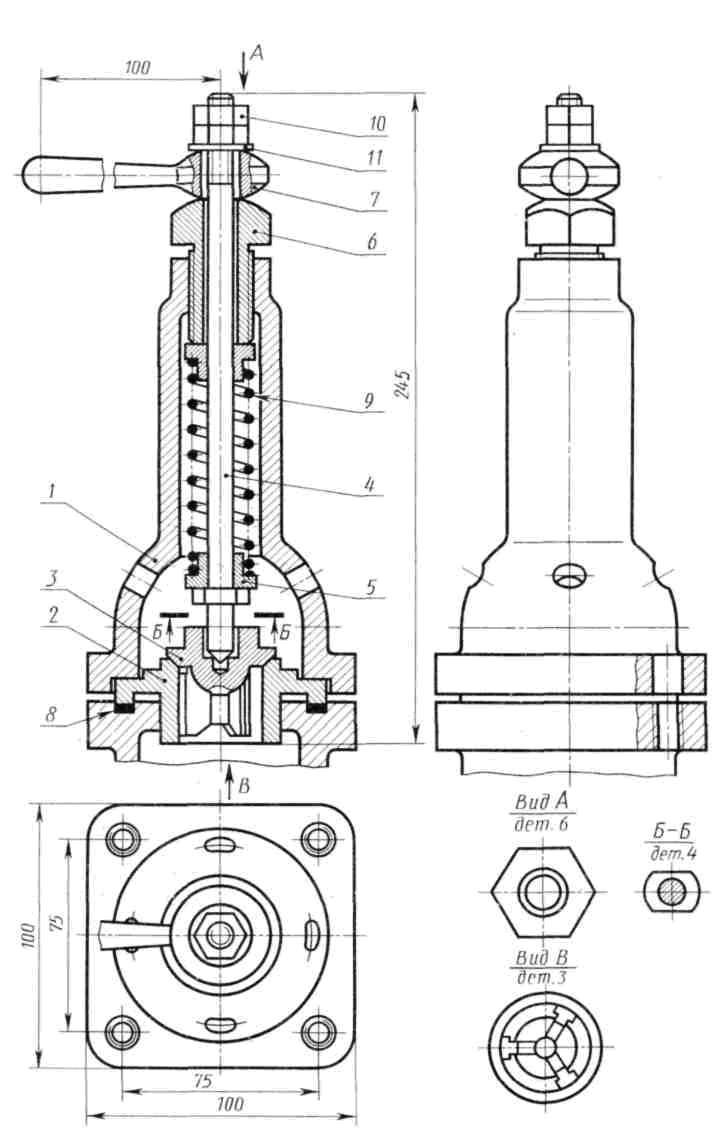

Клапан предохранительный.

Перечень и краткая характеристика деталей.

Корпус 1 изготовлен из стали. В нижнем фланце корпуса 1 имеются четыре проходных отверстия для крепления корпуса винтами или шпильками к рабочей камере. Фланец рабочей камеры показан на чертеже оборванным и без номера позиции. В сферической части корпуса просверлено четыре отверстия для сброса давления при срабатывания клапана. В верхнем цилиндре корпуса имеется внутренняя резьба для ввертывания специальной втулки 6 (резьба М24).

Седло 2 изготовлено из стали. Специальным цилиндрическим выступом седло 2 под давлением корпуса прижимает прокладку 8, обеспечивая плотность соединения с фланцем рабочей камеры.

Золотник 3 изготовлен из латуни, имеет 3 направляющих, которые скользят в проходном отверстии седла 2. В закрытом положении золотник 3 удерживается штоком 4, давление которого на золотник 3 определяется пружиной.

Шток 4 изготовлен из стали, имеет цилиндрический выступ (с лысками, см. Б-Б) для опоры нижней тарелки пружины 9. Верхняя часть штока имеет резьбу для гайки и контргайки. Поворотом рукоятки можно поднимать шток 4, сжимая пружину 9 и освобождая золотник 3.

Выполнить сборочный чертеж и деталирование трех деталей и спецификацию.

Задание № 9. СТРОИТЕЛЬНЫЕ ЧЕРТЕЖИ

Капитальные стены из шлакобетона. Толщина наружных стен 500 мм, привязка 350— 150 мм. Торцовые стены с односторонней привязкой. Внутренние¹ капитальные стены толщиной 300 мм, привязка центральная. Толщина стен лестничной клетки 300 мм, привязка 200—100 мм. Размер 100 мм за счет ширины лестничной клетки. Оконные проемы без четвертей. Ограждение лестничного. марша 840 мм, на крыше 600 мм. Ширина лестничного марша 1050 мм.

Выполнить чертеж плана, фасада и разреза по указанным размерам.
