Пример выполнения червячной передачи

На чертеже червячной передачи образующая делительной окружности червяка должна быть касательна к делительной окружности колеса.

Начинать вычерчивание следует с проведения центровых линий колеса и осевой линии червяка. Осевая линия червяка проводится на межосевом расстоянии от горизонтальной центровой колеса.

Наиболее часто встречаются цилиндрическая червячная передача с углом скрещивания осей червяка и колеса, равным 90°. Для таких передач межосевым расстоянием является размер между осями червяка и колеса. Измеренный по линии пересекающей оси под прямым углом. Для таких передач диаметры начальных и делительных цилиндров совпадают.

При вычерчивании храпового механизма:

окружность выступов обводится сплошной основной линией;
окружность впадин на видах, полученных проецированием на плоскость, перпендикулярную оси колеса, проводят сплошной тонкой линией, а в разрезах — сплошной основной линией;
в зоне зацепления, в разрезе, зуб собачки показывают перед зубом храпового колеса;
на сборочном чертеже показывают профиль одного-двух зубьев на рабочем чертеже колеса — профиль с размерами.

Червячные передачи служат для передачи вращения между скрещивающимися валами (обычно под прямым углом) и состоят из червяка и червячного колеса. Они позволяют получать большие передаточные числа, плавность зацепления, бесшумны в работе. 'Ведущим обычно является червяк.

Червячные передачи: о — с цилиндрическим червяком, б — с глобоидным червяком

Вычерчивание червячного колеса заходов 2, тип червяка архимедов,

направление витка правое.

Задание № 7. ЧЕРТЕЖ ПРУЖИНЫ

Выполнить чертеж пружины по заданному образцу.

Задания № 8. СБОРОЧНЫЙ ЧЕРТЕЖ

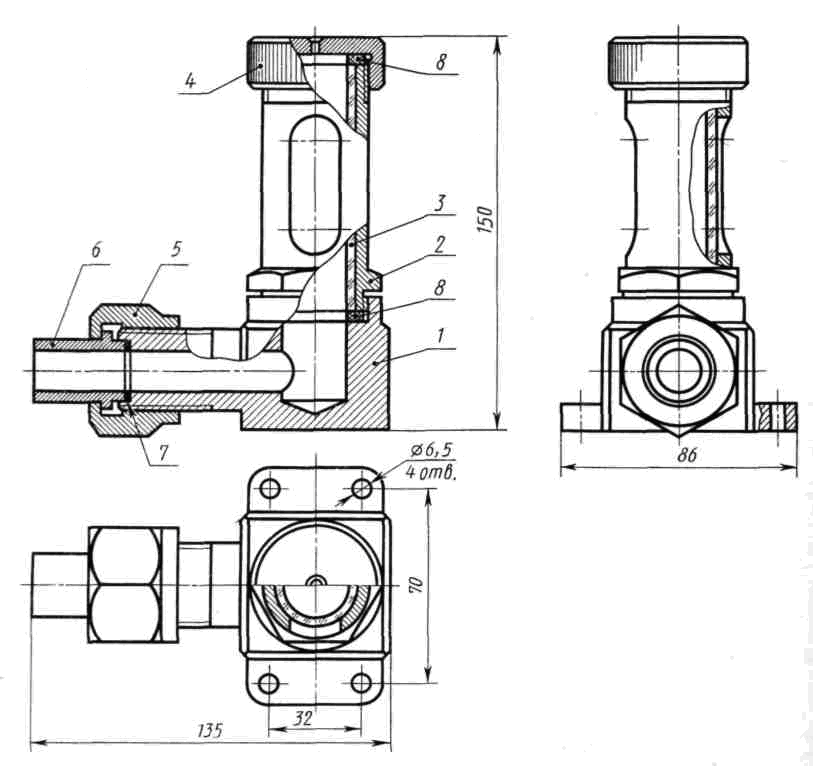

Указатель уровня жидкости.

Перечень и краткая характеристика деталей.

Корпус 1 изготовлен из стали, имеет специальные выступы для установки на кронштейн с четырьмя отверстиями под болты М6.

Стакан 2 изготовлен из стали, ввернут в корпус 1 (резьба М39 х 2) служит для установки стеклянной трубки —3, имеет специальное окно для слежения за уровнем жидкости.

Трубка стеклянная 3 служит для показа уровня жидкости через специальное окно стакана 2.

Крышка 4 изготовлена из стали, фиксирует через прокладку 8 положение стеклянной трубки 3 в стакане 2.

Гайка накидная 5 изготовлена из стали, служит для крепления патрубка 6. Резьба на гайке — М30

Патрубок 6 изготовлен из стали, служит для присоединения гибкого шланга, идущего от установки, в которой контролируется уровень жидкости.

Прокладка 7 обеспечивает плотность соединения патрубка 6 с корпусом 1.

Прокладки резиновые 8 (2 шт.) обеспечивают установку стеклянной трубки 3 и плотность соединения стакана 2 с корпусом 1 и крышкой 4.

Указатель уровня жидкости построен по принципу сообщающихся сосудов в позволяет контролировать уровень жидкости при проведении опытов на установке. Крепление указателя на кронштейне и отвод с помощью гибкого шланга позволяют устанавливать различные уровни жидкости в установке. В основу конструкции указателя положена конструкция стандартного маслоуказателя.

Выполнить чертеж сборочной единицы, деталирование трех деталей и спецификацию.

Задание № 9. СТРОИТЕЛЬНЫЕ ЧЕРТЕЖИ

Капитальные ограждений лестницы стены из кирпича 510 мм. Толщина наружных стен 510 мм, привязка 310—200 мм. Внутренние капитальные стены толщиной 380 мм, привязка центральная. Оконные проемы с четвертями. Ширина лестничного марша 1350 мм. Высота ограждения лестниц 900 мм.

Выполнить чертеж плана, фасада и разреза по указанным размерам.
