Монтаж накруткой

Он предназначен для получения контактных соединений при помощи одножильных проводов и выводов имеющих острые кромки.

Преимущества:

1. Нет необходимости в использовании припоев и флюсов;

2. Устойчивость соединений к механическим и климатическим воздействиям, возможность автоматизации монтажа.

Контактное соединение накруткой образуется в месте контакта одножильного не изолированного провода с острой кромкой вывода. В месте контакта имеет место диффузия.

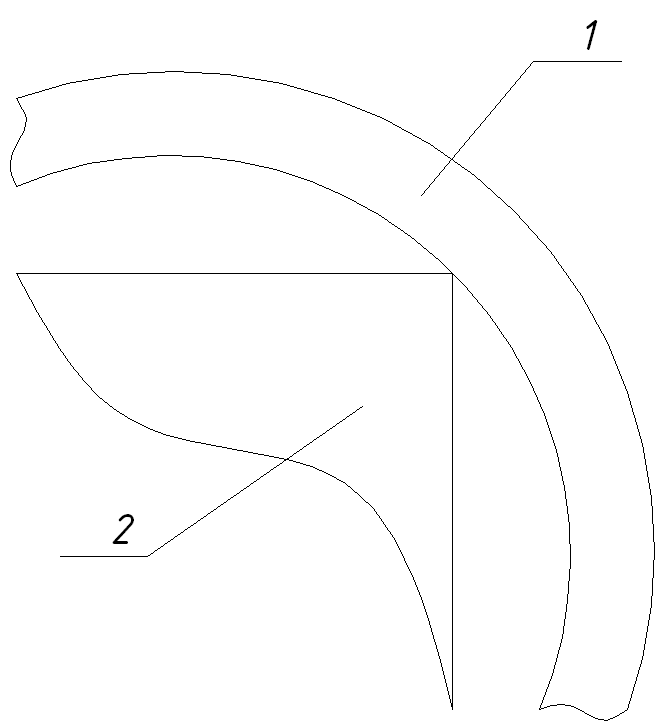

1 – провод; 2 – острая кромка вывода.

К контактным соединениям накруткой предъявляются следующие требования:

1. Минимальное и стабильное переходное сопротивление;

2. Газонепроницаемость для исключения коррозии;

3. Стабильность сопротивления при климатических и механических воздействиях;

4. Суммарная площадь зон контакта больше поперечного сечения провода.

Выводы

Их изготавливают из меди, латуни, стали, бериллиевой и фосфористой бронзы с покрытиями из золота и серебра по подслою меди, либо оловом или сплавом олово-свинец для защиты от окисления и уменьшения диффузии. Сечение могут быть в виде: квадрата, прямоугольника, ромба, двойного треугольника, u– и v–образные. Длина вывода зависит от количества соединений (которое должно быть не менее 3), числа витков соединения, диаметра провода и может быть от 12 до 39 мм.

Выводы устанавливаются в специальные основания или в колодки разъёмов запрессовкой, рядами или в шахматном порядке, базируются относительно базовых отверстий. В качестве провода используют медный одножильный провод диаметром 0,17…1,2 мм или никелевую проволоку. Применяются следующие виды контактных соединений накруткой:

1. Не модифицированное соединение состоящее из витков не изолированного провода;

2. Модифицированное соединение имеющее 2…3 витка провода в изоляции для исключения поломки первого витка;

3. Бандажные соединения состоящие из 8 витков не изолированного провода и служащие для присоединения электрорадио изделий.

Наиболее широко применяются модифицированные соединения, не модифицированные применяются когда требуется меньше шаг расположения выводов.

Брак: витки с просветом, витки в нахлёстку, витки по спирали.

Для получения контактных соединений накруткой применяются валик навивки, который имеет центральное отверстие для размещения вывода и не симметричное ступенчатое отверстие для провода, которое подаётся под углом 90° к выводу, при этом происходит перемещение вдоль вывода с вращением валика на месте.

Первый вариант: в качестве привода используются пистолет для накрутки, время получения соединения накруткой 0,3…0,8 сек. Монтажник может выполнить 30…50 соединений в час. Время в основном уходит на нахождение вывода.

Второй вариант: в качестве привода используются полуавтомат со световой индикацией 80…120 соединений в час, в котором по программе подсвечивается вывод на который монтажник с помощью пистолета производит накрутку.

Третий вариант: в качестве привода используется полуавтомат с позиционированием, который позволяет получать 200…500 соединений в час, плату с выводами устанавливают на двухкоординатный стол и базируют, при перемещении стола по программе нужный вывод подводится под накрутку.

Четвёртый вариант: автоматы, процесс практически полностью автоматизирован, оператор заправляет провод и осуществляет контроль. Производительность 500…1200 соединений в час.
