Тема 13 (3d): Полигональное моделирование. Сети Лабораторная работа №13.1. «Поверхности»

ЗАДАНИЕ.

  1. По заданным параметрам построить поверхности, предварительно построив образующие, векторы и оси.

  2. Задание состоит из 4-х поверхностей вращения (“колонн”), 4-х линейчатых поверхностей – (“стены”), 1-ой поверхности переноса (“коридор”), 1-ой поверхности Кунса (“крыша”).

  3. Для поверхностей вращения необходимы: ось вращения и образующая.

  4. Для поверхности соединения необходимы: две образующие.

  5. Для поверхности сдвига необходимы: образующая и вектор переноса.

  6. Для поверхности Кунса (по кромкам) необходимы: четыре образующие.

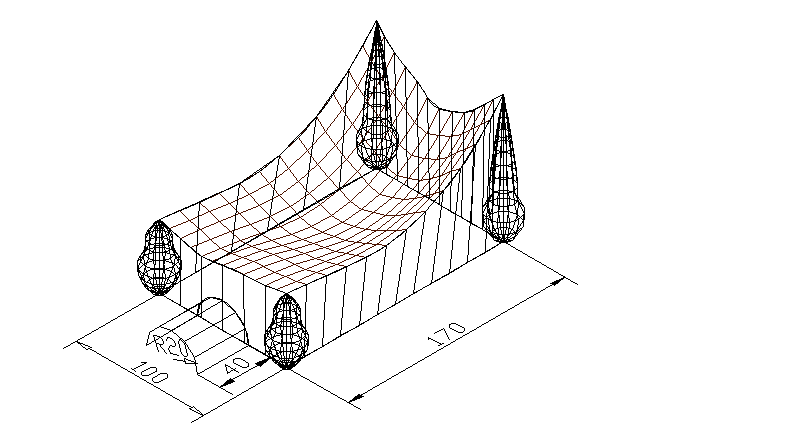

Рис.13.1 Модель

Рекомендуемый алгоритм:

1. Создание рабочей среды.

  • Разделить экран на видовые окна и установить точки зрения в них согласно рисунку.

  • Задать интервал и включить сетку (20)

  • Зафиксировать объектную привязку кон.

  • Создать слои разного цвета:

ОБРАЗУЮЩИЕ - для образующих, осей вращения, вектора переноса

П-ВРАЩ - для поверхности вращения;

П-СДВИГ - для поверхности сдвига;

П-СОЕД - для поверхности соединения;

П-КРОМКИ - для поверхности по кромкам (Кунса);

ШТАМП – для штампа;

ПВЭ – для видовых экранов листа.

2. Подготовка образующих, вектора и осей.

  • Система координат - мировая.

  • В слое ОБРАЗУЮЩИЕ c помощью команд плиния или отрезок построить четыре образующих в виде прямоугольника размером 170х100. Для определенности рекомендуется поместить в начало системы координат. Если построить замкнутый прямоугольник, то его нельзя будет использовать в качестве образующих для линейчатых поверхностей – стен. В то же время, если все-таки сделать замкнутый прямоугольник, то перед использованием его в качестве образующих – полилинию надо разрушить на 4 отрезка командой РАСЧЛЕНИТЬ.

  • Нарисовать ось для колонны в начале системы координат командой 3Dплиния (координатами начала 0,0,0 и конца 0,0,100)

  • Нарисовать образующую для короткой колонны командой 3Dплиния по точкам с координатами: т.1(5,0,0) т.2(15,0,20) т.3(5,0,30) т.4(10,0,40) т.5(0,0,50) и т.д. Шаг сетки 5единиц.

  • Скопировать образующую и ось вращения короткой колонны в точку основания высокой колонны для ее формирования (копировать).

  • Отредактировать образующую высокой колонны с помощью “ручек”, “вытягивая” ее до конечной точки оси вращения (вдоль оси OZ) .

  • Создать еще две образующие и две оси для оставшихся колонн копированием.

  • Создать образующие для стен и крыши, соединяя вершины осей вращения колонн (3Dплиния), учитывая, что образующие создаются в плоскости XOY.

  • Построить дугу для коридора (с изменением системы координат) и вектор переноса

Рис.13.2 Результат построения образующих

3. Создание поверхностей - сетей

  • Создать поверхности вращения, сдвига, соединения, по кромкам (Кунса) (каждую в своем слое) – м.Рисование / Моделирование / Сети

  • Сгладить поверхности (м.Рисование / Моделирование / Сети / Сглаживание сети).

  • Тонировать поверхности (м.Вид / Визуальные стилиреалистичный).

  1. 3. Формирование компоновочного листа.

  • Сделать текущим слой «ПВЭ».

  • Сформировать компоновочный лист размером 420x297 (A3).

  • Удалить автоматически появившийся ПВЭ (в пространстве листа).

  • Сформировать сразу три видовых экрана (ПВЭ) (м. Вид / Видовые экраны / Новые ВЭ → Конфигурация активной модели)

  • Установить масштабы.

  • Вставить в слой «ШТАМП» рамку с основной надписью для формата А3 (Вставка / Блок → Обзор : F: \ НГиГ \ Форматки \ А3) и заполнить ее (в пространстве листа)

  1. .

Рис.13.3 Результат работы
