4.2. Разработка соединения схемы плеча преобразователя.

Число последовательных СПП определяется из соотношения:

(4.8)

где: - максимальное обратное напряжение на плече преобразователя в номинальном режиме, В;

- неповторяющееся импульсное напряжение, В;

- коэффициент неравномерности распределения напряжения, в расчетах принимается равным 1,1;

- кратность перенапряжений, принимаем равным 1,7…1,8 для тяговых преобразователей.

(4.9)

Получаем значение , округляем в большую сторону до целого числа, таким образом получаем С целью увеличения надежности добавляем по одному СПП в каждую ветвь

Для равномерного деления напряжения применяют активные (), емкостные (С) и смешанные (RСD) цепи, включаемые параллельно СПП (рис.6.).

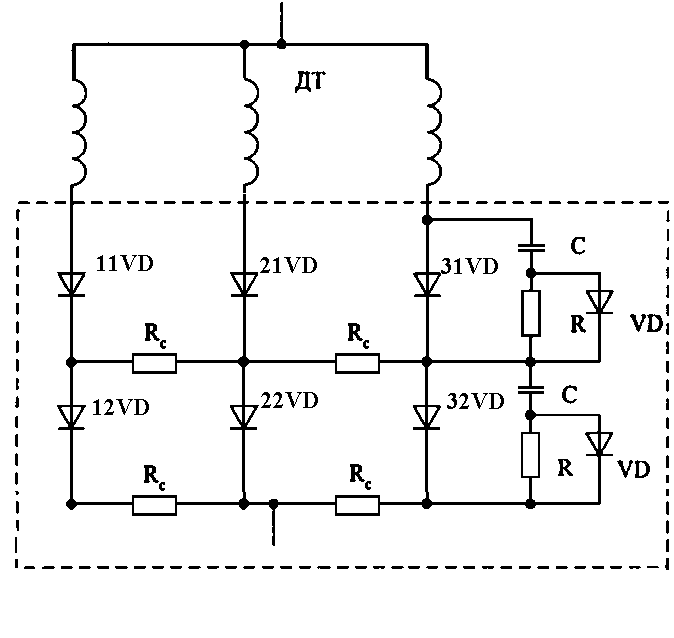

Групповое соединение СПП в одном плече преобразователя

Рис.6

Сопротивление шунтирующих резисторов, рассчитываем по формуле:

(4.10)

где: - число последовательных приборов;

- наибольшее допустимое мгновенное напряжение для одного СПП данного класса (повторяющееся напряжение), В;

- наибольшее мгновенное обратное напряжение на плече, В;

- наибольший повторяющийся импульсный обратный ток СПП, А.

Мощность резистора определяется по формуле:

(4.11)

где: - эффективное значение напряжения прикладываемого к резистору, В.

5. Исследование потерь энергии и нагревания преобразователей

Суммарные активные потери в схеме преобразователя определяется по формуле:

, где (5.1)

- потери в стали преобразовательного трансформатора, равные потерям холостого хода для выбранного трансформатора;

4 кВт

– потери в меди преобразовательного трансформатора, которые определяются потерями короткого замыкания , пропорциональными квадрату отношения выпрямленного тока к номинальному току, т.е.

, где (5.2)

=(0;0,5;1,0;1,5;2,0)

- потери в СПП

), где (5.3)

- число плеч преобразователя, одновременно проводящих ток;

- средний ток доида

(5.4)

– потери в делителях напряжений и тока;

- потери в сглаживающем реакторе;

, где (5.5)

- активное сопротивление обмотки сглаживающего реактора;

- потери в устройствах защиты и систем управления

(5.6)

(5.7)

- мощность на стороне выпрямленного напряжения

кВт

- мощность потребленная из сети

- коэффициент полезного действия выпрямителя

(5.8)

Результаты расчетов энергетических характеристик выпрямителя

Таблица 2.

,А	0	625	1250	1875	2500
кВт	4	4	4	4	4
кВт	0	4	16	36	64
кВт	0	2,7	5,7	9,1	12,9
кВт	0	2,5	5,2	8,4	11,9
кВт	1,5	1,5	1,5	1,5	1,5
кВт	0	7,8	31	70	120
	7,6	22,1	60,3	122,7	209,5
	7,6	21,9	59,8	122	208,5
	0	516	1031	1594	2063
	7,6	538,1	1091,3	1716,7	2272,5
	7,6	537,9	1090,8	1716	2271,5
	0	0,956	0,945	0,929	0,908
	0	0,959	0,945	0,911	0,908

Температура структуры СПП определяется по формуле:

_(5.9)

(5.10)
