Компоновка монтажных плат как метод борьбы с помехами

Рисунки

Рисунки

Рисунки

Подписи какие-то

Использов компланарных линий связи.

Хорошо зарекомендовали себя в ДПП и в платах с монтаж накруткой

Использование параллельных шин.

Способ уменьшения помех.

Шины должны иметь специальную форму, могут располаг под интегр схемами или парал им. Если в плоскости слой питания слой земля, между ними сигнальные проводники.

Для уменьшения помех по шинам заземления контак площади схем заземления должны быть большими и располагаться перпендикулярно шинам.

Размещение элементов на печатной плате

Сглажив конденс ИСК не должен быть удален от элементов более чем на 37мм и подальше от магнитных полей…

Магнитостатическое экранирование.

Исп-ся для защиты маг. чув. элементов и устройств от постоянных и медленно изменяющихся переменных магнитных полей. Источник наводки или приёмник заключ. в сплошной экран.

Если в такой экран заклюю чают источник наводки, то магнитные силовые линии замыкаются в нём и не распр. далее. Если в экран заключен приёмник наводки, то маг. сил. линии в него не проникают.

Качество экранирования маг. полей зависит от факторов:

- от магнитной проницаемости матер. экрана.

- сопр-ие магнитопровода, которое будет тем меньше, чем толще экран, чем меньше в нём стыков и швов, швы должны расп. поперёк линиям маг индукции.

Эффективность экранирование опр: К_э=1+_Тh_экр/D

_Т – относ маг проницаемость

h_экр – толщина стенок экрана

D – диам эквивалентной сферы экрана, близкий к длине кубического экрана (стороне куба)

Выводы: 1) Маг поля труднее поддаются экра-ию чем электр-ое

2) Для защиты от маг полей применяют магн матер

3) Для защиты от Эл. полей, плоских волн и ВЧ маг поле экраны выполняют из матер с хор электропроводностью.

УТЕЧКИ В ЭКРАНАХ И СПОСОБЫ ИХ УСТРАНЕНИЯ.

Для выше изложенного предполагалось, что экран сплошной и не имеет стыков и отверстий, чего в реальных устро-ах не бывает. Собственная эфек-ть экрана представляет меньший интерес, чем утечки через швы, соединения и отверстия. Разрыв в экранах оказывает бол влияниена утечки маг поля, чем эл поле.

Токи, возникающие в экранах должны протекать без возмущ., отклонений.

а) сплошной экран с наведёнными в нём токами

б) широкая прямоуг щель – заставляет наведённые в экране токи идти в обход щели, что приводит к возникновению утечек.

в) узкая щель той же щели влияет на аналогично широкой.

г) группа небольших отверстий оказывает на ток значительно меньше влияния чем щель.

Т.об. утечку определяет максимально лин. размер щели, а не её площадь.

Большое число маленьких отверстий создаёт меньшую утечку, чем большое с той же площадью.

Соединяя, выполненные в экранах, непрерывным сварным или паеным швом обеспечивают макс экр. Если Эл-ты корпуса соединены винтовым или клёпочным соединением, то между точками крепления образуются щели, через кот происходит утечка энергии. Для умень утечек расстояния между заклёп или винтами не более 20мм.

Временные винтовые соед-я экранов.

а) внахлёст

б) внахлёст ступеньками

в) внахлёст ступеньками со складкой

г) с желобом

Для уплотнения плохо пригнанных соед-ий используют прокладки, кот распологают вокруг стягивающих винтов между перекрывающимися участками. Прокладки выполнены из эластичного коррозионностойкого материала с низким удельным сопротивлением (никель медь).

Широкое применение нашли скрученные аллюминевые проводники, металл-ленточные контакты из фосфористой бронзы или сплава меди с бериллием.

Заземление.

Это преднамеренное соединение с землей или эквивалентом (металлическим сооружением, корпусом) которые отличаются большой массой по сравнению с другими элементами.

Элемент заземления - это элемент цепи заземления, который обеспечивает разборное или неразборное соединение и электрический контакт с определенным сопротивлением. Каждый заземляемый элемент должен быть присоединен к заземляющему устройству посредством отдельного ответвления. Не допускается последовательное включение нескольких заземляющих элементов. В заземляющих устройствах применяют контактное соединение двух видов: разборные и неразборные.

В разборных соединениях контактирующие поверхности должны иметь корозионностойкое и электропроводящее покрытие- серебрение, кадмирование, никелирование.

Вразборных соединениях для создания надежного контакта используют резьбовое соединение.

Заземляющие элементы должны располагаться в легко доступных местах для удобства монтажа и проверки переходного сопротивления контакта. Для внешнего контроля переходные соединения в блоках и приборах предусматривают специальные места, которые должны находиться как можно ближе к заземляющему элементу.

ПС

Красного цвета

30 переходное сопротивление не более 40 мкОм.

12

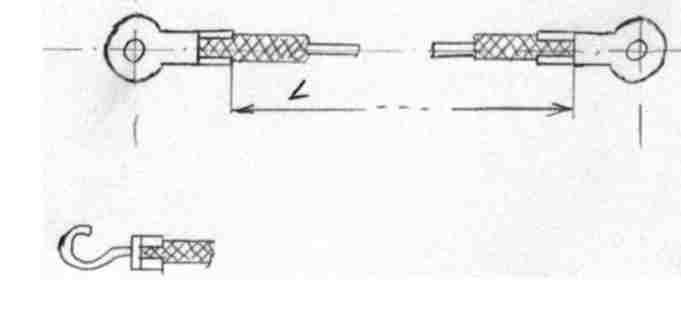

для образования разъемных контактных соединений в заземляющих устройствах применяют шины с различными наконечниками, которые состоят из плетенки и провода.

Элементы коммутации.

Все элементы соединений можно разделить на два вида:

• неразъемные (пайка, сварка, обжимка, накрутка).

• Разъемные (различные разъемы).

К элементам коммутации относятся провода, ленточные провода и кабели, которые применяются для электрического монтажа между панелями и ячейками и устройствами.

Ленточные провода выполняют в нескольких видах:

1 плоские провода в полиамидной упаковке.

2кабели в полихлорвиниловой упаковке.

3 ленточные кабели тканные.

Объемный монтаж.

Рядом идущие провода укладываются в жгуты. Жгут должен свободно лежать. Концы проводов должны быть длиной с запасом на две пайки. Для придания неподвижности жгуты крепятся скобами, привязываются нитками или укладываются на мастику. При переходе жгутов с неподвижных плоскостей на подвижные, жгут должен быть такой длины, чтобы его хватило на длину перемещения подвижного блока.

Защита острых кромок резиновыми втулками.

Жгуты выполняются двумя способами:

Пучок - защищают полихлорвиниловой трубкой или киперной лентой.

Гребенка

Кембрик выполняет защитную функцию.

Жгуты выполняют по ГОСТ 2.414. Упаковывают в тканые чехлы.

Неразъемные соединения.

Постоянные (сварка), полупостоянные (пайка, накрутка, обжимка), временные (лепесток- винт).

Аргонно- дуговая сварка проводников между собой или проводников с лепестками является самым надежным электрическим соединением.

Пайка - самый распространенный вид соединения. Сварка и пайка обладают высокими требованиями к теплостойкости.

Соединение накруткой выполняют оголенным проводом.
