Общие вопросы конструирования

Классификация радио электронной аппаратуры (РЭА):

1.Функциональное назначение:

радиолокационная, телевизионная, радиосвязь, проводная телеграфная, звукозаписывающая, вычислительная, телемеханика, автоматическое управление и регулирование, гидролокационная, навигационная, электротехническая, контрольно-измерительная, ультразвуковая.

2.Условия эксплуатации:

климат, механические, радиационные.

3.По объекту размещения:

-стационарные

-портативные

-транспортируемые:

--морская

--бортовая: космическая, самолетная

--наземная: автомобильно-транспортная, гусеничная, железнодорожная.

4.Схемотехническая база.

5.Конструктивная база.

Радиолокационная – обнаруживает и определяет дальности координаты места, определяет пути и скорости.

Телевизионная – передача и прием видимого изображения.

Радиосвязь – передача и прием электромагнитных волн, несущих информацию.

Проводная – передача информации и двухсторонняя связь по проводам с использованием промежуточной усилительной аппаратуры.

Телеграфная – передача по проводам на дальние расстояния азбукой Морзе.

Звукозаписывающая – магнитные записи, воспроизведение музыки, речи, различной информации в диапазоне звуковых частот.

Вычислительная – выполнение многообразных счетно-аналитических работ.

Телемеханика – управление приборами и машинами на расстоянии.

Гидролокационные – направленная передача и прием отраженных сигналов в водной среде для определения глубины и рельефа дна.

Навигационная – автоматическое и полуавтоматическое вождение подвижных объектов, определение собственной скорости направления и местонахождения.

Электротехническое – получение, преобразование и коммутация электроэнергии.

Ультразвуковое – создание ультразвуковых колебаний для использования в промышленности, медицине и т.д.

Контрольно-измерительное – измерение электрических и неэлектрических параметров.

Условия эксплуатации имеет различные физико-химические передачи и изм в весьма широк. пределах. На условия эксплуатации влияют различные факторы:

- климатические: изменение температуры, влажности среды, тепловой удар, увеличение уменьшение атмосферного давления, наличие потоков песка и пыли в присутствии активных средств в атмосфере, наличие солнечного излучения, плесень, наличие микроорганизмов и грызунов, взрывоопасная воспламеняющаяся атмосфера, дождь, брызги.

- радиационные

- механические.

Климатической зоной называют участок поверхности Земли, на которой в течении 30-50 лет наблюдаются постоянные метеорологические условия.

Каждую климатическую зону регламентируют стандартом ГОСТ 15150, все зоны обозначаются следующими буквами.

У – умеренный

Х – холодный

ТВ – тропический влажный

Т ТС – сухой

ТМ – морской

М – морской

ОМ – с неограниченным районом плавания

О – все климатические зоны на суше.

В – все зоны на море и на суше, климатическое исполнение.

Условия эксплуатации зависят от вида помещения или укрытия в котором расположена аппаратура, в соответствии с этим выделяют 5 категорий.

I – на открытом воздухе

II – в помещении, где условия мало отличаются от открытого воздуха

III – не отапливаемые помещения с естественной вентиляцией

IV – закрытые отапливаемые помещения

V – помещения с повышенной влажностью.

Механические факторы: к ним относят воздействие вибрации, ударов, линейное ускорение, акустического удара и наличие невесомости.

Радиационный фактор: космическая радиация, от реакторов и ядерных двигателей, облучение различными жесткими излучениями (альфа-, гамма лучи, быстрые нейтроны).

Некоторые факторы могут проявлять себя независимо от остальных, а некоторые совместно с другими факторами той или иной группы.

Например: наличие движущегося песка приведет к возникновению вибрации в конструктивных элементах ЭВМ.

Степень воздействия радиационных факторов зависит от природы материала. Наиболее устойчивыми являются металлические, так как имеют высокую концентрацию свободных носителей зарядов. Но тем не менее увеличивается предел текучести и снижается ударная вязкость. При облучении органических материалов ухудшаются их механические и диэлектрические свойства (у сопротивлений уменьшается сопротивление, а у конденсатора свойства). У полупроводниковых материалов образуются дополнительные носители зарядов, которые искажают процессы происходящие при p-n переходах

В зависимости от того, какие стабилизирующие факторы оказывают большое влияние на аппаратуру, ее конструкция должна быть теплоустойчивой, хладоустойчивой, ударопрочной, влагоустойчивой, виброустойчивой, работать в зоне ионизирующего излучения. Виброустойчивость определяет возможность устойчиво работать в условиях вибрации. Вибропрочность характеризует качество конструкции машины, которое противостоит воздействию вибрации в неработающем состоянии и продолжает нормально работать при включении после снятия вибрационных нагрузок. Характер , интенсивность воздействий климатических, мех. И рад. нагрузок зависит от тактики использования и объекта размещения аппаратуры. Стац. Называется аппаратура, предназначенная для работы в определенном наземном пункте. Транспортируемая аппаратура, установленная и эксплуатируемая на а/м, а/прицепах, ж/д, авиа, космос. Портативная –промежуточное положение м-у стац. и трансп. Ее носитель - человек.

По совокупности значений климатических, механических и радиационных факторов стац. и трансп. Аппаратура делится на группы, каждой из которых соответствует совокупность этих факторов.

Пример: группа 4

Климат: 1. Понижение темп. От –40 до –50⁰С. время выдержки от 2 до 6 часов.

2. повышение темп. От +60. время выдержки от 2 до 6 часов.

3. влажность 93% при темп. От +25 до +40⁰С. время выдержки 72 часа.

4. воздействие пыли, движущейся со скоростью 10 м/с. время воздействия 1 час.

Механические факторы:

1. вибрация 20 Гц с ускорением 2g. время выдержки 0.5 часа.

2. Вибрация от 10 до 30 Гц с ускорением 0.25-1.1g. время выдержки 4 часа.

3. Одиночные удары длительностью 5-10м/с. число ударов в минуту от 40 до 80 с ускорением 15g.

Условия эксплуатации можно записывать в ТЗ двумя способами:

• Указанием группы эксплуатации изделия по соответствующим стандартам.

• Перечисление действующих факторов с указанием числовых значений.

Способ 1 применим, когда заранее известен объект, на котором устанавливается изделие, район эксплуатации, место размещения. Способ 2 применим, когда изделие эксплуатируется на новом объекте или имеются значения отличные от стандартов.

Знание климат. И мех. Факторов, воздействующих на разрабатываемую аппаратуру необходимо конструктору для расчета конструкций на прочность и жесткость, для выбора ЭРЭ, материалов, покрытий и для конструирования ее так, чтобы она была полностью работоспособна в заданных условиях эксплуатации.

По схемотехнической (элементной) базе аппаратуру оценивают номером поколений. Поколения РЭА- это совокупность функциональных, конструктивных, технологических показателей определённого типа изделий, разработанных или разрабатываемых с использованием новых технологических достижений в течении одного временного интервала.

Показатель	№п.п.	Поколения РЭА
		II	III	IV	V
Элементная база	1	Миниатюрные ЭРЭ, полупроводники, дискр. элементы	ИС	БИС, СБИС	БИС, СБИС, МБИС, гибридные
Степень интеграции	2		102-103	104	105-106
Применяемость в изделии	3			Отдельные узлы	Многофункциональные модули
Метод конструирования	4	Функционально- узловой		Функционально- модульный
Применяемый монтаж	5	ОПП, ДПП	ОПП,ДПП, МПП	Шлейфовый, МПП
Конструкция блоков	6	Гориз. И верт. Шасси	Ячейки разъёмной или книжной конструкции	Ячейки разъёмной или книжной конструкции

Конструктивная база.

Под неё понимается совокупность механических элементов ЭРЭ, обеспечивающих мех. прочность защиту от дестабилизирующих воздействий, а также мех. Управление аппаратурой, мех.

Мех. детали и узлы служат для плавного или скачкообразного вращательного или поступательного перемещения исполнительных устройств, которыми называются перестраивающиеся устройства (переключатели, потенциометры, и т.д.), при изменении положения подвижных частей которых меняются вх., вых. И др. параметры аппаратуры. К механическим устройствам и узлам управления относятся кнопки, ручки управления, фиксаторы, с помощью которых визуально определяют значение измеряемой величины.

Несущие конструкции- это элементы конструкции или совокупность элементов конструкций, предназначенных для размещения составных частей аппаратуры и обеспечивающих их устойчивости воздействиям дестабилизирующих факторов в заданных условиях эксплуатации. НК- это достаточно сложная механическая система, состоящая из большого количества различных деталей и элементов, соединенных между собой разъемными и неразъемными соединениями. Она обеспечивает необходимое положение ЭРЭ в пространстве, наличие определенных электрических и магнитных связей между ними и придает изделию товарный вид. Это ПП и монтажные платы, рамки, каркасы, шасси, кожуха блоков, стеллажи, стойки и т. д.

Методы стандартизации конструкций радиоэлектронной аппаратуры

Преемственность – объем применения во вновь разработанном изделии ранее разработанных и оснащенных производством деталей и узлов.

Повторяемость – характеризуется числом одинаковых узлов и деталей в изделии.

Типизация – процесс целесообразного сокращения многообразия конструкций за счет создания типовых широко применяемых деталей и узлов. Высшей формой типизации конструктивных составляющих является унификация изделий, узлов и деталей.

Унификация – процесс сокращения многообразия типовых деталей и узлов или изделий путем объединения их в группы по определенным признакам и функциям. унифицированные элементы конструкций предназначены для многократного применения в различных системах РЭА. Такие элементы имеют неоднократно проверенную технологию изготовления, единую номенклатуру приспособлений контрольно-измерительных приборов и т.д.

Такие конструкции позволяют создавать различные приборы и устройства на базе исходных моделей с минимальными затратами времени.

На базе унификации создаются производные блоков и приборов методом секционирования, образующие серию радиоэлектронных устройств.

Широкий охват элементов РЭА унификацией осуществляется при создании унифицированных рядов функциональных изделий, схожих по форме и отличающихся между собой параметрами или при создании изделий, составленных из типовых деталей, отличающихся только размерами.

Параметрические ряды охватывают элементы с градацией параметров таких как емкость, сопротивление и т.д. Величина параметра определяет общие размеры элемента.

По характеру образования такие ряды имеют 3 вида:

1. размероподобные – представляют собой серию элементов одной функциональности;

2. однотипные – охватывают диапазон однородных параметров ряда изделий, при создании которых используются один и те же детали и узлы, унифицированные по размерам и форме;

3. типоразмерные – изделия различных типов и параметров, выполняющие одну функцию.

Размерные ряды охватывают геометрически подобные изделия. Их размеры могут изменяться произвольно или кратно одному размеру (например, шагу установки микросхем).

Размерные ряды применяют при унификации элементов и узлов несущей конструкции РЭА. Они выгодны при смежных разработках систем с участием различных организаций, несвязанных между собой едиными нормалями или руководящими техническими материалами (РТМ).

1. произвольно-компоновочный ряд – используют при конструировании аппаратуры, комплектуемой в унифицированных стойках, шкафах или контейнерах, размеры которых установлены сложившимися традициями или условиями размещения на объекте;

2. кратно-изменяющиеся ряды размеров – широко используемые в аппаратуре при разработке блоков кассетного типа, субблоков и электронных ячеек. такой ряд размеров обеспечивает простую компоновку взаимозаменяемых блоков, размещаемых в большом количестве по вертикальной или горизонтальной площади приборной стойки;

Нормализация – метод внедрения в пределах предприятия или отрасли рационально-ограничивающей разнообразие типоразмеров конструкций, материалов, полуфабрикатов и других норм общей применяемости.

Нормализация конструкторских элементов сокращает типоразмеры, ограничивает ассортимент материалов, диаметров отверстий и т.д., вносит определенный порядок в инструментальное хозяйство.

Количественные требования госстандартизации и унификации задаются с помощью следующих показателей:

1. коэффициент применяемости – используется для характеристики уровня стандартизации, рассчитываемой по стандартным составным частям. Задается в ТЗ в процентом выражении:

n – общее количество типоразмеров составных частей

n₀­ – количество оригинальных типоразмеров

оригинальные изделия – разработанные впервые

стандартные – изготовленные по ГОСТ, ОСТ, на которые есть ссылка в спецификации

типоразмеры – их число соответствует числу наименований составных частей в спецификации

2. коэффициент повторяемости

N – общее количество составных частей в изделии

- коэффициент унификации.

Электромагнитная совместимость.(эмс)

ЭМС– это способность радиоэлектронной аппаратуры (РЭА) одновременно функционировать в реальных условиях эксплуатации с требуемым качеством при воздействии на нее непреднамеренных радиопомех и не создавать недопустимых помех другой РЭА (ГОСТ 23.611).

Непреднамеренная радиопомеха – радиопомеха, создаваемая источником искусственного происхождения, не предназначенная для нарушения функционирования РЭА.

Межсистемная помеха – непреднамеренная радиопомеха, возникающая между РЭА разных радиосистем.

Внутрисистемная помеха – непреднамеренная радиопомеха, возникающая между РЭА одной системы.

Электромагнитные помехи создают передающие устройства РЭА, электротехнические приборы, электронные приборы, используемые для научных исследований.

Параметрами РЭА, влияющими на ЭМС являются ширина полосы радиочастот (например: внеполосное, побочное, комбинационное, интермодуляционное, паразитное излучение передатчика).

Восприимчивыми к ЭМС являются приемные устройства, различные средства электронной автоматики и вычислительной техники.

Параметрами РЭА искаженными электромагнитной помехой являются побочный канал приема, блокирование, частотная избирательность, перекрестное искажение и т.д.(ГОСТ 23.611).

Наиболее эффективные меры для обеспечения ЭМС должны приниматься на самых ранних стадиях конструирования новой РЭА и отдельных ее элементов.

Помехи распространяются двумя путями:

• проводная

• по эфиру (излучения)

Для обеспечения ЭМС при конструировании любой РЭА необходимо обращать внимание на выбор и расположение отдельных блоков, узлов и устройств, а так же на элементы самой конструкции. Для этого при компоновке блоков, узлов, устройств конструктор должен владеть:

1. методами заземления

2. уметь обосновать применение фильтров и их характеристики

3. взаимное расположение и разнос блоков с учетом ориентации электромагнитных полей и их критичность с точки зрения ЭМС

4. взаимное экранирование и изоляцию

Для разработки РЭА необходимо правильно выбирать:

• металл и его сортамент (прут, лист, уголок и т.п.)

• вид покрытия

• секционность конструкции

• методы установки и размещения узлов

• правильно конструировать несущие конструкции и вентиляционные отверстия

• элементы установок кнопок, переключателей, тумблеров, индикаторов и др. элементов выходящих на панель

• способы установки и заземления кабелей и разъемов

Надежность рэа.

Надежность – свойство изделия сохранять во времени в установленных пределах все параметры, характеризующие способность выполнять требуемые функции в заданных режимах и условиях эксплуатации, технического обслуживания, ремонта, хранения и транспортирования (ГОСТ 27.002 (83г.)).

Надежность является сложным свойством, которое в зависимости от назначения изделия и условий его применения состоит из сочетания свойств безотказности, ремонтопригодности, долговечности и сохраняемости.

Безотказность – свойство изделия сохранять работоспособное состояние в течении некоторого времени или некоторой наработки, под которой понимается продолжительность или объем работ.

По своему характеру отказы делятся на внезапные и постепенные.

Внезапный отказ характеризуется скачкообразным изменением значения одного или нескольких заданных параметров, они обуславливаются скрытыми технологическими, конструкторскими и другими дефектами и устраняются заменой элементов или их ремонтом.

Постепенные отказы характеризуются постепенным изменением параметров, обуславливаются старением элементов, воздействие окружающей среды и т.п., устраняются заменой, ремонтом или регулировкой.

К элементам для которых преобладающими являются внезапны отказы относятся радиоэлектронные элементы, в том числе интегральные схемы, элементы проводного монтажа, сварные и паяные соединения, разъемы, печатные платы, металлизированные отверстия.

Долговечность – свойство изделия сохранять работоспособность до наступления предельного состояния при установленной системе технического обслуживания и ремонта.

Работоспособное состояние – это состояние изделия при котором все параметры, характеризующие способность выполнять заданные функции соответствуют конструкторской и нормативно-технической документации.

Предельное состояние – состояние при котором дальнейшее применение изделия по назначению не допустимо или не целесообразно.

Важным свойством повышения долговечности, ремонтируемой аппаратуры, является ремонтопригодность.

Ремонтопригодность – это свойство изделия, заключающееся в приспособленности к обнаружению и устранению причин отказа а так же поддержанию и восстановлению работоспособного состояния путем проведения технического обслуживания и ремонтов.

Сохраняемость – свойство изделия сохранять показатели безопасности, долговечности и ремонтопригодности в течении и после хранения и транспортирования.

Принципы компоновки РЭА.

Компоновка– это взаимная ориентация изделий относительно друг друга в ограниченном производстве. Компоновочные изделия выполняются в виде сборочных чертежей или эскизов, на которых показаны основные геометрические формы комплектующих изделий и расстояния м/у ними. При разработке современной РЭА используется модульный метод.

Модульный метод компоновки– это совокупность принципов проектирования и конструирования, в основе которых заложено одно общее требование: как расчленить элементную схему изделия на функциональные устройства, блоки, ячейки. Чтобы они были как функционально, так и конструктивно законченными, и чтобы при этом их конструктивные размеры либо повторяли друг друга, либо были унифицированы (кратны одним базовым размерам).

В размерном отношении модульная компоновка получается делением объема в размерном отношении парал-ыми и перпенд. плоскостями в 3-х измерениях.

Расстояние м/у пл-ями в каждом из 3-х измерений для устройства в целом и для одной из его частей принимают равным или кратным размеру основного модуля М. Общий признак модульной компоновки: прямоуг. объема и его частей. Это позволяет уст. закономерности соотношения и типовые сопряжения м/у целыми и отдельными его частями. Модульный метод компоновки явл. одним из общих признаков конструирования РЭА.

К частным принципам компоновки относят: пространственный(обычный), поверхностный(планарный).

Пространственный принципкомпоновки был реализован в блочном методе компоновки устройств характерным для РЭА 1-ого поколения. Главным недостатком этого принципа – отсутствие автоматизации и унификации изделий.

Поверхностный принцип компоновки, который реализован функционально в узловом методе, который характерен для РЭА 2-ого и 3-ого поколения. Основная его особенность состоит в том, что практически все элементы конструктивно оказались возможными размещать на одной плоскости при соизмеримых высотах комплектных элементов. При этом появилась возможность обеспечению требованиям унификации и стандартизации модулей, автоматизирование процесса проектирования, конструирования и изготовления устройств. Существенным недостатком компоновки модулей аппаратуры 2-ого поколения явл. отсутствие регламентации ориентированных элементов на поверхности монтажной плоскости модуля.

Введение такой регламентации препятствует разнообразию форм элементов в модуле, так как криволинейная форма элементов плохо согласовывалась с прямоуг. формой поверхности монтажной плоскости модуля.

С появлением аппаратуры 3-ого поколения при разработке корпусов интегрирования схем в осн. отказались от исп. элементов цилиндрической формы, приняв за основу прямоугольную. Существенным шагом в этом направлении явилось введение коорд. сетки, привязанной к сторонам печатной платы, с формулировкой требований.

Спецификой компоновки ячеек с применением ИС и явилось разделение ПП модуля на соответствующие конструктивные зоны. При этом компоновка ячейки (за исключением размера) регламентировалась только монтажной зоной.

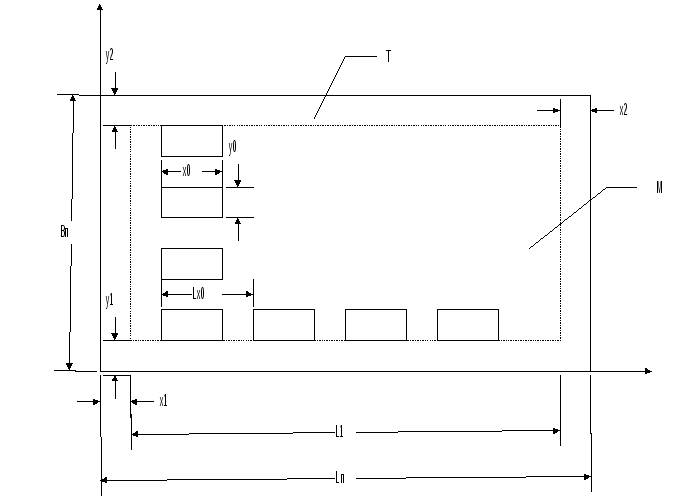

Технологическая зона состоит из 4-х краевых полей вокруг монтажной зоны, предназначенной для крепления ПП в тех. оснастке при сборке, монтаже и контроле изделий, а также для крепления несущей конструкции (рамки).

Если для модулей 2-ого поколения характерно достаточно произвольное расположение элементов, то специфика ячеек с применение ИС – это выделение участка монтажной зоны, на которой концентрируются преимущественные микросхемы. А привязка выводов корпусов ПП, точка пересечения координатной сетки привела к горизонтальным рядам и вертикальным столбцам.

Даже при самой высокой степени регулярной структуры компонуемой части РЭА она не может реализована только на ИС. Требуется помехозащищенность – необходимость введения в нее фильтра цепей питания.

Фильтр цепей питания состоит из RC-схем. Поскольку цепи питания обычно выводятся на крайние выводы разъема, элементы фильтра устанавливаются на месте крайних ИС, расположенных на пересечении крайних столбцов (рядом с ближайшим кольцевым контактом).

Вывод: Специфика компоновки аппаратуры ИС при МСБ явл. строгая ориентация расположения всех элементов с привязкой выводов ИС и МСБ-ов, точкам пересечения координатной сетки ПП и разделение монтажной области на уч-ки компоновки эл-ов по принципу объединения в одной зоне однотипных элементов.

13.03.2002г Лекция №6

Систематизация и унификация несущей конструкции РЭА.

2.1 Основные конструктивные уровни. Термины и определения.

Сложность РЭА:

Сложность уровня компоновки конструкции Уровень функциональной сложности

- многоблочные - радиотехнический отсек

- моноблочные - комплекс

- ячейки - устройство

- ИС и МСБ - функциональный узел

С учетом конструктивной сложности в модульной РЭА существует четыре уровня разукрупнения - это модули третьего, второго, первого и нулевого уровня.

Безкорпусные ИС

Корпусная ИС нулевой уровень

МСБ

Ячейки первый уровень

Блок второй уровень

Тумбы шкафы пульты третий уровень

Комплекс тумб, шкафов пультов четвертый уровень

Нулевой - уровень системы БНК (базовые несущие конструкции), микросхемы и микросборки предназначенные для широкого применения. Выполняется крупными сериями специализированные предприятия МСБ – микросборки – в основном гибридные, разработанные для РЭА, МСБ могут быть как корпусными, так и безкорпусными.

Модуль 1-го уровня – ячейки, на общем несущем основании которых компонуются интегральные схемы, микросборки и навесные электрорадио элементы (ЭРЭ), а также элементы коммутации и контроля. В качестве несущих оснований ячеек чаще всего применяют печатные платы металлические рамки и листы.

Модули 2-го уровня – это блоки. Компоновка, которых осуществляется путем сборки ячеек в одном несущем основании – это может быть корпус, каркас. Блоки имеют три конструктивных разновидности:

- книжную;

- разъемную;

- кассетную.

Выбор конкретной конструкции блока, должен происходить с учетом следующих особенностей:

1. Достоинство – книжные конструкции – высокая компактность, легкий доступ к ИС и МСБ при ремонте, возможность отладки во включенном состоянии.

2.Недостаток – затрудненный демонтаж ячеек, что увеличивает время ремонта блока при его разборке.

Разъемные конструкции:

1.Достоинство – лекгосъемность ячеек, а следовательно высокая ремонтоспособность и эксплуатационное обслуживание. Ремонт и проверка функционных ячеек могут производиться как в выключенном состояние, так и во включенном состояние с применением дополнительной платы вставки.

2.Недостаток – увеличение объема и массы за счет разъемов.

Модуль 3 – го уровня – это многоблочные конструкции, в которых блоки компонуются в общем несущем основании. Таким основанием для стационарной РЭА служат шкафы, стойки, пульты, для бортовой амортизационной рамы.

Необходимой составной частью всех РЭА является несущая конструкция (НК), при построение которой важное значение приобретает унификация и типизация.

Модуль 3 – го уровня – это функционально законченный радиоэлектронный шкаф (пульт, стойка), выполненный на основе БНК третьего уровня и обладающий свойствами конструктивной взаимозаменяемости.

Модуль 2-го уровня – это функционально законченный радиоэлектронный блок (рамы, корпус), выполненный на основе БНК 2-го уровня и обладающий свойствами конструктивной взаимозаменяемости.

Модуль 1-го уровня – это функционально законченная радиоэлектронная ячейка (кассета), выполненный на основе БНК 1-го уровня и обладающий свойствами конструктивной взаимозаменяемости.

Модуль 0-го уровня – это радиоэлектронные средства, предназначенные для реализации функций преобразования информации, выполненная на конструктивной основе, размерно-координируемой с БНК 1-го уровня и обладающие свойствами конструктивной взаимозаменяемости.

Базовая несущая конструкция (БНК) – несущая конструкция, предназначенная для размещения составных частей аппаратуры, габариты которой стандартизированы.

Несущая (БНК) конструкция 1-го уровня – это конструкция, предназначенная для размещения модулей нулевого уровня, изделий электротехники, электротехнических изделий и входящая в БНК более высокого уровня.

Может быть выполнена в виде корпуса ячейки и кассеты.

НК (БНК) второго уровня – для размещения радиоэлектронных средств, выполненных на основе НК (БНК) первого уровня. Может быть выполнена в виде рамы, корпуса блока и т.д.

НК (БНК) третьего уровня – это конструкция, предназначенная для размещения радиоэлектронных средств, выполненных на основе НК (БНК) первого и второго уровня. Может быть выполнена в виде корпуса шкафа стойки, стеллажа.

Ячейка – это радиоэлектронное средство, предназначенное для реализации функций приема и преобразования информации, выполненная на основе НК (БНК) первого уровня.

Блок (рамка, корпус) – радиоэлектронное средство, представляющее собой совокупность ячеек (кассет), предназначенная для реализации функций приема и преобразования информации и выполненная на основе НК (БНК) второго уровня.

Шкаф – пульт, стойка – радиоэлектронное средство, представляющее собой совокупность блоков, рам, корпусов, ячеек, предназначенная для реализации функций приема и преобразования информации и выполненная на основе НК (БНК) третьего уровня.

Соответствующие термины и определения несущих конструкций являются методической основой создания системы БНК модулей нулевого, первого, второго и третьего уровней, а установленная иерархическая полноценность уровня разукрупнения РЭА характеризует их функционально конструктивную сложность.

2.2. Система БНК модулей РЭА.

При построении системы конструкций РЭА используют основные методы стандартизации, типизации, унификации. С помощью БНК определяют конструкции, наиболее характерные и оптимальные для рассматриваемого класса РЭА. При разработке конкретного устройства или комплекса устройств.

Для построения системы унифицированной БНК используют следующие принципы:

1. Принцип построения системы БНК – принцип входимости элементов низких уровней в высшие. Каждый из этих уровней обладают формообразующими признаками.

2. Принцип вариантности.

Позволяет на основе организованного кол-ва базовых эл-тов получать неограниченное число компоновочных решений ап-ры.

3. Принцип размерно-модульной координации. Осн. размеры изделия выражают числовые зн-я геом. хар-ки изделия, в часности его формы (габаритные, присоединительные, установочные размеры). Осн. размеры должны опр. на основе применения единого размерного ряда с участком эргономических факторов. В общем случае ряды размеров представляют собой рац. си-му градации построенную на основе единого размерного модуля, отвечающею потребителю про-ва и эксплуатации РЭА, а также допускающею возможность развития параметрического ряда в направлении его ув-я или умен-я.

Т.о., размерно-модульная координация или модульность РЭА проявляется двуми стандартизированными хар-ми – размерностью модуля, рядом размерных чисел.

В наст. время разработано несколько систем конструктивных эл-ов на базе геом. модуля 20 мм. Исходя из принципа входимости блоков, выбираются размеры стоек и шкафов ГОСТ 4.ГО.410.231-85.

Осн. геом. модуль для печатных плат 5 мм ГОСТ 10317.

На печатные платы устанавливаются ЭРЭ, ИС и МСБ, для них размерный модуль 0,5мм. Для эл-ов, входящих в микросхемы, размерный модуль 0.05мм.

Т.о., размерно-модульная координация наблюдается во всех эл-ах конструкции РЭА, а система БНК 1-3 уровней опирается на сл. систему размерных модулей 2,5мм, 5мм, 20мм.
