2. Цифровой-аналоговый преобразователь кр572па1

В устройстве применен 10-разрядный цифровой-аналоговый преобразователь типа КР572ПА1, работающий в 9-разрядном режиме.

Отличительные особенности:

-дешевизна данной микросхемы ЦАП;

-быстрота обработки данных;

-низкие потери сигнала;

-потребляемая мощность 30 mW

-напряжение питания от 2.7 В до 5.25 В;

-рабочий диапазон температур: 0 …+70°С;

-входы опорного напряжения имеют высокое входное сопротивление;

-одновременное устройство обновления выходов;

-полубуферизированный выход и др.;

-нелинейность ±1 МЗР.

3. Операционный усилительTl084

TL08X с JFET-входом - семейство операционных усилителей, разработанное, чтобы предоставить более широкий выбор, чем у других развитых семейств операционных усилителей. Каждый из этих JFET-входов операционных усилителей соединяется с хорошо-согласованным, высоковольтным JFET и биполярным транзистором в монолитной интегральной микросхеме.

Особенность устройства:

-низкий расход энергии;

-широкий общий и дифференциальный режимы диапазонов напряжения;

-низкий входной уклон и электротоки погашения;

-выходная защита от короткого замыкания;

-низкая полная гармоника искажения... 0.003 % (типовое);

-высокое входное полное сопротивление JFET-INPUT- входной каскад;

-диапазон входного напряжения оптопары с общим режимом, включая VCC +;

-свойства остановки регулирования и внешнего выбора компенсации;

Рисунок 2.2. Расположение выводов TL084

Описание выводов:

-1IN-, 1IN+, 2IN-, 2IN+, 3IN-, 3IN+, 4IN-, 4IN+ - входы в операционный усилитель для 1-го, 2-го, 3-го и 4-го устройств соответственно;

-1OUT, 2OUT, 3OUT, 4OUT - выходы из операционного усилителя для 1-го, 2-го, 3-го и 4-го устройств соответственно;

-Vcc+ - питание ОУ;

-Vcc- - выход на «землю».

Данная микросхема была выбрана ввиду того, что позволяет организовать работу 4-х операционных усилителей в одном корпусе и тем самым, упрощая схему всего устройства.

4. Операционный усилитель ор07

Одиночный биполярный операционный усилитель с низким поглощением.

Особенности:

- чрезвычайно низкое поглощение : 150μV/ max;

- низкий входной ток : 1.8nA;

- низкий Vio дрейф : 0.5μV/°C;

- широкий диапазон напряжения питания : ±3V to ±22V.

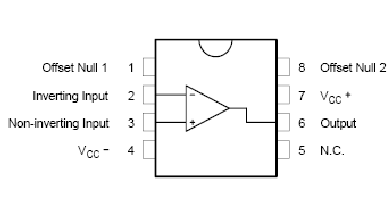

Рисунок 2.3. Расположение выводов TL084

Описание выводов:

-Inverting Input –инвертируемый вход;

-Non-inverting Input –не инвертируемый вход;

-Output –выход операционного усилителя;

-Vcc+ - питание ОУ;

-Vcc- - выход на «землю»;

-Offset Null 1 –смещение нуля 1;

-Offset Null 2 –смещение нуля 2;

-N.C. –не используется.

5. Операционный усилитель ad711

Особенности:

-максимальное напряжение смещения: 0.25 mV;

-максимальный дрейф: 3 mV/°C;

-максимальный шум: 4 mV;

-максимальное напряжение питания: ±18 V;

-потребляемая мощность 500 mW;

Рисунок 2.4. Расположение выводов AD711

Описание выводов:

-Offset Null –смещение нуля;

-Inverting Input –инвертируемый вход;

-Non-inverting Input –не инвертируемый вход;

-+VS и –VS –дифференциальное входное напряжение;

-Output –выход операционного усилителя;

-N.C. –не используется.

6. Стабилизатор напряжения l78lr05 l78lr05 – интегральная схема регулятора напряжения, которая генерирует сигнал сброса, когда напряжение питания недостаточно для питания микроконтроллера.

Особенности:

-выходной ток 5V, 150 mA;

-возможность генерации сигнала сброса;

-задержка сигнала сброса может устанавливаться внешним конденсатором;

-наилучшим образом подходит для питания микроЭВМ;

-используется для питания бортовой аппаратуры.

Рисунок 2.5. Расположение выводов L78LR05

Описание выводов:

-Input –вход стабилизатора;

-Delay capacitor –конденсатор задержки;

-GND –общий провод;

-Reset output –выход сигнала сброса;

-Output –выход.
