Если полка имеет обрамляющее ребро, то соотношения .

При учете пластических деформаций устойчивость полки ухудшается и требуется чтобы выполнялось соотношение , но не более, чем ,

где ‑ в сварных балках это высота стенки .

Если сечение балки находится из условий жёсткости (то есть наибольших возможных прогибов), то соотношение свеса полки к её толщине нужно помножить на коэффициент , но не более, чем 1,25,

где ‑ это наибольшее напряжение в балке или , или .

Рекомендуется ширину и толщину пояса подбирать с учетом местной устойчивости, потому что конструктивные меры повышения значения ширины полки – нерациональны.

Устойчивость стенки

В стенке возникает сложное напряженное состояние, потому что действуют нормальные, касательные и местные напряжения. При высоких уровнях напряжений или их совместного воздействия стенка может терять свою первоначальную плоскую форму. Для повышения устойчивости стенку подкрепляют ребрами жесткости. Ребра делят стенку на отсеки. В расчетах принимают отсеки независимыми друг от друга. Расчеты и на устойчивость стенок небходимо выполнять с учетом всех компонентов напряженного состояния стенки

; ; ,

где - средние значения в пределах отсека. Если длинна отсека больше его высоты, то M и Q определяют для участка со стороны больших значений усилий и длинной , которая равна высоте отсека.

Стенка – это пластинка, которая закреплена в поясах с обоих сторон. Распределение напряжений в ней неравномерное. Потеря устойчивости возможна лишь в верхней сжатой части стенки. Важной при рассчетах на устойчивость является так называемая приведенная гибкость стенки

Рис. 6.12.

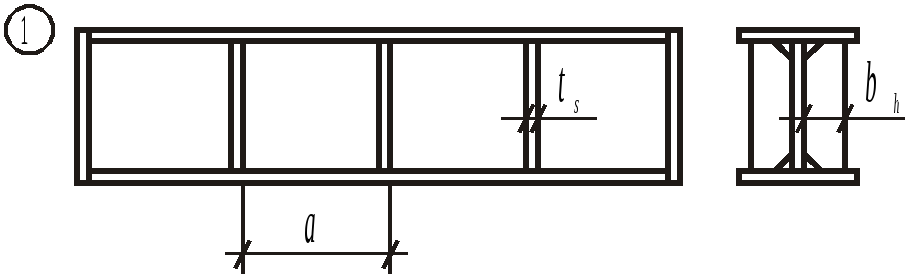

Рис. 6.13. Схемы подкрепления стенок балок ребрами жесткости:
 , то ребра жесткости не нужны или их ставят конструктивно (если есть местные напряжения ),	 (2,2 – если есть местные напряжения). Необходимы поперечные ребра жесткости при

Размеры ребер жесткости

мм – для парных симметричных, , ( ‑ для односторонних ребер ).

Под большими нагрузками на верхнем поясе (полке) и на опорах следует предусматривать поперечные ребра жесткости.

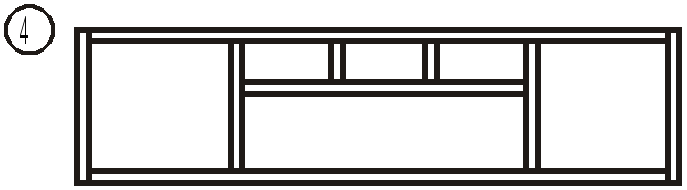

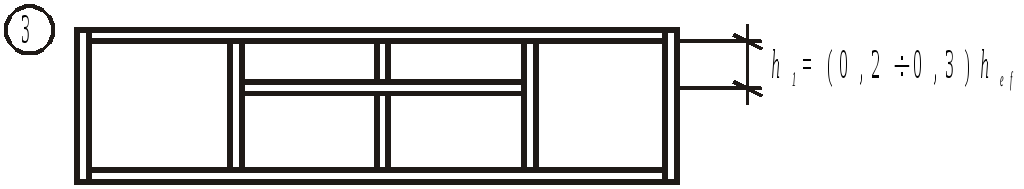

Рис. 6.14. Схемы подкрепления стенок балок ребрами жесткости:
 необходимы поперечные и продольные ребра жесткости		 если не выполняются условия устойчивости верхней пластины, то требуется предусмотреть короткие поперечные ребра жесткости

Ребра жесткости рекомендуется прикреплять односторонними швами. При эксплуатации балок в средне или сильно агрессивных средах и при динамических нагрузках (1-а группа конструкций) обязательны двусторонние швы. В сварных балках 2-4 групп конструкций возможно использование односторонних поясных угловых швов. Ребра жесткости необходимо размещать со стороны, противоположной швам.

Одностороннее ребро жесткости, размещенное в месте приложения сосредоточенной нагрузки, рассчитывается как внецентренно-сжатый стержень.

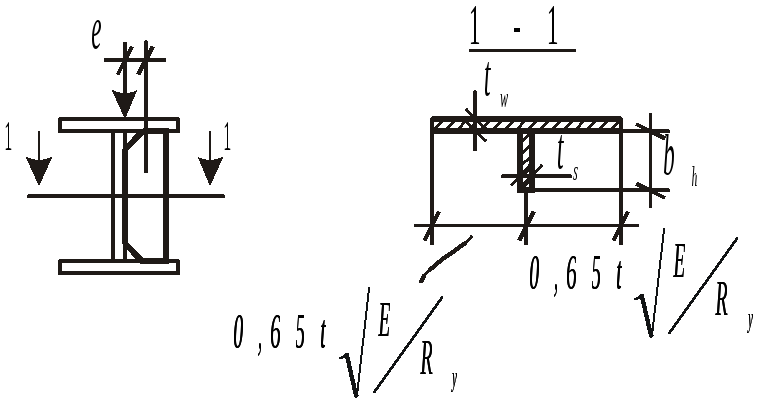

Рис 6.15. К расчету одностороннего ребра жесткости в балках

Рассчетное сечение имеет вид тавра, который складывается из ребра жесткости и части стенки шириной с обоих сторон
