4.2.6 Проектирование освещения на строительной площадке

Освещение строительной площадки объекта состоит из рабочего (местного и общего), аварийного и охранного. При этом освещение регламентируется следующим образом: аварийное — по независимой линии в местах основных проходов и спусков не менее 0,2 лк; освещенность охранной зоны — минимально 0,5 лк; рабочее освещение рассчитывается исходя из необходимой освещенности (см. приложение 20) и характеристики источника света.

В основном в настоящее время для освещения строительной площадки применяются различного типа прожекторы. Расчет их количества производится по монограммам или через удельную мощность:

, (18)

где Р — удельная мощность (при освещении прожекторами ПЭС-35) принимают Р = 0,25—0,4 вт/м²лк и ПЭС-45 Р = 0,2—0,3 вт/м²лк;

Е — освещенность, лк ( см. рис.1);

S — величина площадки, подлежащей освещению, м²;

Р_л — мощность лампы прожектора, вт (при освещении прожекторами ПЭС-35 Р_л = 500 и 1000 вт, ПЭС-45 Р_л = 1000 и 1500 вт).

Зная величину требуемой освещенности в лк и размер освещаемой площади в м² по графикам можно определить число прожекторов.

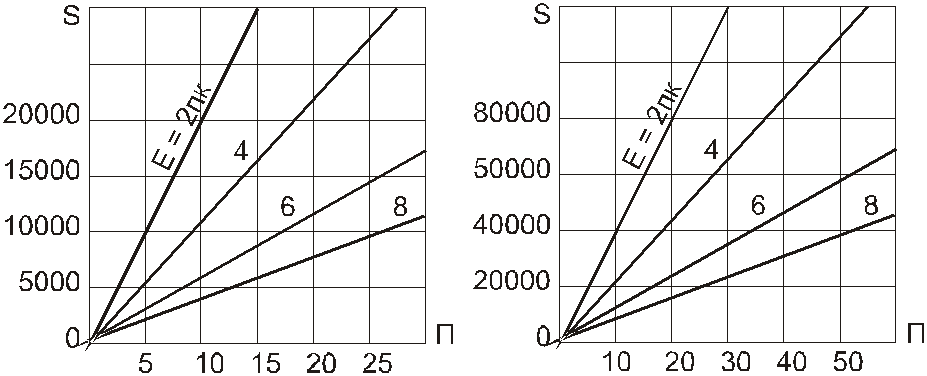

Рисунок 1

При использовании прожектора ПЭС-35 с лампой 500 вт

При использовании прожектора ПЭС-45 с лампой 1000 вт

Для освещения открытых пространств прожекторы устанавливают группами (по 3—4 и более) по контуру площадки. Принимая минимальную высоту установки, в зависимости от силы лампы: 7 м — лампы 300 вт. до 25 м — лампы 1500 вт. Расстояние между прожекторами 80—250 м.

Временную открытую наружную проводку на площадке следует устраивать изолированным проводом на надежных опорах так, чтобы нижняя точка провода находилась на высоте не менее 2,5 м над рабочим местом; 3,5 м над проходами и 6 м над проездами.

В случае необходимости электрической проводки на высоте менее 2,5 м, она должна быть заключена в трубы или короба.

Электролампы общего освещения напряжением 127—220 В подлежат подвешиванию на высоте не менее 2,5 м от земли или пола, в противном случае должна быть исключена возможность прикосновений к их токоведущим частям, либо напряжение должно быть не выше 36 вольт.

4.2.7 Снабжение сжатым воздухом

Потребителями сжатого воздуха на строительной площадке являются работы, выполненные с помощью пневмомашин и пневмоинструментов.

Сжатым воздухом строительную площадку снабжают центральные компрессорные станции (на крупных площадках) или отдельные стационарные или передвижные компрессорные станции (на средних и малых площадках). Производительность стационарных и передвижных компрессорных станций и давление подбирают с учетом потери давления разводки сжатого воздуха. Подбор диаметров труб для системы воздушной разводки производится расчетным путем или по таблицам действующих справочников.

Расчетом должны быть определены:

1. мощность компрессорного парка в м³/мин и количество различных компрессорных установок;

2. потребное количество кислорода и источники снабжения (стационарные, передвижные).

Потребное количество сжатого воздуха в м³/мин определяется по формуле:

, (19)

где К₁, К₂…К_n — коэффициенты одновременности работы однородных механизмов, определяемые по соответствующей таблице 3;

П₁, П₂…П_n — число однородных механизмов;

F₁, F₂…F_n — расход сжатого воздуха механизмами, определяемый по соответствующей таблице, приложение 15.
